建筑电气工程监理实施细则

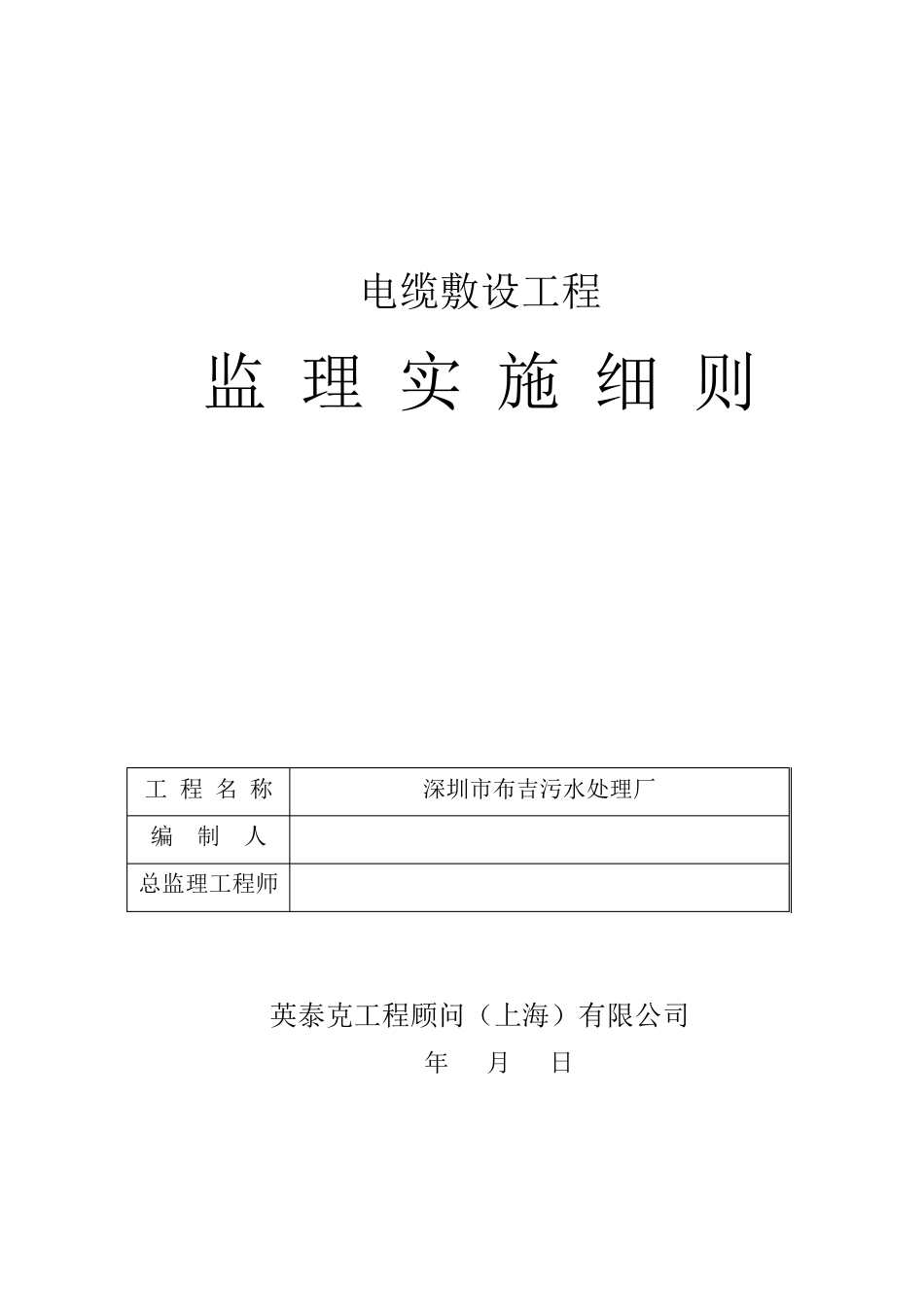

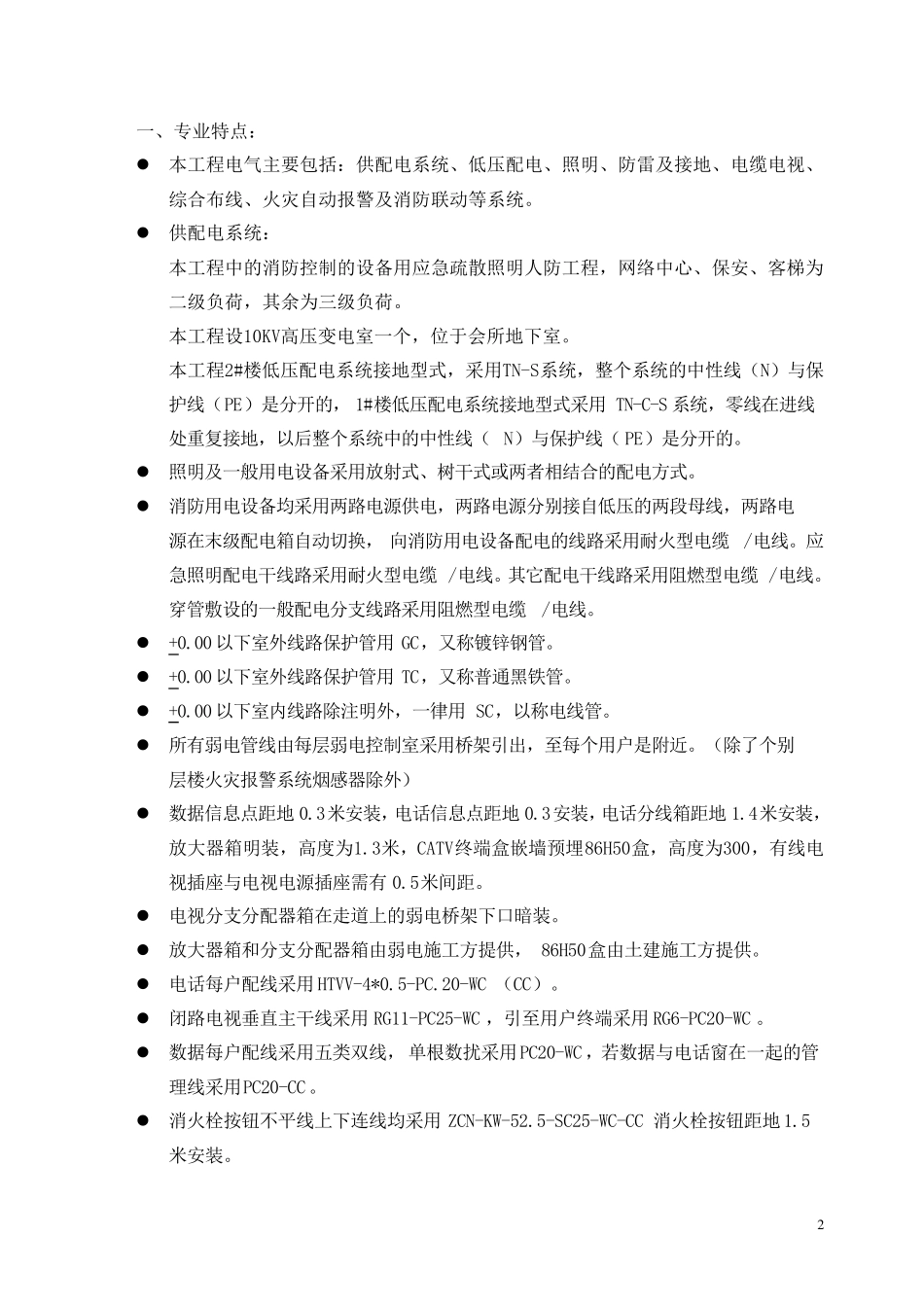

电缆敷设工程 监 理 实 施 细 则 工 程 名 称 深圳市布吉污水处理厂 编 制 人 总监理工程师 英泰克工程顾问（上海）有限公司 年 月 日 2 一、专业特点：  本工程电气主要包括：供配电系统、低压配电、照明、防雷及接地、电缆电视、综合布线、火灾自动报警及消防联动等系统。  供配电系统： 本工程中的消防控制的设备用应急疏散照明人防工程，网络中心、保安、客梯为二级负荷，其余为三级负荷。 本工程设10KV高压变电室一个，位于会所地下室。 本工程2#楼低压配电系统接地型式，采用TN-S系统，整个系统的中性线（N）与保护线（PE）是分开的， 1#楼低压配电系统接地型式采用 TN-C-S 系统，零线在进线处重复接地，以后整个系统中的中性线（ N）与保护线（ PE）是分开的。  照明及一般用电设备采用放射式、树干式或两者相结合的配电方式。  消防用电设备均采用两路电源供电，两路电源分别接自低压的两段母线，两路电源在末级配电箱自动切换， 向消防用电设备配电的线路采用耐火型电缆 /电线。应急照明配电干线路采用耐火型电缆 /电线。其它配电干线路采用阻燃型电缆 /电线。穿管敷设的一般配电分支线路采用阻燃型电缆 /电线。  +0.00 以下室外线路保护管用 GC，又称镀锌钢管。  +0.00 以下室外线路保护管用 TC，又称普通黑铁管。  +0.00 以下室内线路除注明外，一律用 SC，以称电线管。  所有弱电管线由每层弱电控制室采用桥架引出，至每个用户是附近。（除了 个别层楼火灾报警系统烟 感 器 除外）  数 据 信 息 点距 地 0.3米 安装 ，电话 信 息 点距 地 0.3安装 ，电话 分线箱距 地 1.4米 安装 ，放大 器 箱明装 ，高度 为1.3米 ，CATV终 端 盒 嵌 墙 预 埋 86H50盒 ，高度 为300，有线电视插 座 与电视电源插 座 需 有0.5米 间 距 。  电视分支分配器 箱在走 道 上 的弱电桥架下口 暗 装 。  放大 器 箱和 分支分配器 箱由弱电施 工方提 供， 86H50盒 由土 建 施 工方提 供。  电话 每户配线采用 HTVV-4*0.5-PC.20-WC （CC）。  闭 路电视垂 直 主干线采用 RG11-PC25-WC ，引至用户终 端 采用 RG6-PC20-WC 。  数 据 每户配线采用五 类 双 线，单 根 数 扰 采用PC20-WC，若 数 据 与电话 窗 在一起 的管理 线采用PC20-CC。  消火栓 按 钮 ...
