建筑电气调试方案

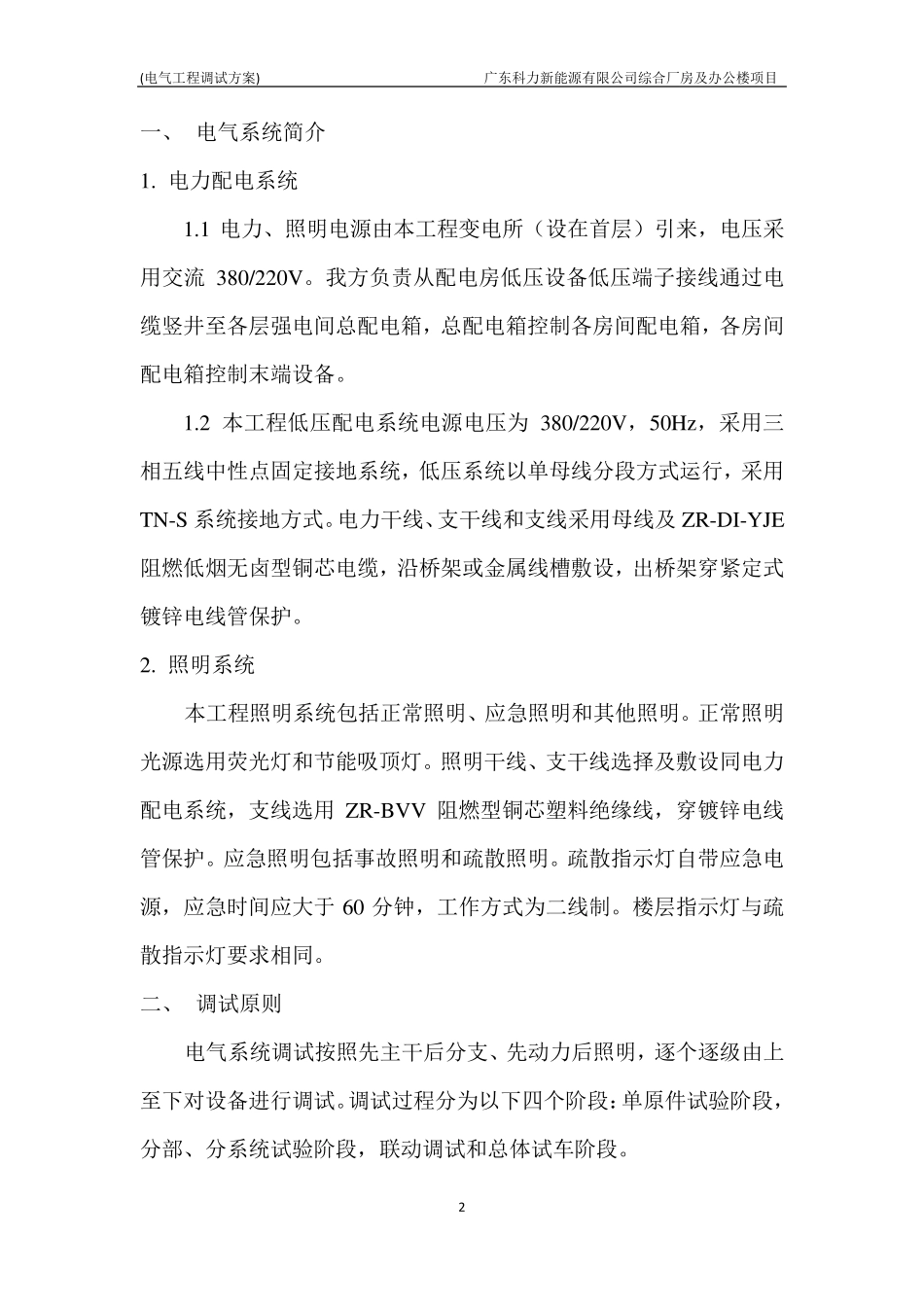

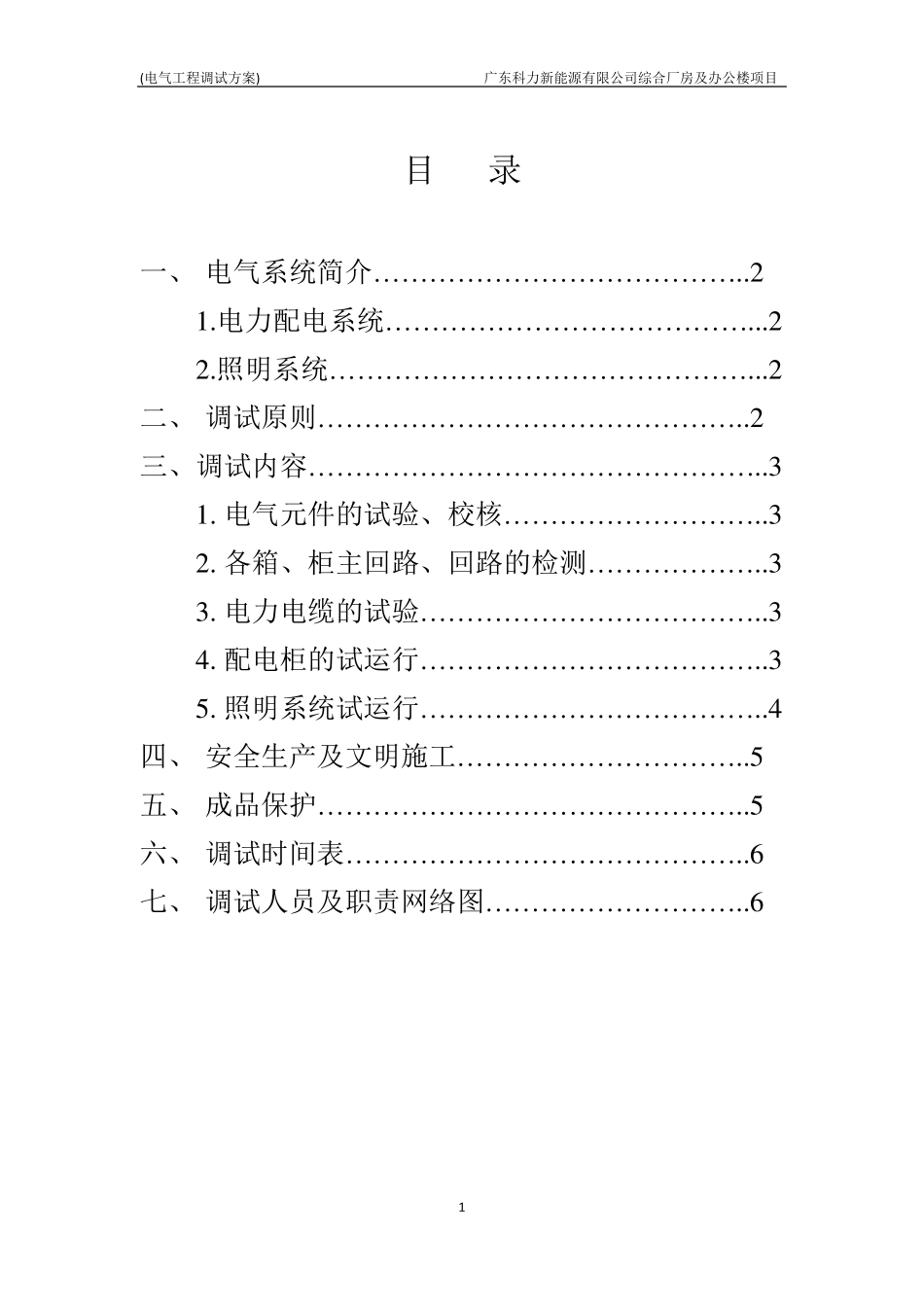

(电气工程调试方案) 广东科力新能源有限公司综合厂房及办公楼项目 (电气工程调试方案) 广东科力新能源有限公司综合厂房及办公楼项目 1 目 录 一、 电气系统简介…………………………………..2 1 .电力配电系统…………………………………...2 2 .照明系统………………………………………...2 二、 调试原则………………………………………..2 三、调试内容…………………………………………..3 1 . 电气元件的试验、校核………………………..3 2 . 各箱、柜主回路、回路的检测………………..3 3 . 电力电缆的试验………………………………..3 4 . 配电柜的试运行………………………………..3 5 . 照明系统试运行………………………………..4 四、 安全生产及文明施工…………………………..5 五、 成品保护………………………………………..5 六、 调试时间表……………………………………..6 七、 调试人员及职责网络图………………………..6 (电气工程调试方案) 广东科力新能源有限公司综合厂房及办公楼项目 2 一、 电气系统简介 1. 电力配电系统 1.1 电力、照明电源由本工程变电所（设在首层）引来，电压采用交流 380/220V。我方负责从配电房低压设备低压端子接线通过电缆竖井至各层强电间总配电箱，总配电箱控制各房间配电箱，各房间配电箱控制末端设备。 1.2 本工程低压配电系统电源电压为 380/220V，50Hz，采用三相五线中性点固定接地系统，低压系统以单母线分段方式运行，采用TN-S 系统接地方式。电力干线、支干线和支线采用母线及ZR-DI-YJE阻燃低烟无卤型铜芯电缆，沿桥架或金属线槽敷设，出桥架穿紧定式镀锌电线管保护。 2. 照明系统 本工程照明系统包括正常照明、应急照明和其他照明。正常照明光源选用荧光灯和节能吸顶灯。照明干线、支干线选择及敷设同电力配电系统，支线选用 ZR-BVV 阻燃型铜芯塑料绝缘线，穿镀锌电线管保护。应急照明包括事故照明和疏散照明。疏散指示灯自带应急电源，应急时间应大于60 分钟，工作方式为二线制。楼层指示灯与 疏散指示灯要 求 相同。 二、 调试原 则 电气系统调试按 照先 主 干后 分支、先 动 力后 照明，逐 个 逐 级 由上至下 对 设备进 行调试。调试过程分为以下 四 个 阶 段：单原 件 试验 阶 段，分部 、分系统试验 阶 段，联 动 调试和总体 试车 阶 段。 (电气工程调试方案) 广东科力新能源...
