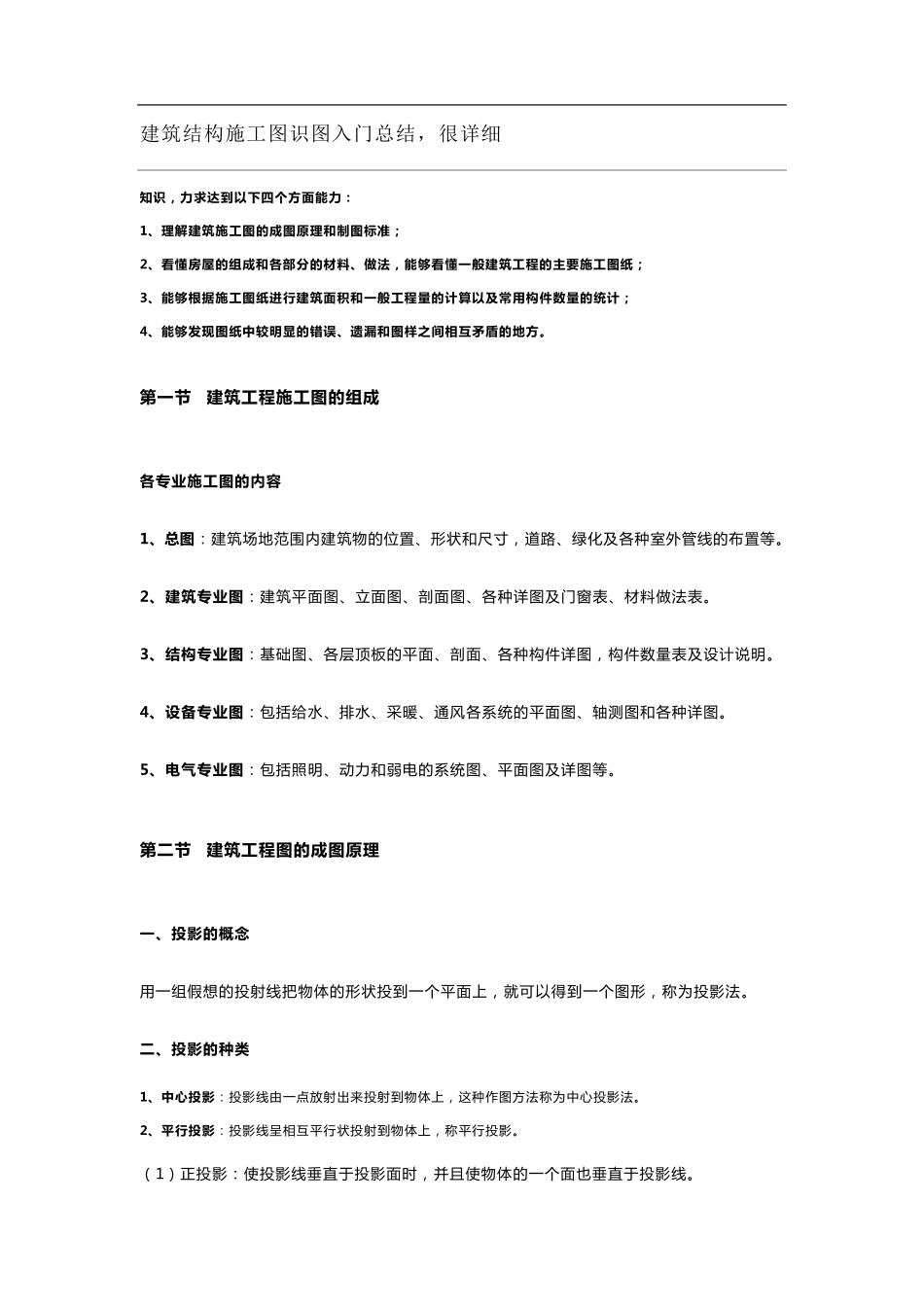

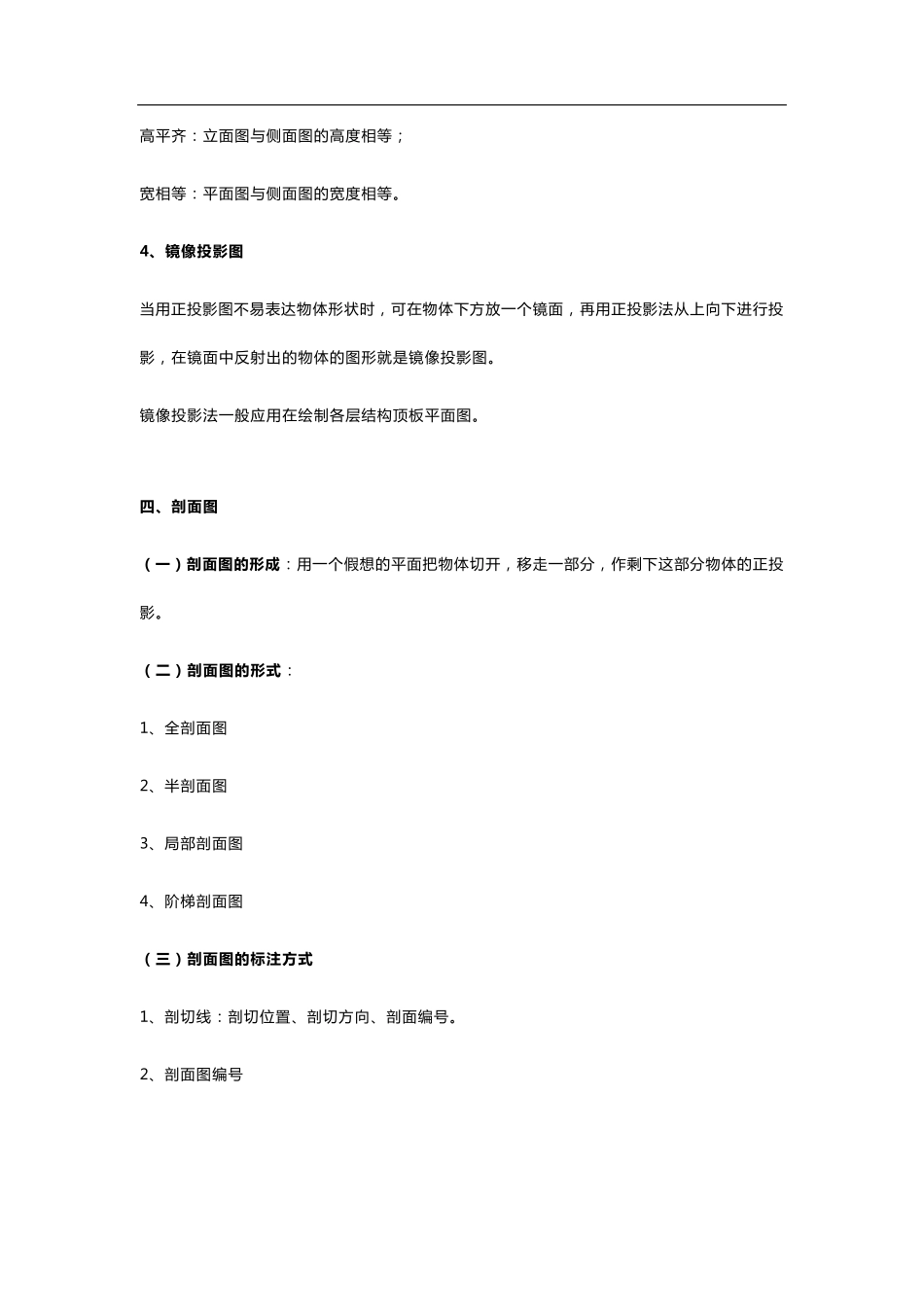

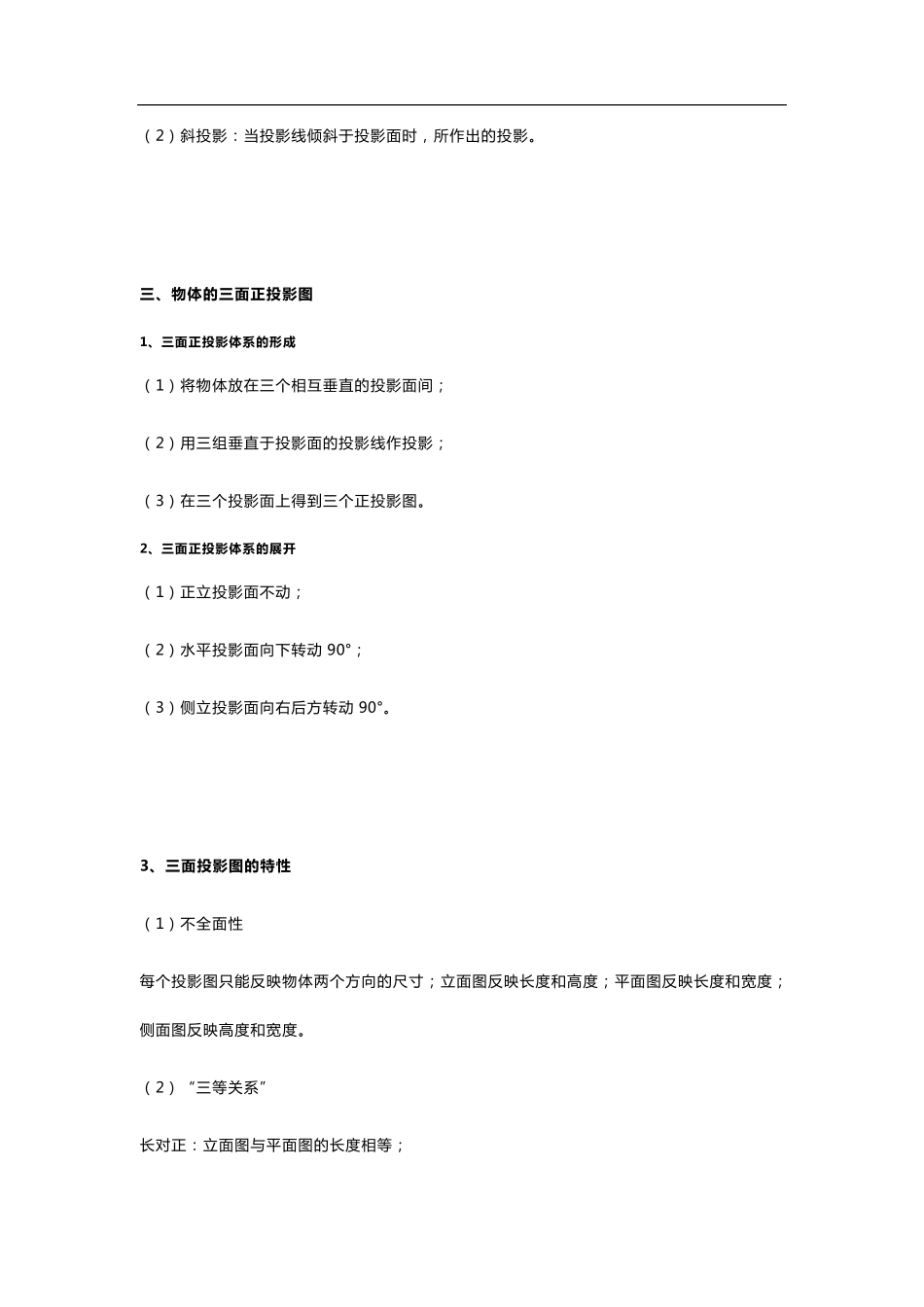

建筑结构施工图识图入门总结，很详细 知 识 ， 力 求 达 到 以 下 四 个 方 面 能 力 ： 1、理解建筑施工图的成图原理和制图标准； 2、看懂房屋的组成和各部分的材料、做法， 能 够看懂一般建筑工程的主要施工图纸； 3、能 够根据施工图纸进行建筑面 积和一般工程量的计算以 及常用构件数量的统计； 4、能 够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方 。 第一节 建筑工程施工图的组成 各专业施工图的内容 1、总图： 建 筑 场 地 范 围 内 建 筑 物 的 位 置 、形状和尺寸，道路、绿化及各种室外管线的 布置 等。 2、建筑专业图： 建 筑 平面图、立面图、剖面图、各种详图及门窗表、材料做法表。 3、结构专业图： 基础图、各层顶板的 平面、剖面、各种构件详图，构件数量表及设计说明。 4、设备专业图： 包括给水、排水、采暖、通风各系统的 平面图、轴测图和各种详图。 5、电气专业图： 包括照明、动力和弱电的 系统图、平面图及详图等。 第二节 建筑工程图的成图原理 一、投影的概念 用一组假想的 投射线把物 体的 形状投到一个平面上，就可以得到一个图形，称为投影法。 二、投影的种类 1、中心投影： 投影线由一点放射出来投射到物 体上，这种作图方法称为中心投影法。 2、平行投影： 投影线呈相互平行状投射到物 体上，称平行投影。 （1）正投影： 使投影线垂直于投影面时，并且使物 体的 一个面也垂直于投影线。 （ 2） 斜 投 影 ： 当 投 影 线 倾 斜 于 投 影 面 时 ， 所 作 出 的 投 影 。 三 、物体的三 面正投影图 1、三 面正投影体系的形成 （ 1） 将 物 体 放 在 三 个 相 互 垂 直 的 投 影 面 间 ； （ 2） 用 三 组 垂 直 于 投 影 面 的 投 影 线 作 投 影 ； （ 3） 在 三 个 投 影 面 上 得 到 三 个 正 投 影 图 。 2、三 面正投影体系的展开 （ 1） 正 立 投 影 面 不 动 ； （ 2） 水 平 投 影 面 向 下 转 动90°； （ 3） 侧 立 投 影 面 向 右 后 方 转 动90°。 3、三 面投影图的特性 （ 1） 不 全 面 性 每 个 投 影 图 只 能 反 映 物 体 两 个 方 向 的 尺 寸 ； 立 面 图 反 映 长 度 和 高 度 ； 平 面 图 反 映 长 度 和 宽 度 ；侧...
