建筑设备监控系统安装技术交底

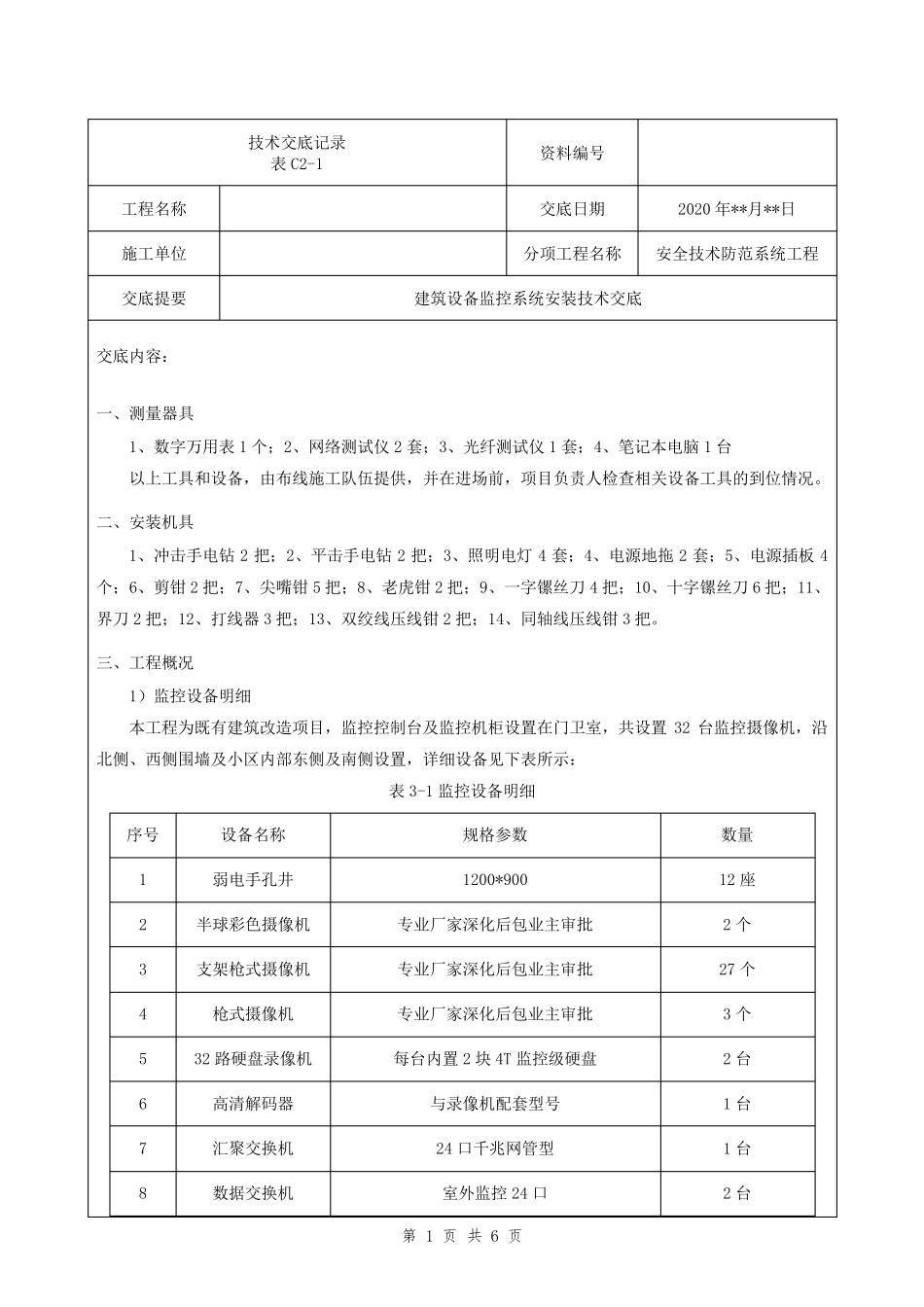

建筑设备监控系统安装技术交底_第1页
1/6

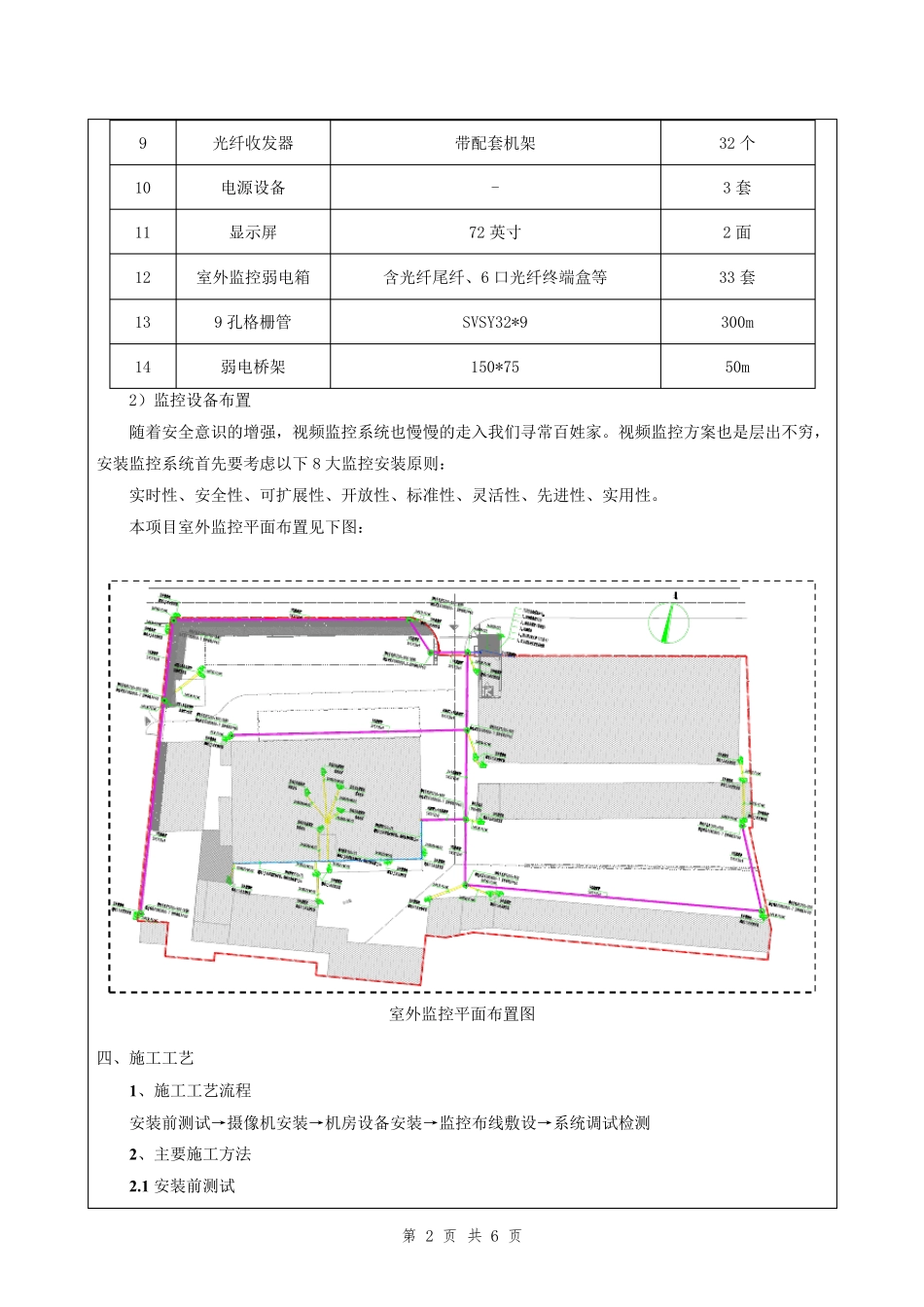

建筑设备监控系统安装技术交底_第2页
2/6

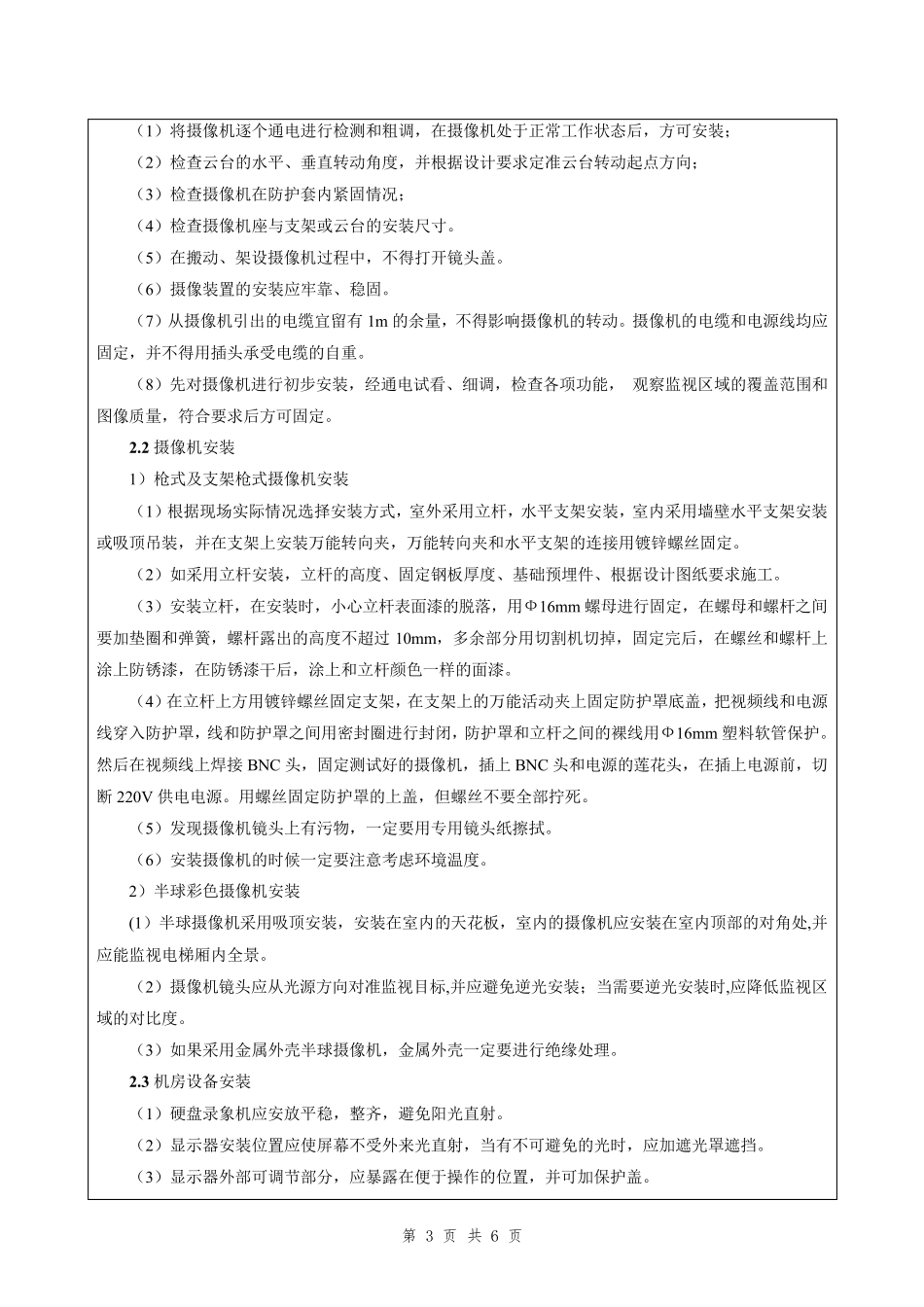

建筑设备监控系统安装技术交底_第3页
3/6
第 1 页 共 6 页 技术交底记录 表C2-1 资料编号 工程名称 交底日期 2020 年**月**日 施工单位 分项工程名称 安全技术防范系统工程 交底提要 建筑设备监控系统安装技术交底 交底内容: 一、测量器具 1、数字万用表1 个;2、网络测试仪 2 套;3、光纤测试仪 1 套;4、笔记本电脑 1 台 以上工具和设备,由布线施工队伍提供,并在进场前,项目负责人检查相关设备工具的到位情况。 二、安装机具 1、冲击手电钻 2 把;2、平击手电钻 2 把;3、照明电灯 4 套;4、电源地拖 2 套;5、电源插板 4个;6、剪钳 2 把;7、尖嘴钳 5 把;8、老虎钳 2 把;9、一字镙丝刀 4 把;10、十字镙丝刀 6 把;11、界刀 2 把;12、打线器 3 把;13、双绞线压线钳 2 把;14、同轴线压线钳 3 把。 三、工程概况 1)监控设备明细 本工程为既有建筑改造项目,监控控制台及监控机柜设置在门卫室,共设置32 台监控摄像机,沿北侧、西侧围墙及小区内部东侧及南侧设置,详细设备见下表所 示 : 表3-1 监控设备明细 序 号 设备名称 规 格 参 数 数量 1 弱 电手孔 井 1200*900 12 座 2 半 球 彩 色 摄像机 专 业 厂 家 深 化 后 包 业 主 审 批 2 个 3 支 架 枪 式 摄像机 专 业 厂 家 深 化 后 包 业 主 审 批 27 个 4 枪 式 摄像机 专 业 厂 家 深 化 后 包 业 主 审 批 3 个 5 32 路 硬 盘 录像机 每 台内置2 块 4T 监控级 硬 盘 2 台 6 高 清 解 码 器 与 录像机配 套型 号 1 台 7 汇 聚 交换 机 24 口 千 兆 网管 型 1 台 8 数据 交换 机 室外 监控24 口 2 台 第 2 页 共 6 页 9 光纤收发器 带配套机架 32 个 10 电源设备 - 3 套 11 显示屏 72 英寸 2 面 12 室外监控弱电箱 含光纤尾纤、6 口光纤终端盒等 33 套 13 9 孔格栅管 SVSY32*9 300m 14 弱电桥架 150*75 50m 2)监控设备布置 随着安全意识的增强,视频监控系统也慢慢的走入我们寻常百姓家。视频监控方案也是层出不穷,安装监控系统首先要考虑以下8 大监控安装原则: 实时性、安全性、可扩展性、开放性、标准性、灵活性、先进性、实用性。 本项目室外监控平面布置见下图: 室外监控平面布置图 四、施工工艺 1、施工工艺流程 安装前测试→摄像机安装→机房设备安装→监控布...
