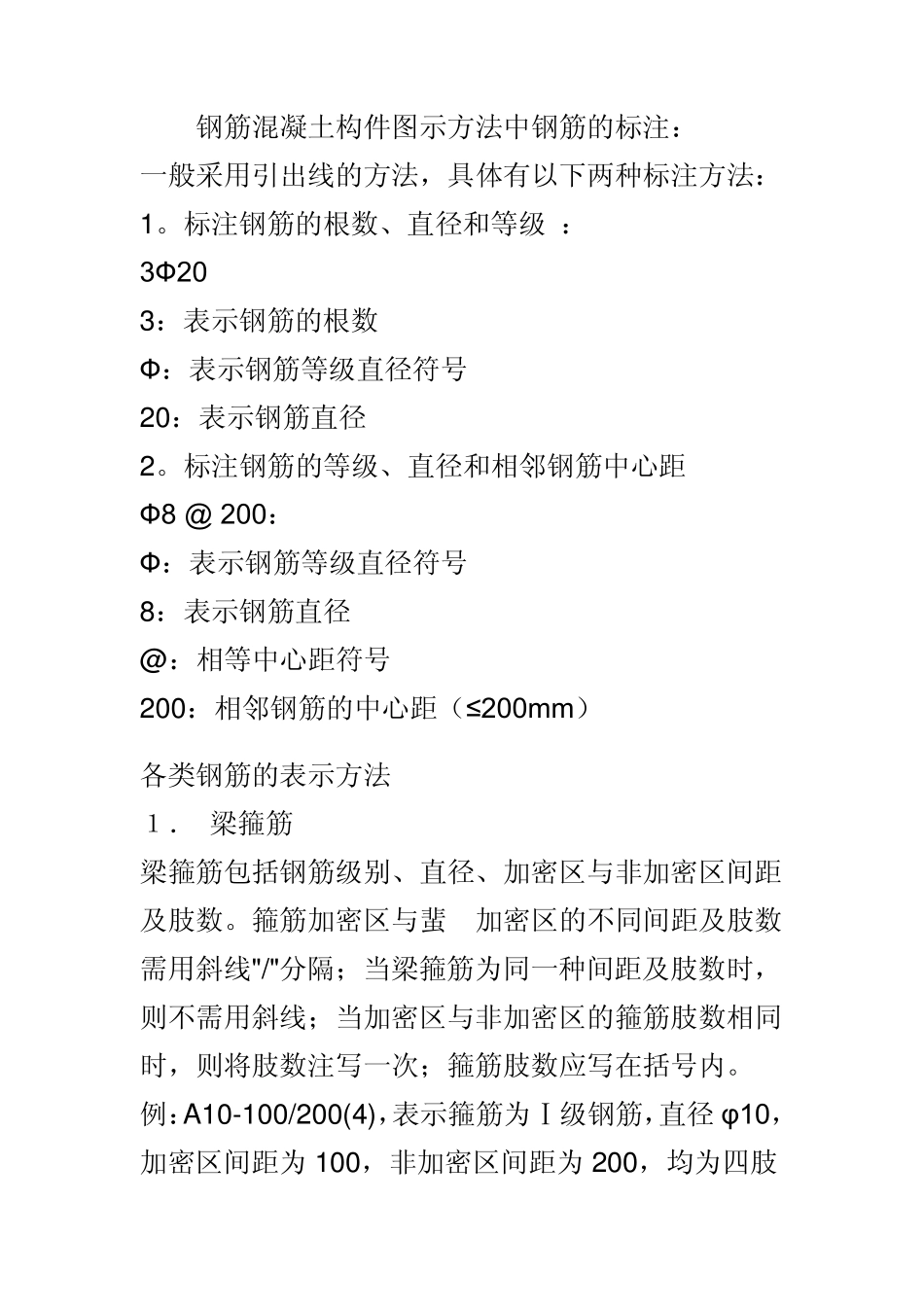

钢筋混凝土构件图示方法中钢筋的标注： 一般采用引出线的方法，具体有以下两种标注方法： 1
标注钢筋的根数、直径和等级 ： 3Ф20 3：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径 2
标注钢筋的等级、直径和相邻钢筋中心距 Ф8 @ 200： Ф：表示钢筋等级直径符号 8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm） 各类钢筋的表示方法 １． 梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数
箍筋加密区与蜚 加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢 箍

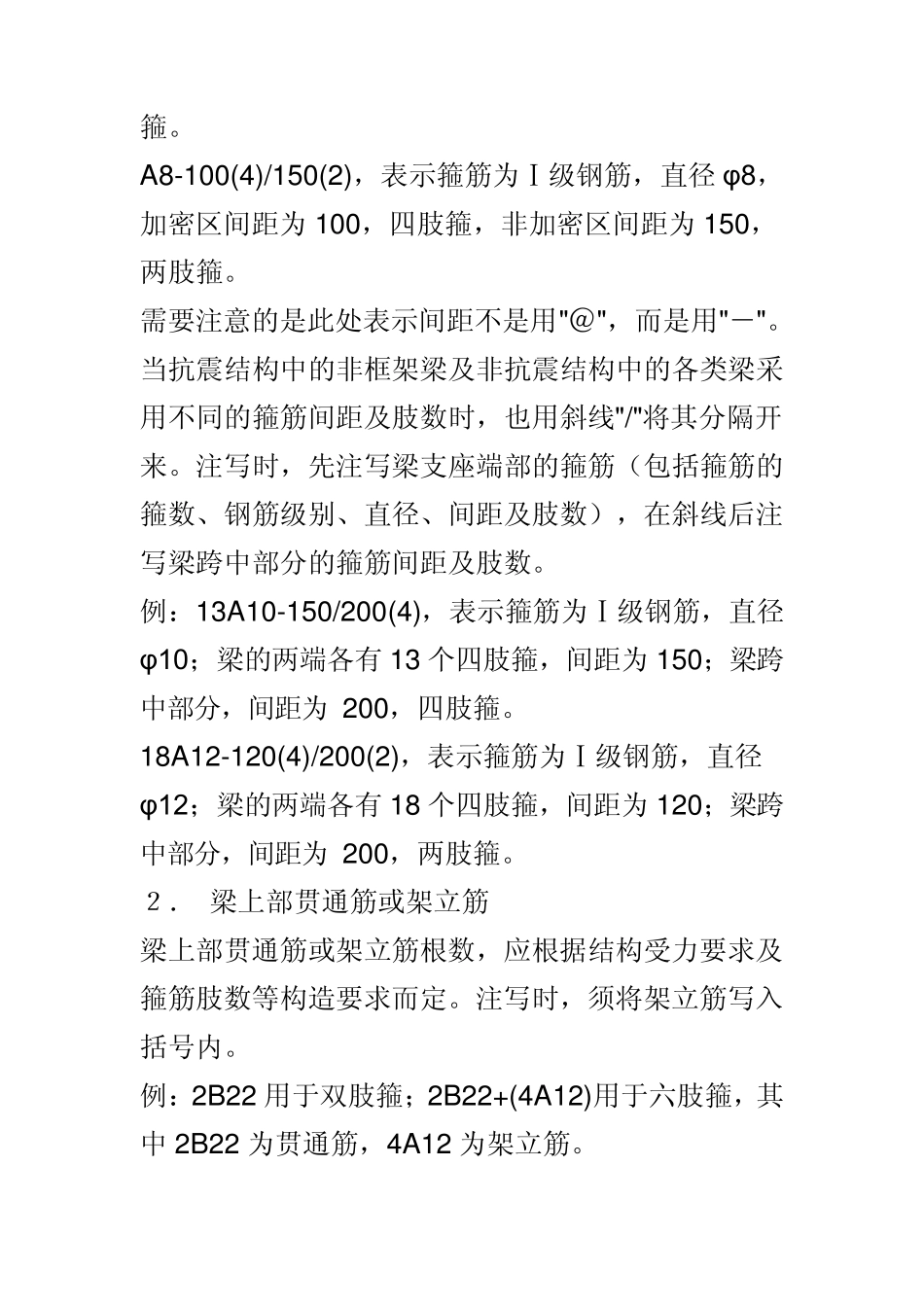

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径 φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍
需要注意的是此处表示间距不是用"＠"，而是用"－"
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有 13 个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有 18 个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍
２． 梁上部贯通筋或架立筋 梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定
注写时，须将架立筋写入括号内
