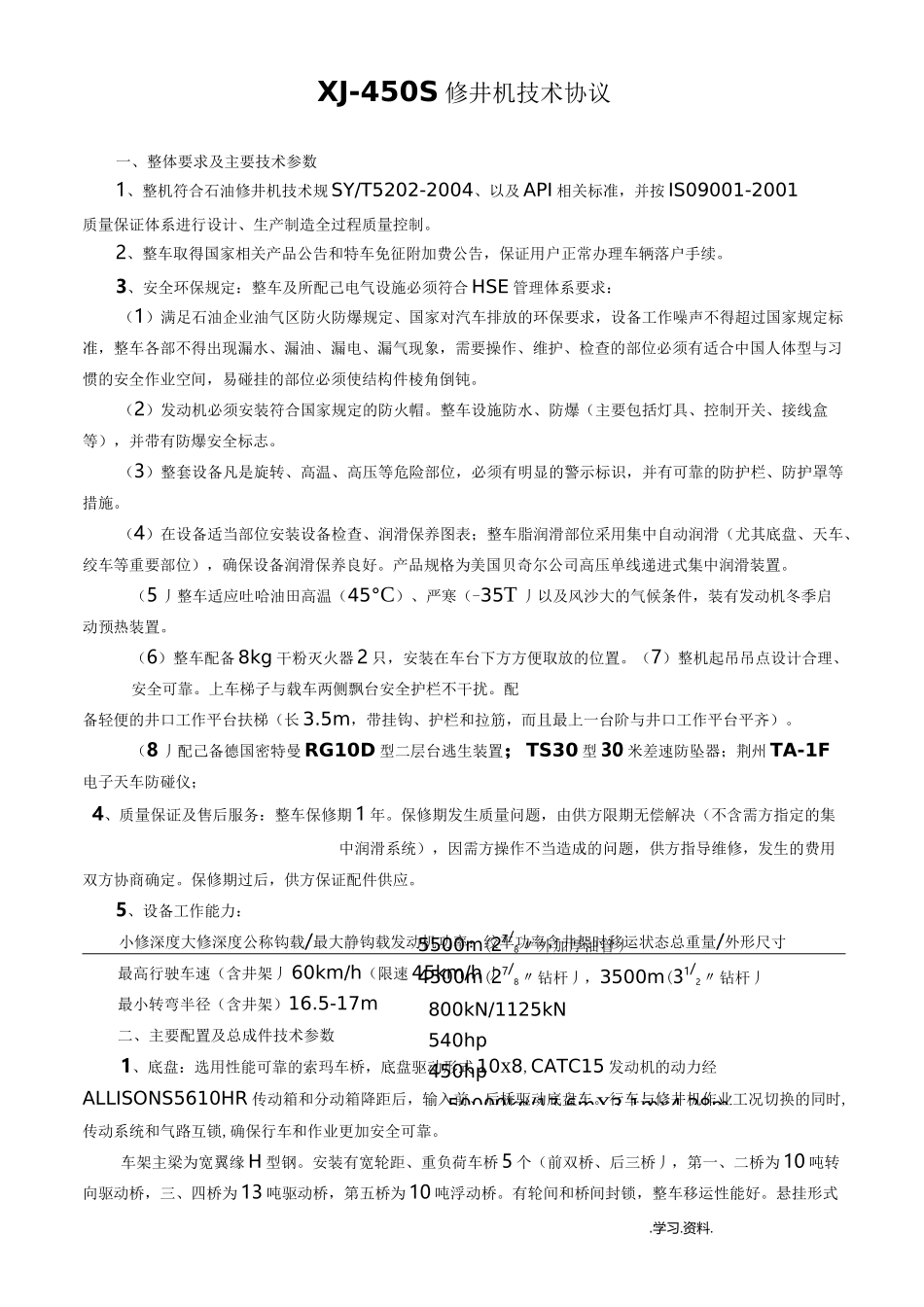

XJ-450S修井机技术协议资料

.学习.资料.5500m(27/8〃外加厚油管丿4500m(27/8〃钻杆丿，3500m(31/2〃钻杆丿800kN/1125kN540hp450hp50000kg/17.6mX3.1mx4.28mXJ-450S 修井机技术协议一、整体要求及主要技术参数1、整机符合石油修井机技术规 SY/T5202-2004、以及 API 相关标准，并按 IS09001-2001质量保证体系进行设计、生产制造全过程质量控制。2、整车取得国家相关产品公告和特车免征附加费公告，保证用户正常办理车辆落户手续。3、安全环保规定：整车及所配己电气设施必须符合 HSE 管理体系要求：（1）满足石油企业油气区防火防爆规定、国家对汽车排放的环保要求，设备工作噪声不得超过国家规定标准，整车各部不得出现漏水、漏油、漏电、漏气现象，需要操作、维护、检查的部位必须有适合中国人体型与习惯的安全作业空间，易碰挂的部位必须使结构件棱角倒钝。（2）发动机必须安装符合国家规定的防火帽。整车设施防水、防爆（主要包括灯具、控制开关、接线盒等），并带有防爆安全标志。（3）整套设备凡是旋转、高温、高压等危险部位，必须有明显的警示标识，并有可靠的防护栏、防护罩等措施。（4）在设备适当部位安装设备检查、润滑保养图表；整车脂润滑部位采用集中自动润滑（尤其底盘、天车、绞车等重要部位），确保设备润滑保养良好。产品规格为美国贝奇尔公司高压单线递进式集中润滑装置。（5 丿整车适应吐哈油田高温（45°C）、严寒（-35T 丿以及风沙大的气候条件，装有发动机冬季启动预热装置。（6）整车配备 8kg 干粉灭火器 2 只，安装在车台下方方便取放的位置。（7）整机起吊吊点设计合理、安全可靠。上车梯子与载车两侧飘台安全护栏不干扰。配备轻便的井口工作平台扶梯（长 3.5m，带挂钩、护栏和拉筋，而且最上一台阶与井口工作平台平齐）。（8 丿配己备德国密特曼 RG10D 型二层台逃生装置；TS30 型 30 米差速防坠器；荆州 TA-1F电子天车防碰仪；4、质量保证及售后服务：整车保修期 1 年。保修期发生质量问题，由供方限期无偿解决（不含需方指定的集中润滑系统），因需方操作不当造成的问题，供方指导维修，发生的费用双方协商确定。保修期过后，供方保证配件供应。5、设备工作能力：小修深度大修深度公称钩载/最大静钩载发动机功率：绞车功率含井架时移运状态总重量/外形尺寸最高行驶车速（含井架丿 60km/h（限速 45km/h 丿最小转弯半径（含井架）16.5-17m二、主要配置及总成件技术参数1、底盘：选用性能可靠的索玛车桥，底盘驱动形式 10...
