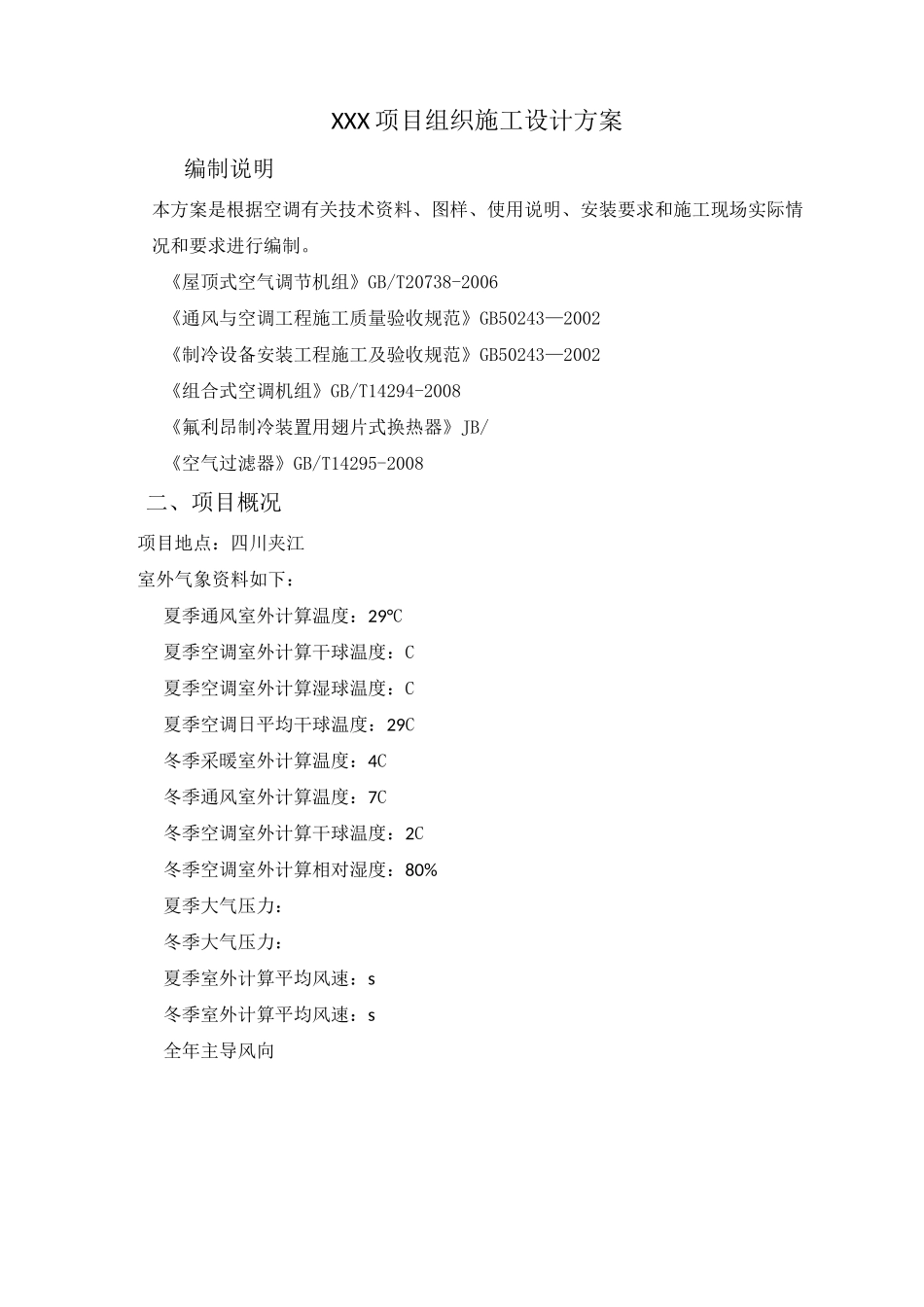

XXX 项目组织施工设计方案编制说明本方案是根据空调有关技术资料、图样、使用说明、安装要求和施工现场实际情况和要求进行编制。《屋顶式空气调节机组》GB/T20738-2006《通风与空调工程施工质量验收规范》GB50243—2002《制冷设备安装工程施工及验收规范》GB50243—2002《组合式空调机组》GB/T14294-2008《氟利昂制冷装置用翅片式换热器》JB/《空气过滤器》GB/T14295-2008二、项目概况项目地点：四川夹江室外气象资料如下：夏季通风室外计算温度：29°C夏季空调室外计算干球温度：C夏季空调室外计算湿球温度：C夏季空调日平均干球温度：29C冬季采暖室外计算温度：4C冬季通风室外计算温度：7C冬季空调室外计算干球温度：2C冬季空调室外计算相对湿度：80%夏季大气压力：冬季大气压力：夏季室外计算平均风速：s冬季室外计算平均风速：s全年主导风向三、安装与调试注意：请您在安装时注意以下几点：※在您收到机组后，请您首先核对清单,检查机组及配件是否完整。※在您运输、搬运过程中请保证机组的垂直。※机组在出厂时，进行了多重保护包装，搬运时请使用叉车或起重机、吊索。※机组分成空气处理段及冷凝段两部分进行运输和吊装。※在此过程中，如果您发现机组有任何损伤或其他问题，请立刻通知经销商或五洲公司。※安装风管时，在送风管道上必须加装合适的按用户订货供应的多叶调节阀，以便调节送风量；且必须保证回风口外接的风管为干净无污染的风道。（一）安装位置的选择机组在安装前应由专业人员核算屋面的承重能力。搁机的底座可以采用钢筋混凝土基础，也可以用工字钢或槽钢制作，底座最好架在柱或墙上。机组内运动部件工厂均采取隔震装置，机组与底座之间采用 20mm 橡胶垫减震；用户如要求，也可采用弹簧隔震减噪（用户自行购置）。橡胶减震垫的布置：压缩冷凝段 1600mm 左右一块，空气处理段 2000mm 左右一块，实际机组减震垫的安装根据外型尺寸示意图中所示减震垫分布图进行安装。请保证机组的安装位置远离易燃易爆、多尘、低凹、高温场所。请保证机组周围有足够的空间，以利于进风、出风、维修。任何障碍物都会对机组的制冷量/制热量有影响，并会对今后机组维护和保养带来不便。物物-'物二）机组安装每一台机组在工厂都经过仔细的测试和检验，并且采取各种防护措施来确保机组能在正常情况下抵达目的地。安装者、搬运者和吊装者都应同样仔细地保护机组，避免起吊架、铲车损坏机组和管路。机组应连同包装箱一起用专用起吊设备运至就位...
