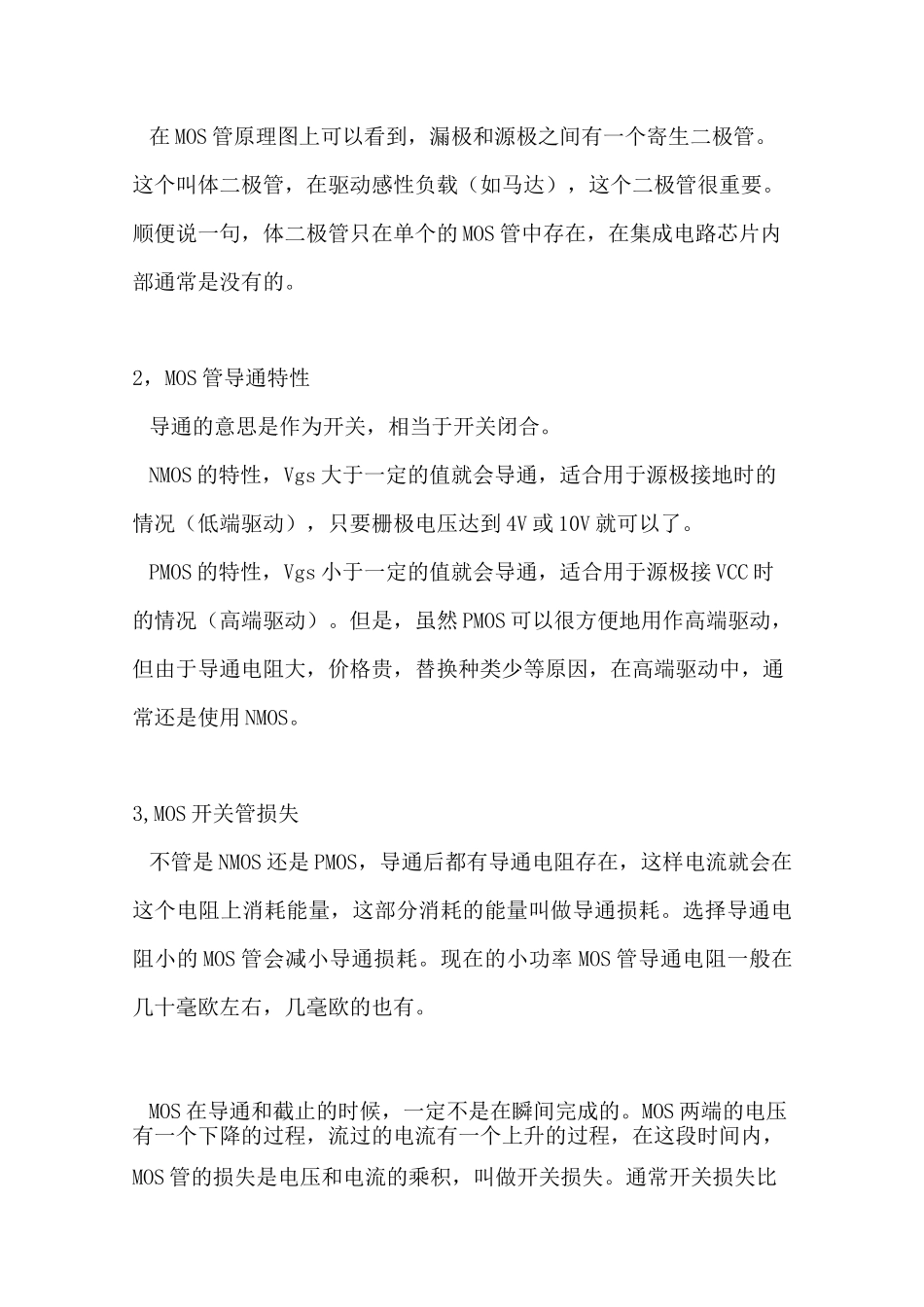

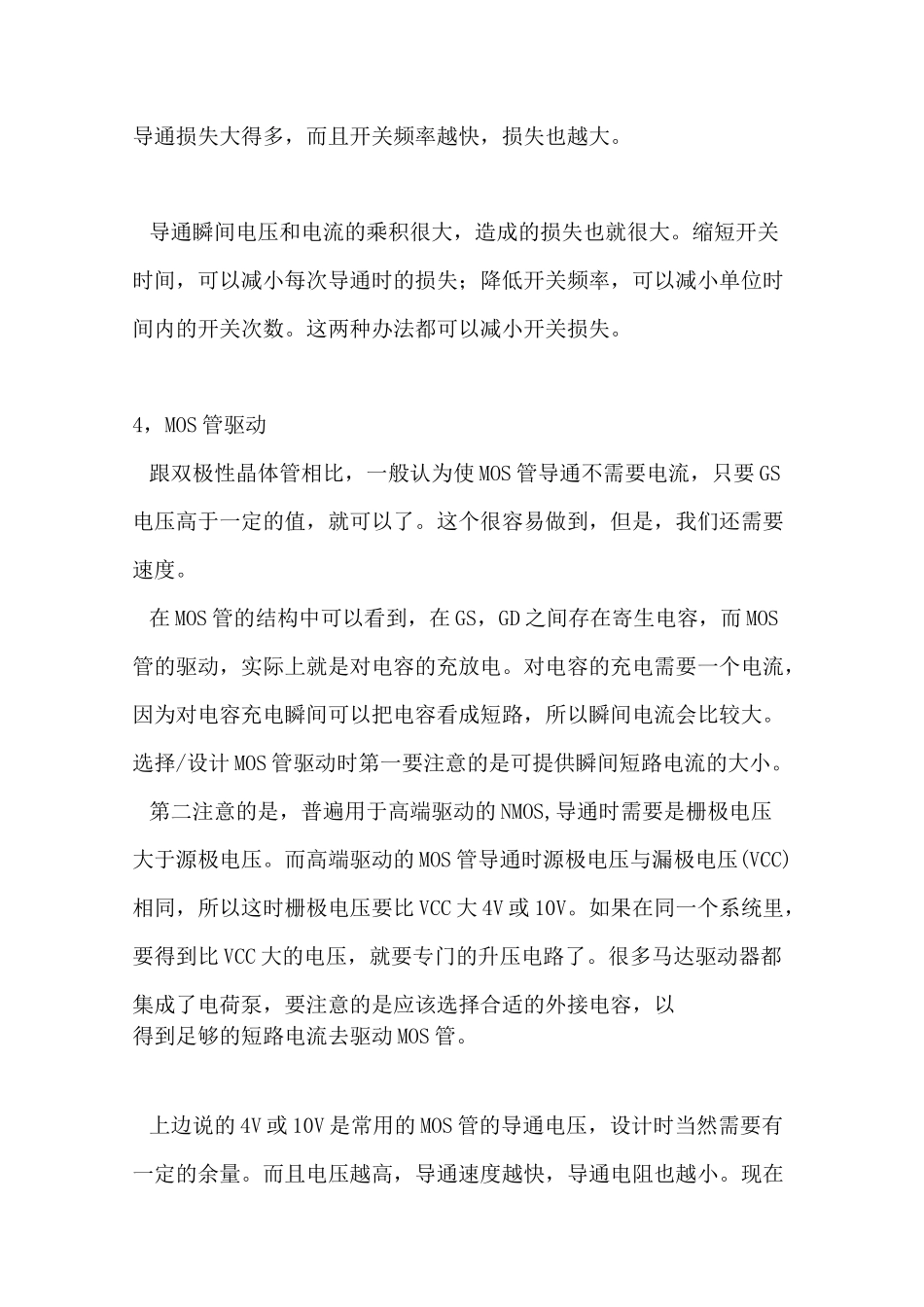

MOS 管驱动电路总结在使用 MOS 管设计开关电源或者马达驱动电路的时候，大部分人都会考虑 MOS 的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。下面是我对 MOSFET 及 MOSFET 驱动电路基础的一点总结，其中参考了一些资料，非全部原创。包括 MOS 管的介绍，特性，驱动以及应用电路。1,MOS 管种类和结构MOSFET 管是 FET 的一种（另一种是 JFET）,可以被制造成增强型或耗尽型，P 沟道或 N 沟道共 4 种类型，但实际应用的只有增强型的 N 沟道 MOS 管和增强型的 P 沟道 MOS 管,所以通常提到 NMOS，或者 PMOS 指的就是这两种。至于为什么不使用耗尽型的 MOS 管，不建议刨根问底。对于这两种增强型 MOS 管，比较常用的是 NMOS。原因是导通电阻小,且容易制造。所以开关电源和马达驱动的应用中，一般都用 NMOS。下面的介绍中，也多以 NMOS 为主。MOS 管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。在 MOS 管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的 MOS 管中存在，在集成电路芯片内部通常是没有的。2，MOS 管导通特性导通的意思是作为开关，相当于开关闭合。NMOS 的特性，Vgs 大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到 4V 或 10V 就可以了。PMOS 的特性，Vgs 小于一定的值就会导通，适合用于源极接 VCC 时的情况（高端驱动）。但是，虽然 PMOS 可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用 NMOS。3,MOS 开关管损失不管是 NMOS 还是 PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的 MOS 管会减小导通损耗。现在的小功率 MOS 管导通电阻一般在几十毫欧左右，几毫欧的也有。MOS 在导通和截止的时候，一定不是在瞬间完成的。MOS 两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS 管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失...
