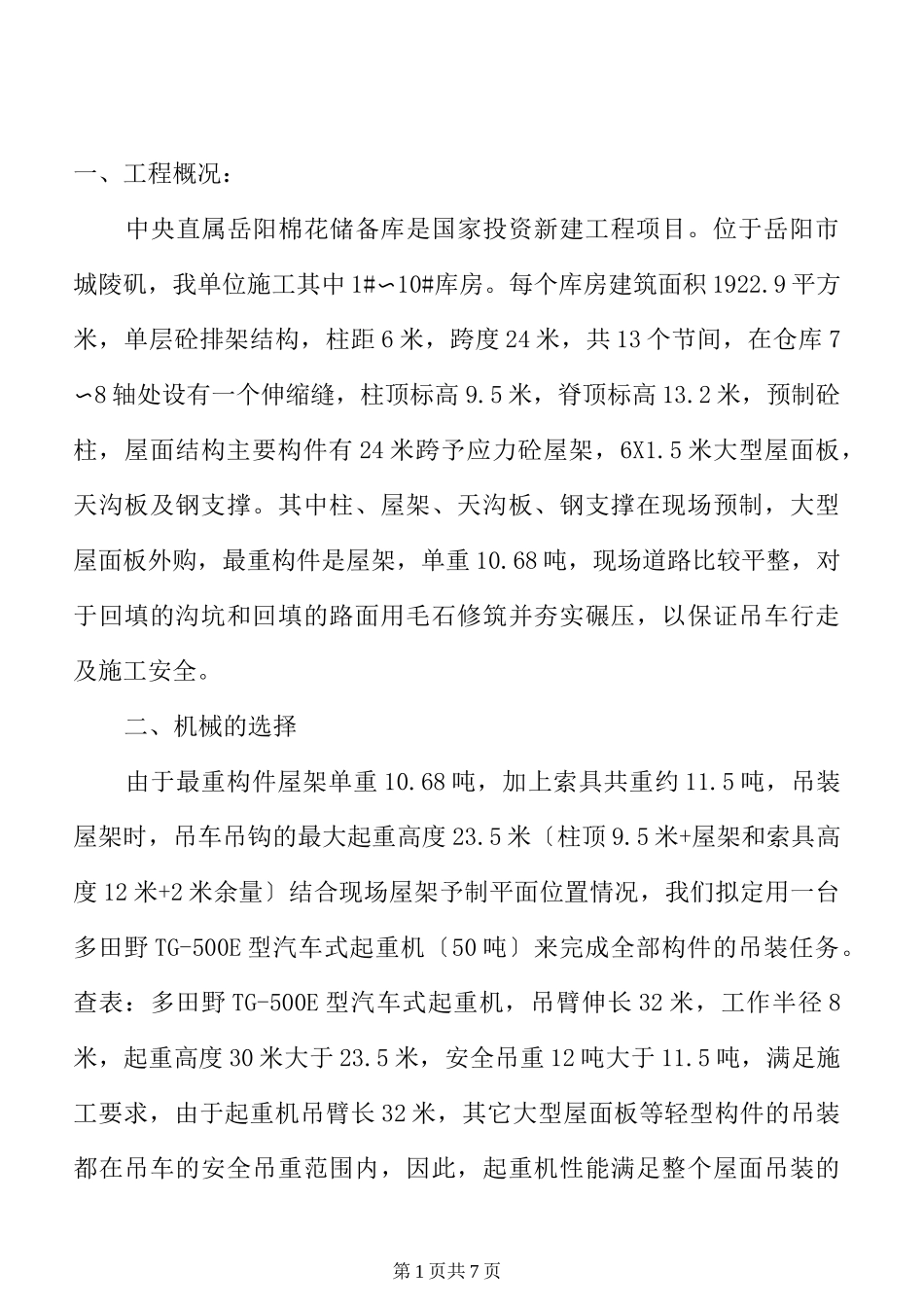

第 1 页共 7 页一、工程概况：中央直属岳阳棉花储备库是国家投资新建工程项目。位于岳阳市城陵矶，我单位施工其中 1#〜10#库房。每个库房建筑面积 1922.9 平方米，单层砼排架结构，柱距 6 米，跨度 24 米，共 13 个节间，在仓库 7〜8 轴处设有一个伸缩缝，柱顶标高 9.5 米，脊顶标高 13.2 米，预制砼柱，屋面结构主要构件有 24 米跨予应力砼屋架，6X1.5 米大型屋面板，天沟板及钢支撑。其中柱、屋架、天沟板、钢支撑在现场预制，大型屋面板外购，最重构件是屋架，单重 10.68 吨，现场道路比较平整，对于回填的沟坑和回填的路面用毛石修筑并夯实碾压，以保证吊车行走及施工安全。二、机械的选择由于最重构件屋架单重 10.68 吨，加上索具共重约 11.5 吨，吊装屋架时，吊车吊钩的最大起重高度 23.5 米〔柱顶 9.5 米+屋架和索具高度 12 米+2 米余量〕结合现场屋架予制平面位置情况，我们拟定用一台多田野 TG-500E 型汽车式起重机〔50 吨〕来完成全部构件的吊装任务。查表：多田野 TG-500E 型汽车式起重机，吊臂伸长 32 米，工作半径 8米，起重高度 30 米大于 23.5 米，安全吊重 12 吨大于 11.5 吨，满足施工要求，由于起重机吊臂长 32 米，其它大型屋面板等轻型构件的吊装都在吊车的安全吊重范围内，因此，起重机性能满足整个屋面吊装的第 2 页共 7 页施工要求。三、施工顺序：吊装分两个阶段进行：1、柱、基础梁吊装；2、屋架起模临时固定一屋面节间综合吊装一工程收尾及交工验收四、柱子吊装1、准备工作现场预制的钢筋混凝土柱，用吊车将柱身翻转 90 度，并移到吊装的位置堆放。〔1〕检查厂房的轴线和跨距。〔2〕清除基础杯口里的垃圾，在基础杯口的上面、内壁及底面弹出中线，复核基础标高。〔3〕在柱身上弹出中线，可弹三面〔两个小面和一个大面〕。〔4〕根据各柱的实际长度，用 C20 细石混凝土找平基础杯口底，使柱安装后柱顶的标高一致。〔5〕准备吊装索具及测量仪器。2、绑扎吊装前先将柱翻身，翻身采取两点翻身，其点距柱两端各 2m，然后绑扎起吊，起吊时采用一点直吊绑扎法绑扎，起吊点距柱顶 3.5m。第 3 页共 7 页3、起吊起吊用旋转法：起吊要边回转边起钩，使柱绕柱脚旋转而直立。为提高吊装效率，使柱的绑扎点、柱脚中心和基础杯口心三点共圆弧；该圆弧的圆心为起重机的停点，半径为停点至绑扎点的距离。4、就位和临时固定柱脚插入杯口后，先进行悬空对位，用八只钢楔...
