自动扶梯自动人行道安装技术交底

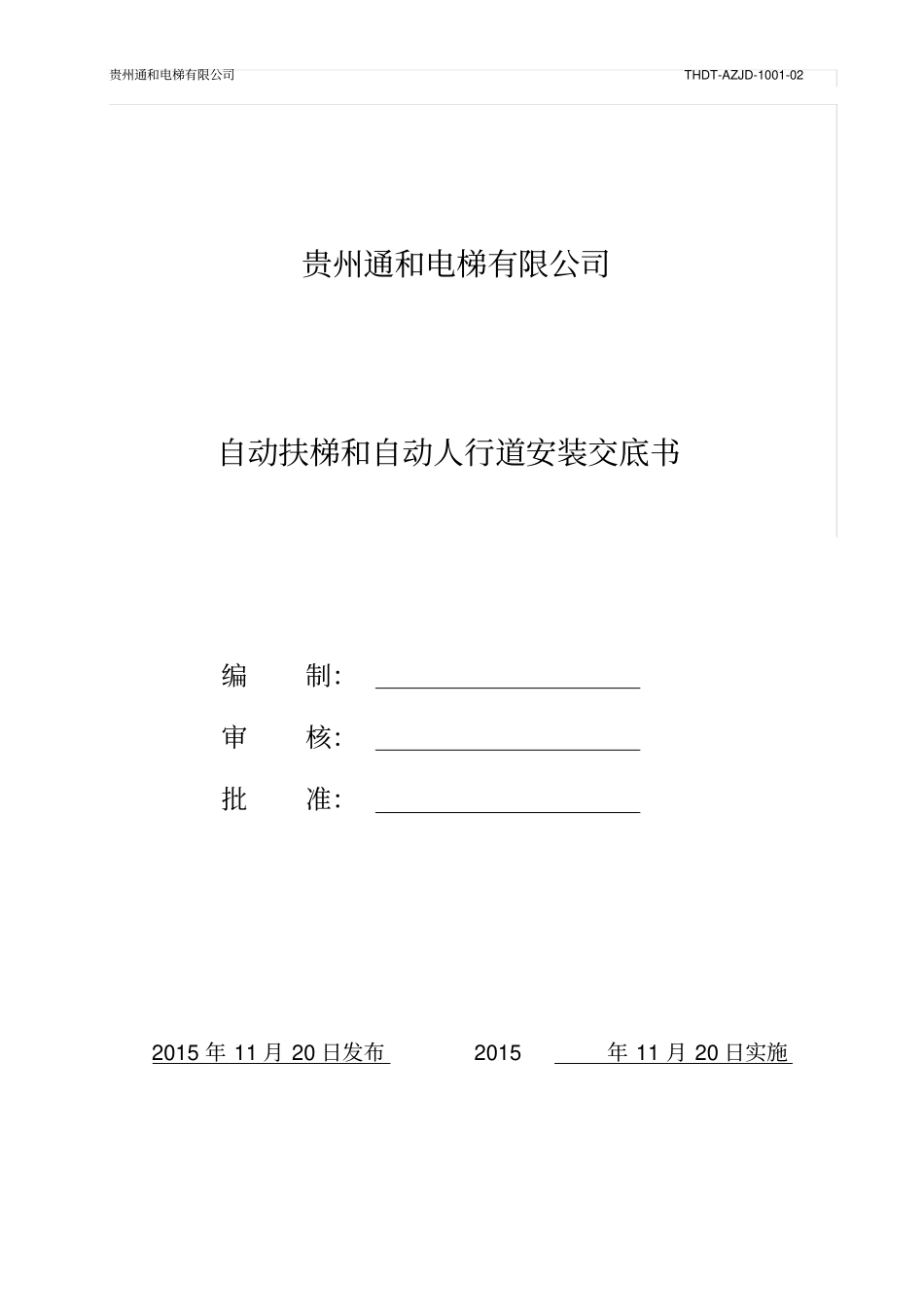

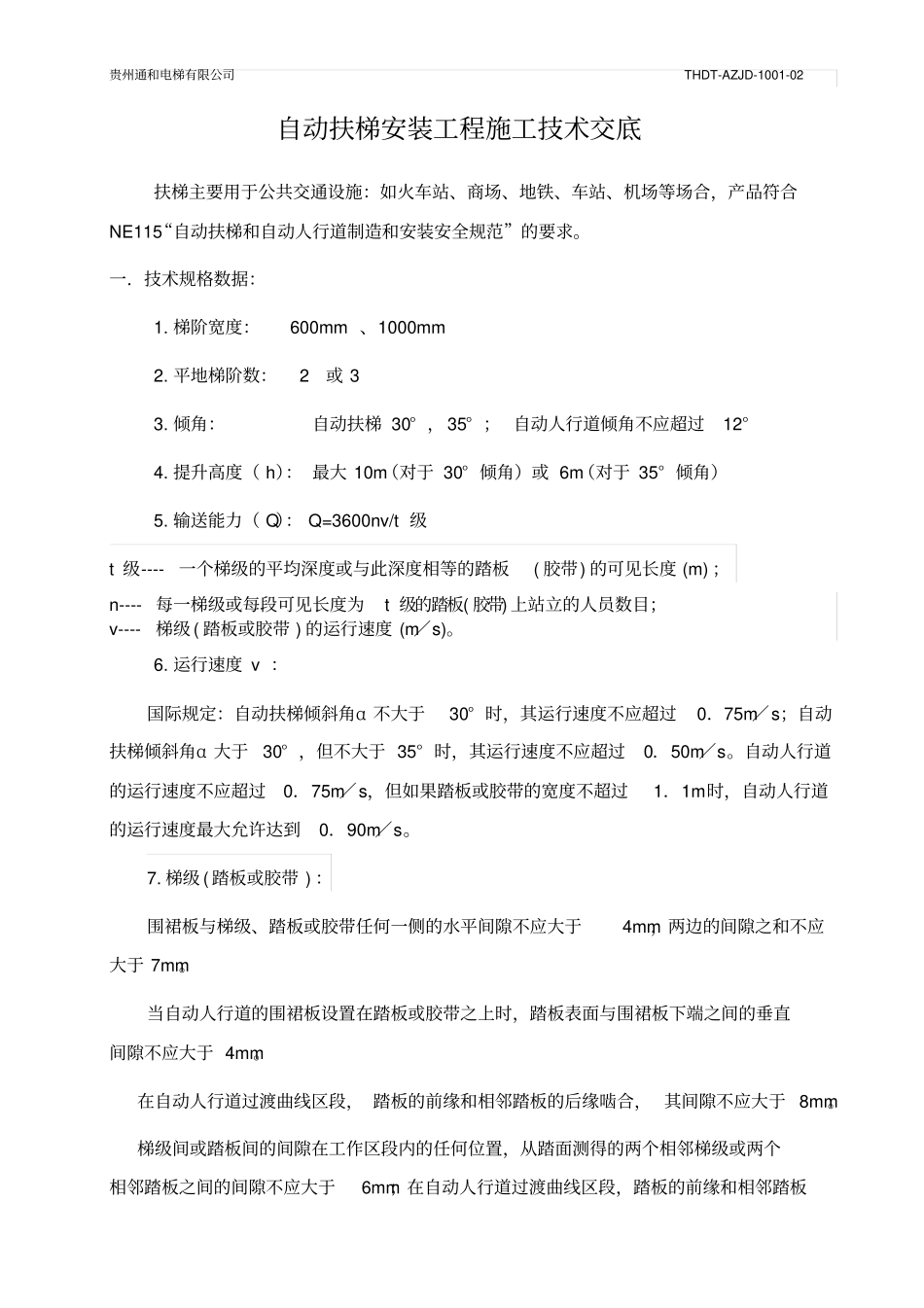

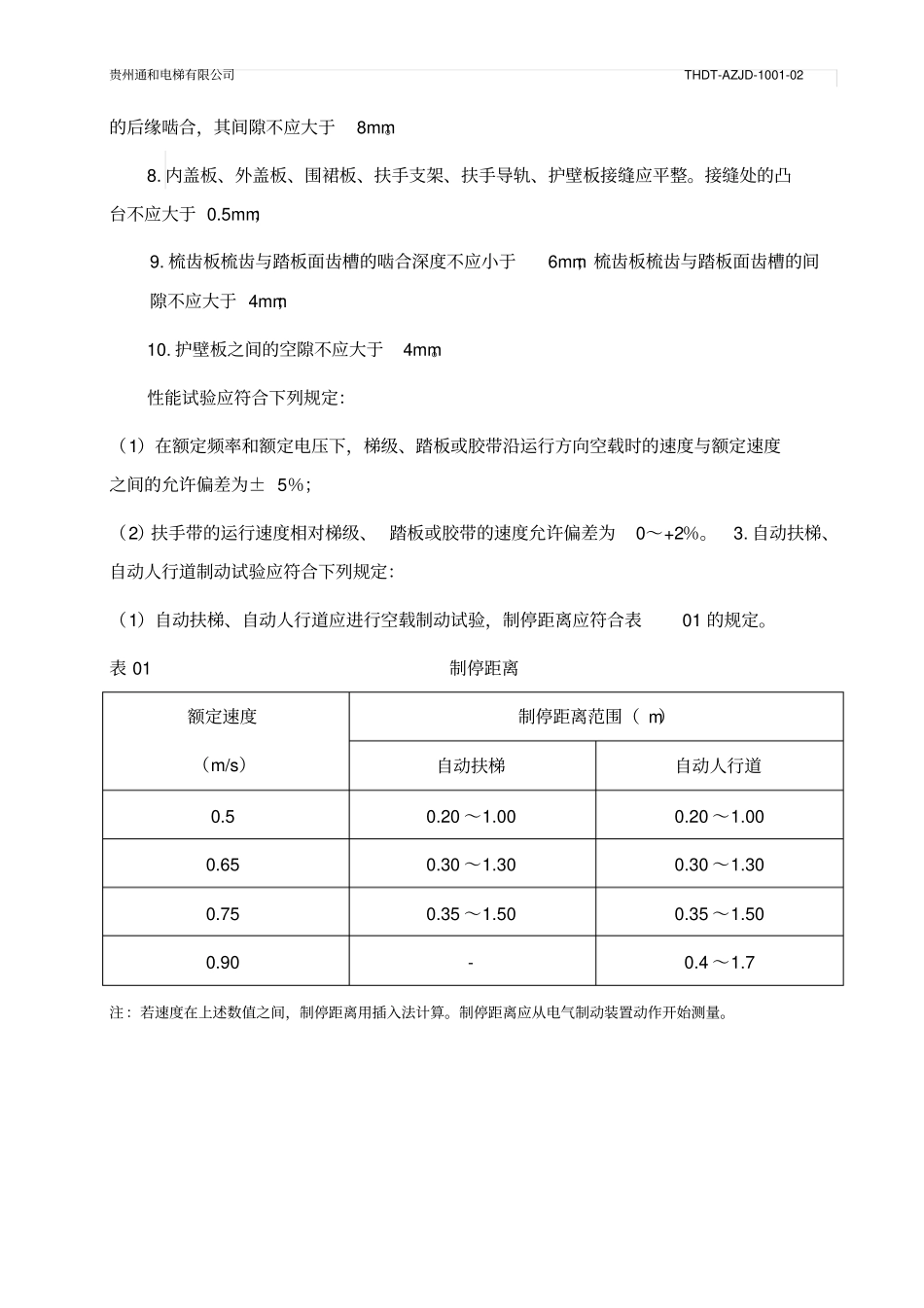

贵州通和电梯有限公司THDT-AZJD-1001-02贵州通和电梯有限公司自动扶梯和自动人行道安装交底书编制：审核：批准：2015 年 11 月 20 日发布 2015年 11 月 20 日实施贵州通和电梯有限公司THDT-AZJD-1001-02自动扶梯安装工程施工技术交底扶梯主要用于公共交通设施：如火车站、商场、地铁、车站、机场等场合，产品符合NE115“自动扶梯和自动人行道制造和安装安全规范”的要求。一．技术规格数据：1. 梯阶宽度： 600mm 、1000mm 2. 平地梯阶数： 2或 3 3. 倾角：自动扶梯 30° ， 35° ； 自动人行道倾角不应超过12°4. 提升高度（ h）： 最大 10m（对于 30° 倾角）或 6m（对于 35° 倾角）5. 输送能力（ Q）： Q=3600nv/t 级t 级----一个梯级的平均深度或与此深度相等的踏板( 胶带) 的可见长度 (m) ；n---- 每一梯级或每段可见长度为t 级的踏板( 胶带) 上站立的人员数目；v----梯级 ( 踏板或胶带 ) 的运行速度 (m／s)。6. 运行速度 v ：国际规定：自动扶梯倾斜角α 不大于30° 时，其运行速度不应超过0．75m／s；自动扶梯倾斜角α 大于30° ，但不大于 35° 时，其运行速度不应超过0．50m／s。自动人行道的运行速度不应超过0．75m／s，但如果踏板或胶带的宽度不超过1．1m时，自动人行道的运行速度最大允许达到0．90m／s。7. 梯级 ( 踏板或胶带 ) ：围裙板与梯级、踏板或胶带任何一侧的水平间隙不应大于4mm，两边的间隙之和不应大于 7mm。当自动人行道的围裙板设置在踏板或胶带之上时，踏板表面与围裙板下端之间的垂直间隙不应大于 4mm。在自动人行道过渡曲线区段， 踏板的前缘和相邻踏板的后缘啮合， 其间隙不应大于 8mm。梯级间或踏板间的间隙在工作区段内的任何位置，从踏面测得的两个相邻梯级或两个相邻踏板之间的间隙不应大于6mm；在自动人行道过渡曲线区段，踏板的前缘和相邻踏板贵州通和电梯有限公司THDT-AZJD-1001-02的后缘啮合，其间隙不应大于8mm。8. 内盖板、外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整。接缝处的凸台不应大于 0.5mm；9. 梳齿板梳齿与踏板面齿槽的啮合深度不应小于6mm；梳齿板梳齿与踏板面齿槽的间隙不应大于 4mm；10. 护壁板之间的空隙不应大于4mm。性能试验应符合下列规定：（1）在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时的速度与额定速度之间的允许偏差为± 5％；（2）扶手带的运行速度相对梯级、 踏板或胶带...
