自动控制系统PID调及控制知识

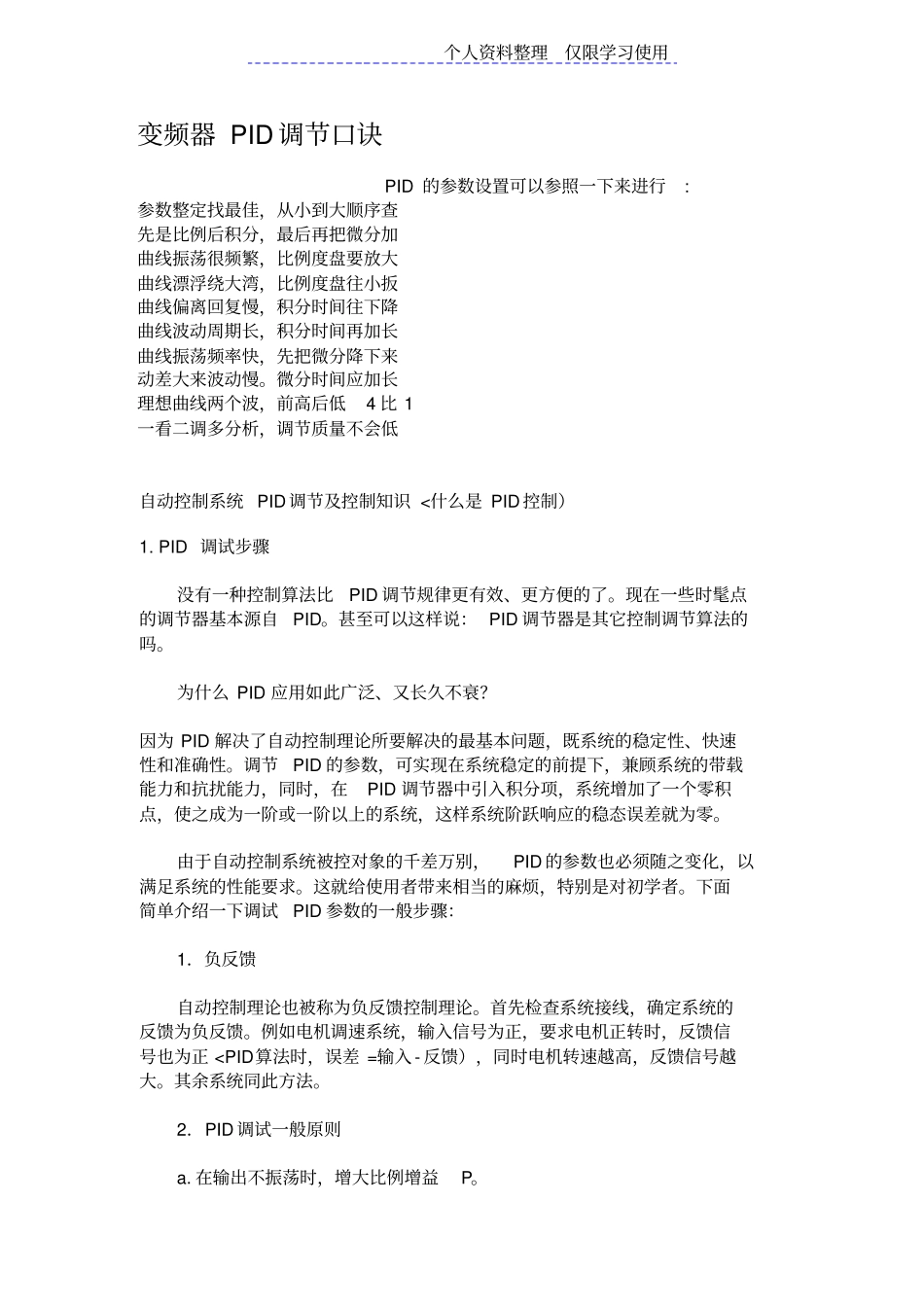

自动控制系统PID调及控制知识_第1页
1/9
自动控制系统PID调及控制知识_第2页
2/9

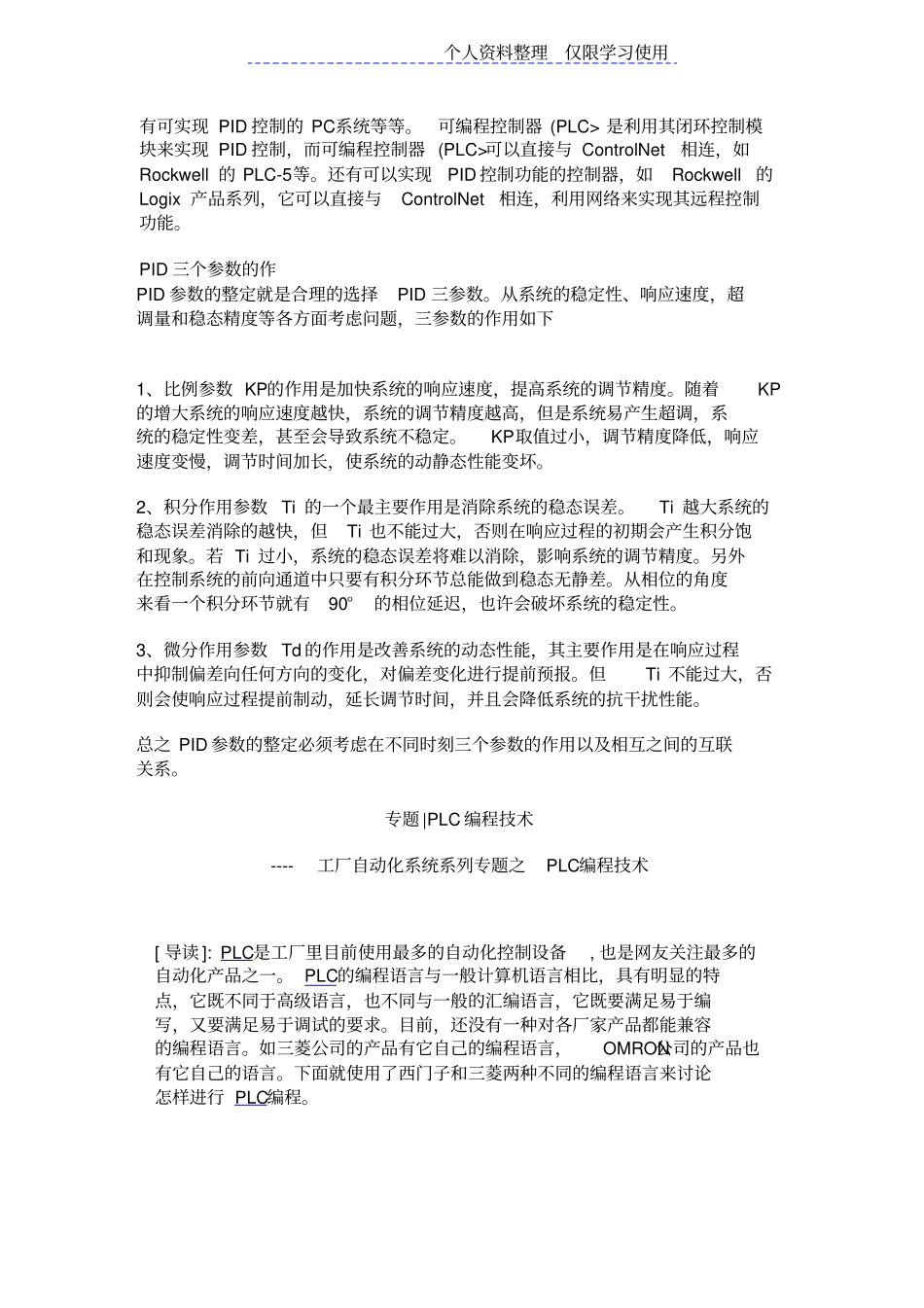

自动控制系统PID调及控制知识_第3页
3/9
个人资料整理仅限学习使用变频器 PID 调节口诀 PID 的参数设置可以参照一下来进行: 参数整定找最佳,从小到大顺序查先是比例后积分,最后再把微分加曲线振荡很频繁,比例度盘要放大曲线漂浮绕大湾,比例度盘往小扳曲线偏离回复慢,积分时间往下降曲线波动周期长,积分时间再加长曲线振荡频率快,先把微分降下来动差大来波动慢。微分时间应加长理想曲线两个波,前高后低4 比 1 一看二调多分析,调节质量不会低自动控制系统 PID 调节及控制知识 <什么是 PID 控制)1. PID 调试步骤没有一种控制算法比PID 调节规律更有效、更方便的了。现在一些时髦点的调节器基本源自PID。甚至可以这样说: PID 调节器是其它控制调节算法的吗。为什么 PID 应用如此广泛、又长久不衰?因为 PID 解决了自动控制理论所要解决的最基本问题,既系统的稳定性、快速性和准确性。调节PID 的参数,可实现在系统稳定的前提下,兼顾系统的带载能力和抗扰能力,同时,在PID 调节器中引入积分项,系统增加了一个零积点,使之成为一阶或一阶以上的系统,这样系统阶跃响应的稳态误差就为零。由于自动控制系统被控对象的千差万别,PID 的参数也必须随之变化,以满足系统的性能要求。这就给使用者带来相当的麻烦,特别是对初学者。下面简单介绍一下调试PID 参数的一般步骤:1.负反馈自动控制理论也被称为负反馈控制理论。首先检查系统接线,确定系统的反馈为负反馈。例如电机调速系统,输入信号为正,要求电机正转时,反馈信号也为正
