自控系统工程施工设计方案

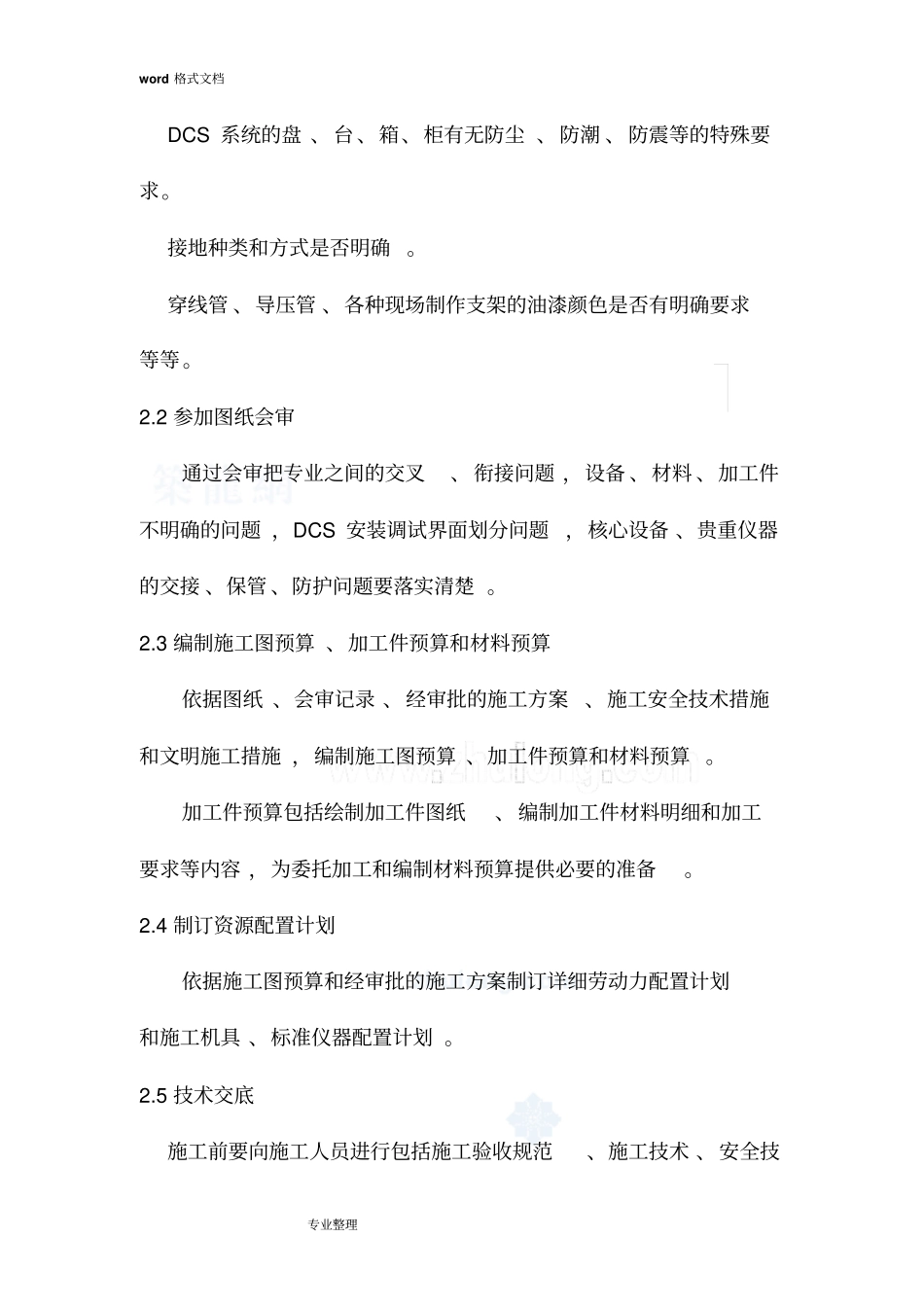

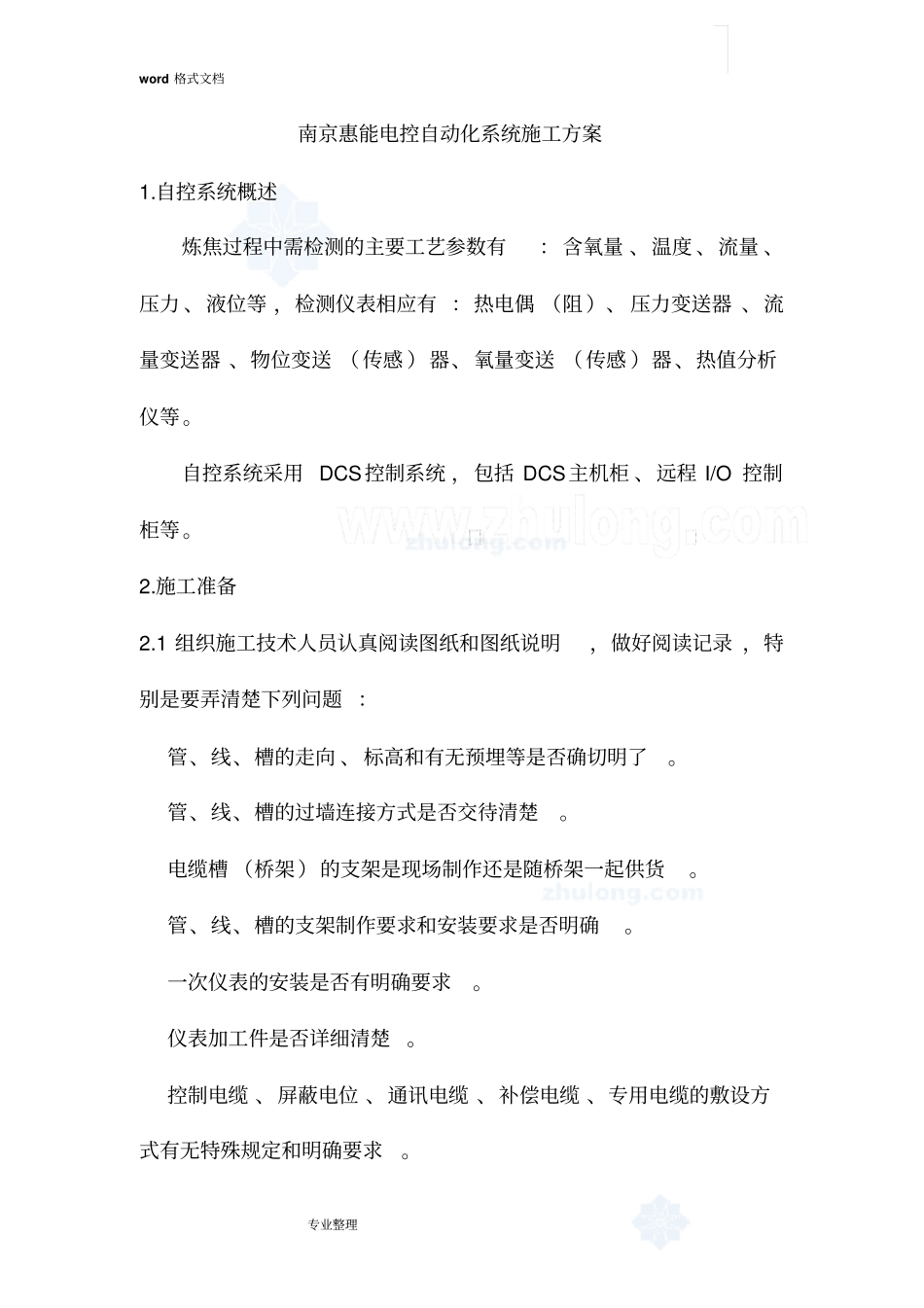

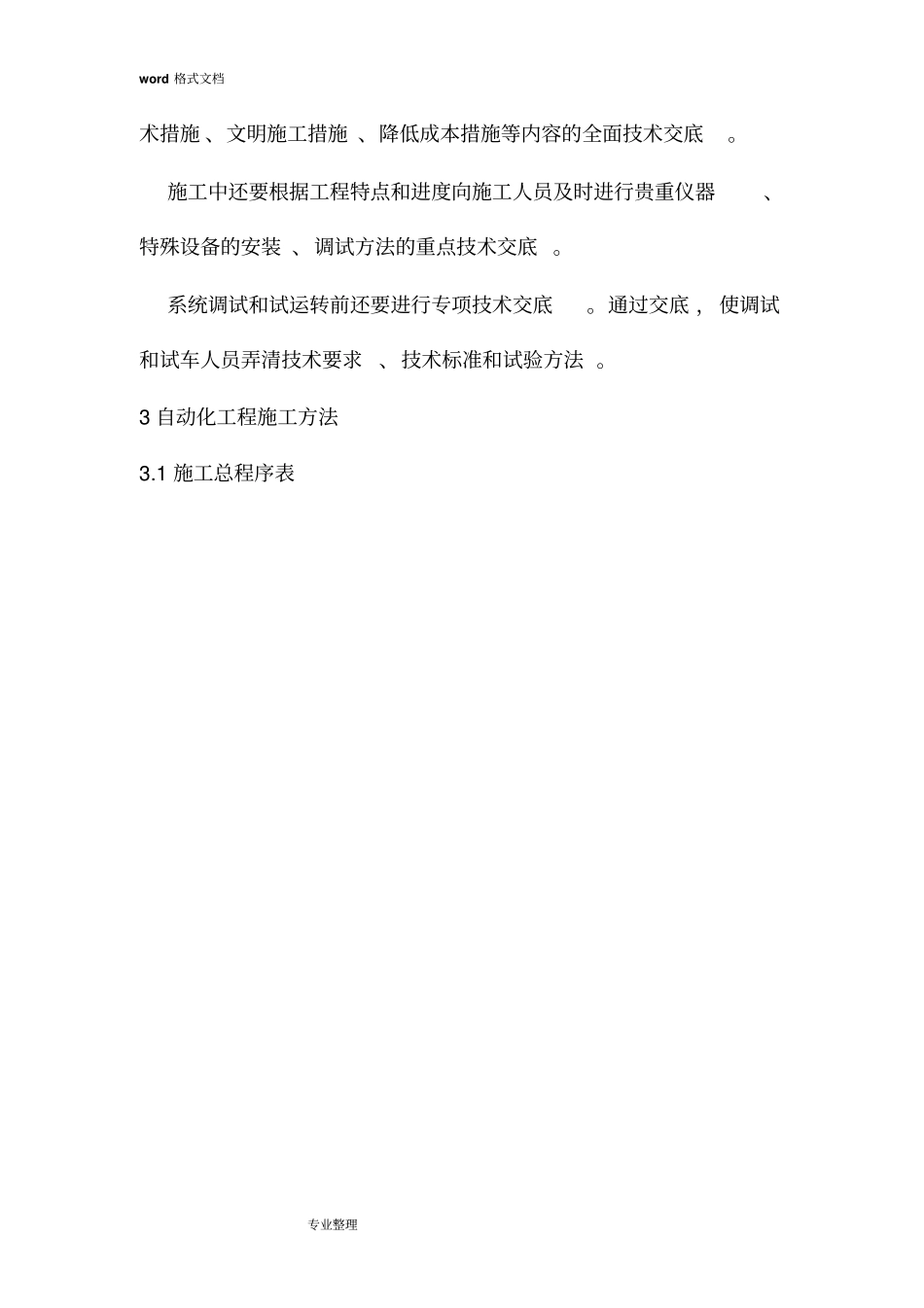

word 格式文档专业整理南京惠能电控自动化系统施工方案1.自控系统概述炼焦过程中需检测的主要工艺参数有：含氧量 、温度 、流量 、压力 、液位等 ，检测仪表相应有 ：热电偶 （阻）、 压力变送器 、流量变送器 、物位变送 （传感 ）器、氧量变送 （传感 ）器、热值分析仪等。自控系统采用 DCS控制系统 ，包括 DCS主机柜 、远程 I/O 控制柜等。2.施工准备2.1 组织施工技术人员认真阅读图纸和图纸说明，做好阅读记录 ，特别是要弄清楚下列问题 ：管、线、槽的走向 、标高和有无预埋等是否确切明了。管、线、槽的过墙连接方式是否交待清楚。电缆槽 （桥架）的支架是现场制作还是随桥架一起供货。管、线、槽的支架制作要求和安装要求是否明确。一次仪表的安装是否有明确要求。仪表加工件是否详细清楚。控制电缆 、屏蔽电位 、通讯电缆 、补偿电缆 、专用电缆的敷设方式有无特殊规定和明确要求。word 格式文档专业整理DCS 系统的盘 、台、箱、柜有无防尘 、防潮 、防震等的特殊要求。接地种类和方式是否明确。穿线管 、导压管 、各种现场制作支架的油漆颜色是否有明确要求等等。2.2 参加图纸会审通过会审把专业之间的交叉、衔接问题 ，设备 、材料 、加工件不明确的问题 ，DCS 安装调试界面划分问题，核心设备 、贵重仪器的交接 、保管 、防护问题要落实清楚 。2.3 编制施工图预算 、加工件预算和材料预算依据图纸 、会审记录 、经审批的施工方案、施工安全技术措施和文明施工措施 ，编制施工图预算 、加工件预算和材料预算 。加工件预算包括绘制加工件图纸、编制加工件材料明细和加工要求等内容 ，为委托加工和编制材料预算提供必要的准备。2.4 制订资源配置计划依据施工图预算和经审批的施工方案制订详细劳动力配置计划和施工机具 、标准仪器配置计划 。2.5 技术交底施工前要向施工人员进行包括施工验收规范、施工技术 、安全技word 格式文档专业整理术措施 、文明施工措施 、降低成本措施等内容的全面技术交底。施工中还要根据工程特点和进度向施工人员及时进行贵重仪器、特殊设备的安装 、调试方法的重点技术交底 。系统调试和试运转前还要进行专项技术交底。通过交底 ，使调试和试车人员弄清技术要求、技术标准和试验方法 。3 自动化工程施工方法3.1 施工总程序表word 格式文档专业整理施工准备设备开箱单体校验控制室安装调节阀、一次取源部件等按图交管道安装设备管道安...
