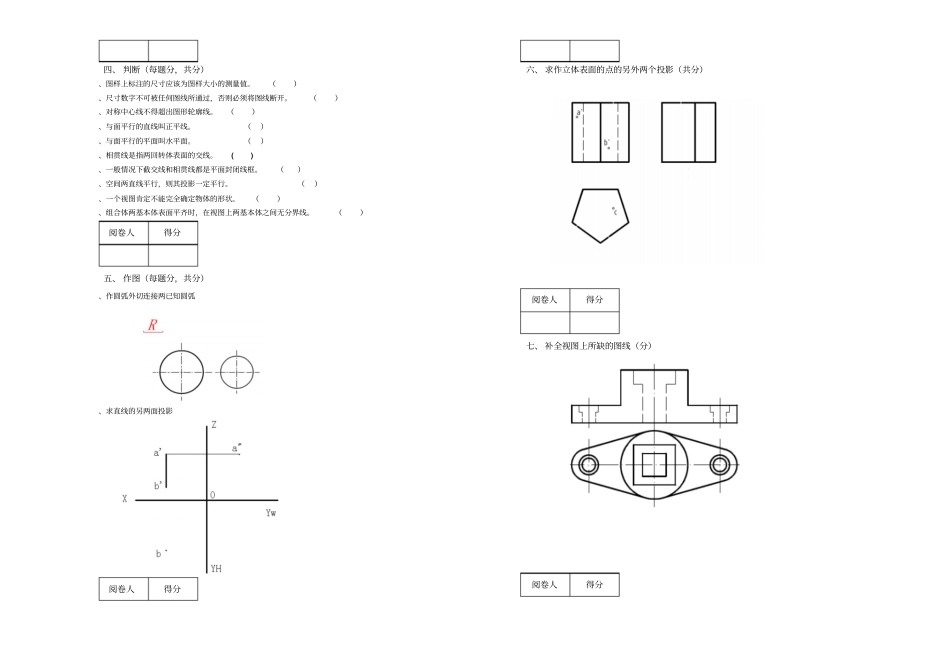

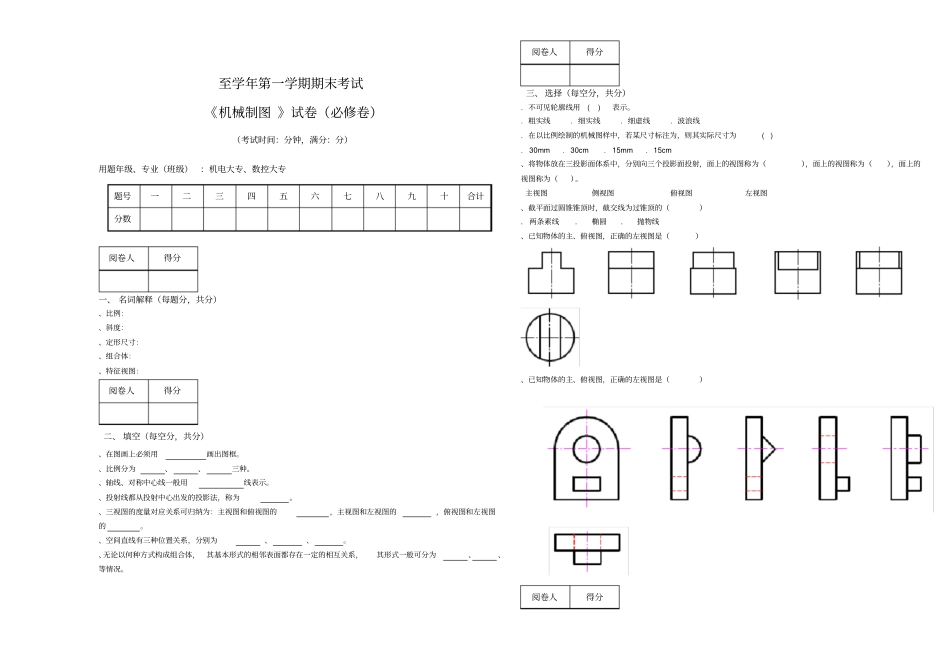

至学年第一学期期末考试《机械制图 》试卷（必修卷）（考试时间：分钟，满分：分）用题年级、专业（班级）：机电大专、数控大专题号一二三四五六七八九十合计分数阅卷人得分一、 名词解释（每题分，共分）、比例：、斜度：、定形尺寸：、组合体：、特征视图：阅卷人得分二、 填空（每空分，共分）、在图画上必须用画出图框。、比例分为、、三种。、轴线、对称中心线一般用线表示。、投射线都从投射中心出发的投影法，称为。、三视图的度量对应关系可归纳为：主视图和俯视图的，主视图和左视图的，俯视图和左视图的。、空间直线有三种位置关系，分别为、、。、无论以何种方式构成组合体，其基本形式的相邻表面都存在一定的相互关系，其形式一般可分为、、等情况。阅卷人得分三、 选择（每空分，共分）．不可见轮廓线用( )表示。．粗实线．细实线．细虚线．波浪线．在以比例绘制的机械图样中，若某尺寸标注为，则其实际尺寸为( ) ． 30mm ．30cm ． 15mm ．15cm 、将物体放在三投影面体系中，分别向三个投影面投射，面上的视图称为（），面上的视图称为（），面上的视图称为（）。主视图侧视图俯视图左视图、截平面过圆锥锥顶时，截交线为过锥顶的（）. 两条素线 .椭圆 .抛物线、已知物体的主、俯视图，正确的左视图是（）、已知物体的主、俯视图，正确的左视图是（）阅卷人得分四、 判断（每题分，共分）、图样上标注的尺寸应该为图样大小的测量值。（）、尺寸数字不可被任何图线所通过，否则必须将图线断开。（）、对称中心线不得超出图形轮廓线。（）、与面平行的直线叫正平线。（）、与面平行的平面叫水平面。（）、相贯线是指两回转体表面的交线。( )、一般情况下截交线和相贯线都是平面封闭线框。（）、空间两直线平行，则其投影一定平行。（）、一个视图肯定不能完全确定物体的形状。（）、组合体两基本体表面平齐时，在视图上两基本体之间无分界线。（）阅卷人得分五、 作图（每题分，共分）、作圆弧外切连接两已知圆弧、求直线的另两面投影阅卷人得分六、 求作立体表面的点的另外两个投影（共分）阅卷人得分七、 补全视图上所缺的图线（分）阅卷人得分
