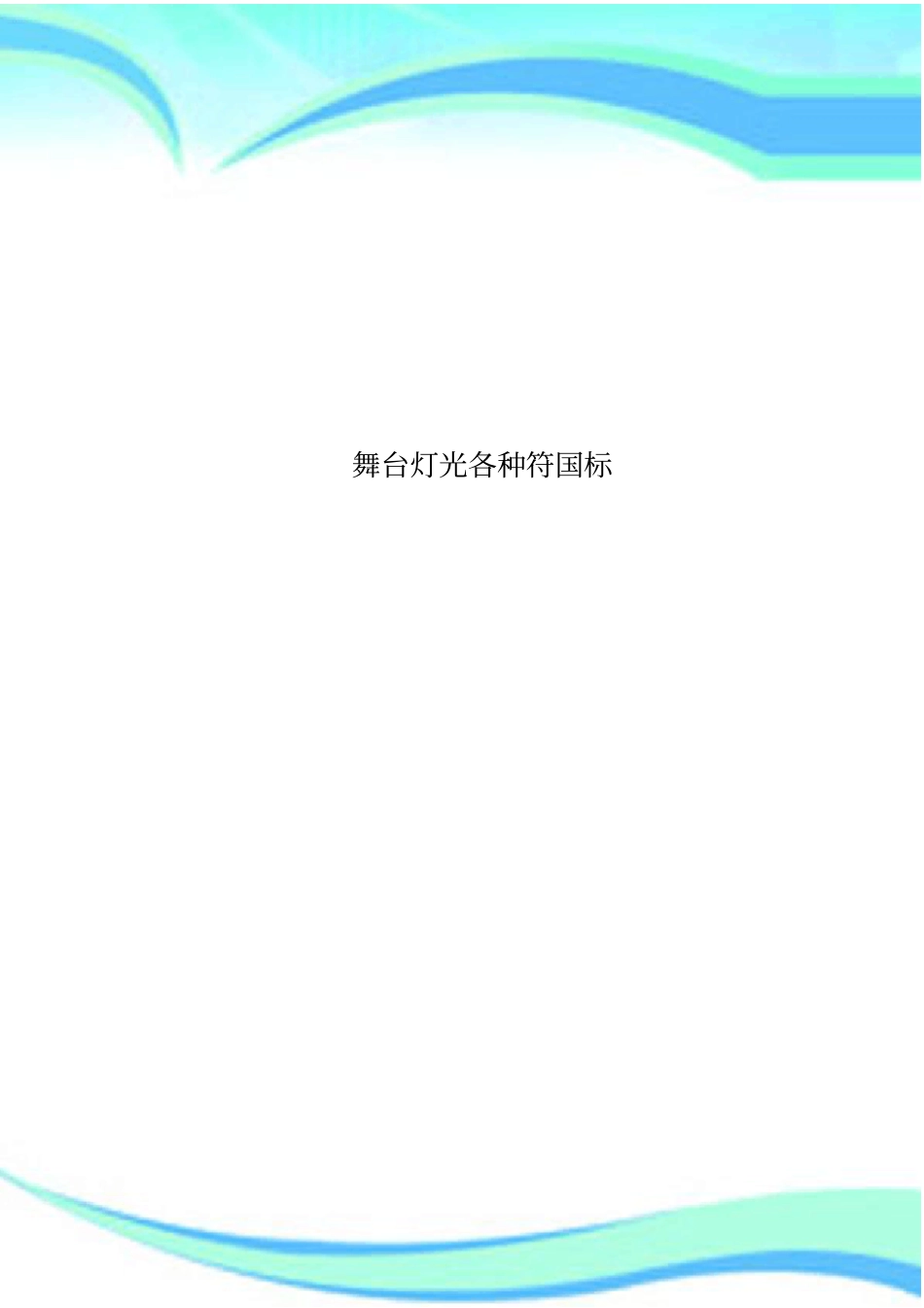

舞台灯光各种符国标

舞台灯光各种符国标2 ————————————————————————————————作者：————————————————————————————————日期：3 舞台灯光的各种符号国标本标准的图符部分参照采用了国际照明委员会(CIE) 推荐使用的舞台灯光灯具符号。本标准参考了北京照明学会出版的建议性技术文件《舞台灯光常用术语及图符代号} ；上海 戏剧学院设计，浙江舞台电子技术研究所生产的《舞台照明灯具绘图模板》及英、美、日等国的有关符号。国家技术监督局新近发布了GB／TI ．1— 19934《标准化工作导则第1 单元，标准的起草与表述规则，第 1 部分：标准编写的基本规定》，对标准的编写作了新的规定，本标准按新的规定编写。本标准从 1995 年 10 月 1 日起实施。本标准的附录 A、附录 B、附录 C都是标准的附录。本标准由文化部科技司提出由文化部归口。本标准负责起草单位： 上海舞台技术研究所， 参加起草单位： 上海光耀电影照相器材厂、邯郸灯具厂。本标准主要起草人：石慰苍、田活、李国良、赵庆岚。4 1 范围1.1 基本规则本标准规定了舞台灯光设计中使用的图形、符号、代号及绘制灯位图、 布光图的基本规则。1 范围1.2 图例标示本标准适用于灯光设计人员表示设计意图而绘制的灯位图，布光图。图形符号部分也适用于灯具生产厂产品包装的识别标志. 1 范围1.3 布光参照本标准中的灯位图、 布光图及相关术语主要用于镜框式舞台，其他形式的舞台及与舞台灯光设计有近似功能的场合参照使用。2 引用标准GB4457— 84 机械制图GB7093.1— 7093.4 — 86 图形符号表示规则GB／T14076— 93 影视舞台灯具通用技术条件5 JGJS7一 88 剧场建筑设计规范3.1 镜框式舞台在表演区的前部使用镜框形台口的舞台。3.2 灯位图表示舞台灯具 (以下简称灯具 ) 的安装位置，并标明配用灯种、 性能、附件的示图。3.3 布光图表示灯具光束的投射位置、投射范围及色彩变化的示图。3.4 台口线沿舞台建筑台口内侧虚设的一条横向轴线，用细点划线表示( 见图 1) 3.5 中轴线沿台口线中心点伸向舞台后部中心点的一条虚设的轴线，用细点划线表示。( 见图 1) 6 见图 1 3.6 大幕线大幕在舞台平面上的投影线，用波浪线表示。( 见图 1 3.7 幕线幕布在舞台面上的投影线，用流浪线表示。( 见图 1) 3.8 舞台方位以演员站立舞台上，面向观众的左右为舞台的左右方位( 左方又称下场门，右方又称...
