航空摄影测量技术设计书

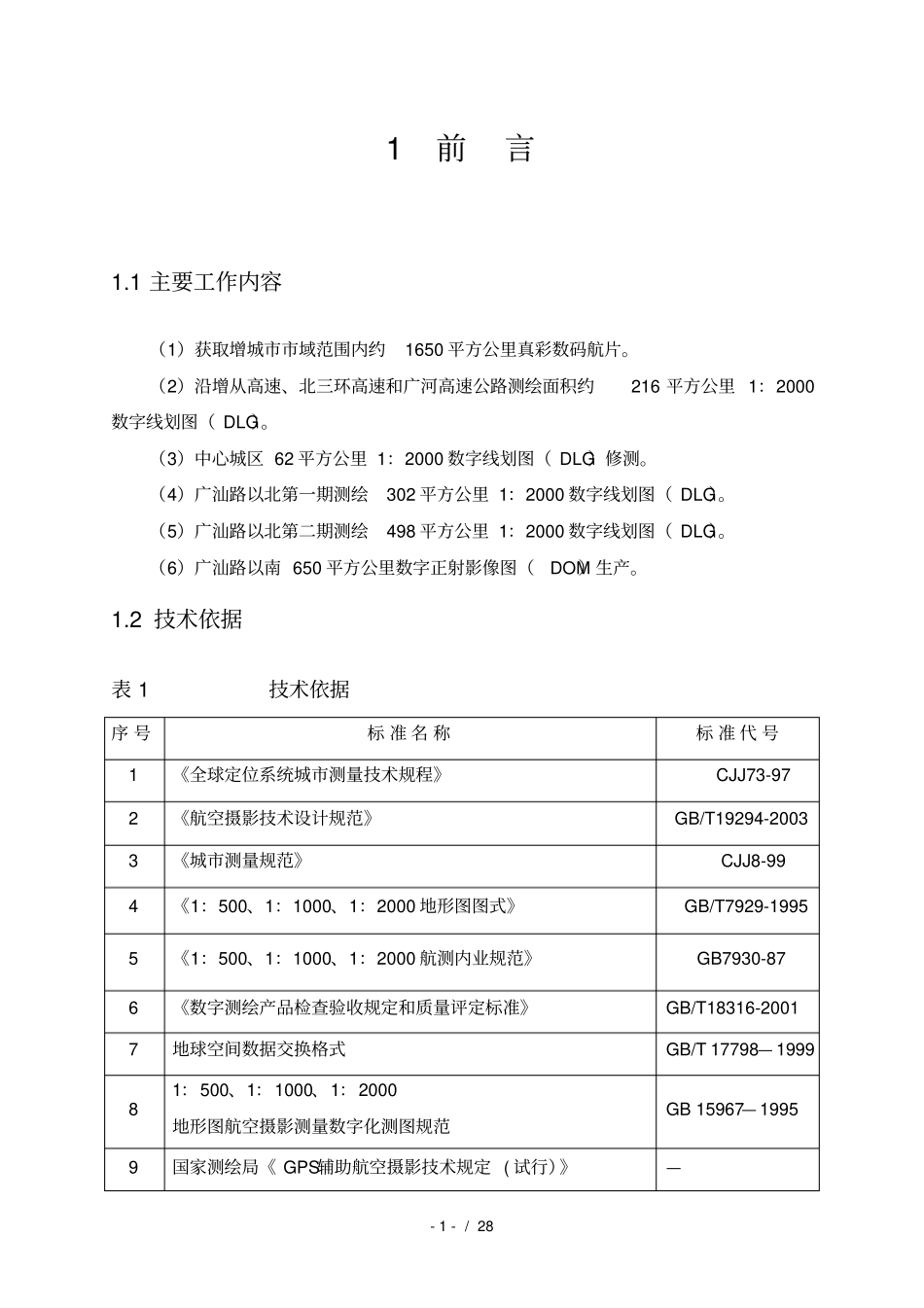

- 1 - / 28 1 前言1.1 主要工作内容（1）获取增城市市域范围内约1650 平方公里真彩数码航片。（2）沿增从高速、北三环高速和广河高速公路测绘面积约216 平方公里 1：2000数字线划图（ DLG）。（3）中心城区 62 平方公里 1：2000 数字线划图（ DLG）修测。（4）广汕路以北第一期测绘302 平方公里 1：2000 数字线划图（ DLG）。（5）广汕路以北第二期测绘498 平方公里 1：2000 数字线划图（ DLG）。（6）广汕路以南 650 平方公里数字正射影像图（DOM）生产。1.2 技术依据表 1 技术依据序 号标 准 名 称标 准 代 号1 《全球定位系统城市测量技术规程》CJJ73-97 2 《航空摄影技术设计规范》GB/T19294-2003 3 《城市测量规范》CJJ8-99 4 《1：500、1：1000、1：2000 地形图图式》GB/T7929-1995 5 《1：500、1：1000、1：2000 航测内业规范》GB7930-87 6 《数字测绘产品检查验收规定和质量评定标准》GB/T18316-2001 7 地球空间数据交换格式GB/T 17798— 1999 8 1：500、1：1000、1：2000 地形图航空摄影测量数字化测图规范GB 15967— 1995 9 国家测绘局《 GPS辅助航空摄影技术规定 ( 试行）》—- 2 - / 28 10 国家三、四等水准测量规范GB 12898— 91 11 数字测绘产品质量要求第1 部分 : 数字线划地形图，数字高程模型质量要求GB/T17941.1—2000 12 《1：500、1：1000、1：2000 航测外业规范》GB7931-87 13 《测绘产品检查验收规定》CH1002-95 14 《测绘产品质量评定标准》CH1003-95 15 《1：500、1：1000、1： 2000 地形图数字化规范》GB/T17160— 1997 16 《数字地形图系列和基本要求》GB/T18315— 2001 17 《1：500、1：1000、1： 2000 地形图要素分类与代码》GB/T1804— 93 18 乙方技术设计书（经甲方批准）—1.3 测区概况增城市地理位置十分优越。位于珠江三角洲东北部。因地处连接香港、深圳、广州三个大都市的中部，被称之为“黄金走廊”。全市地形北高南低，北部山地面积约占全市面积的8.3%；丘陵主要分布在中部，约占全市面积的 35.1%，低丘和台地集中在中南部， 约占全市面积的 23.2 ％；南部是广阔而典型的三角洲平原，加上河谷平原，约占全市面积的33.4%。航摄范围以行政境界为基础采用满图幅方式进行外扩设计。1.4 气候状况增城市气候温和，土地肥沃，风调雨顺，全年平均气温为 22.2 度，年降雨量 1869mm。4～9 月为雨季，占...
