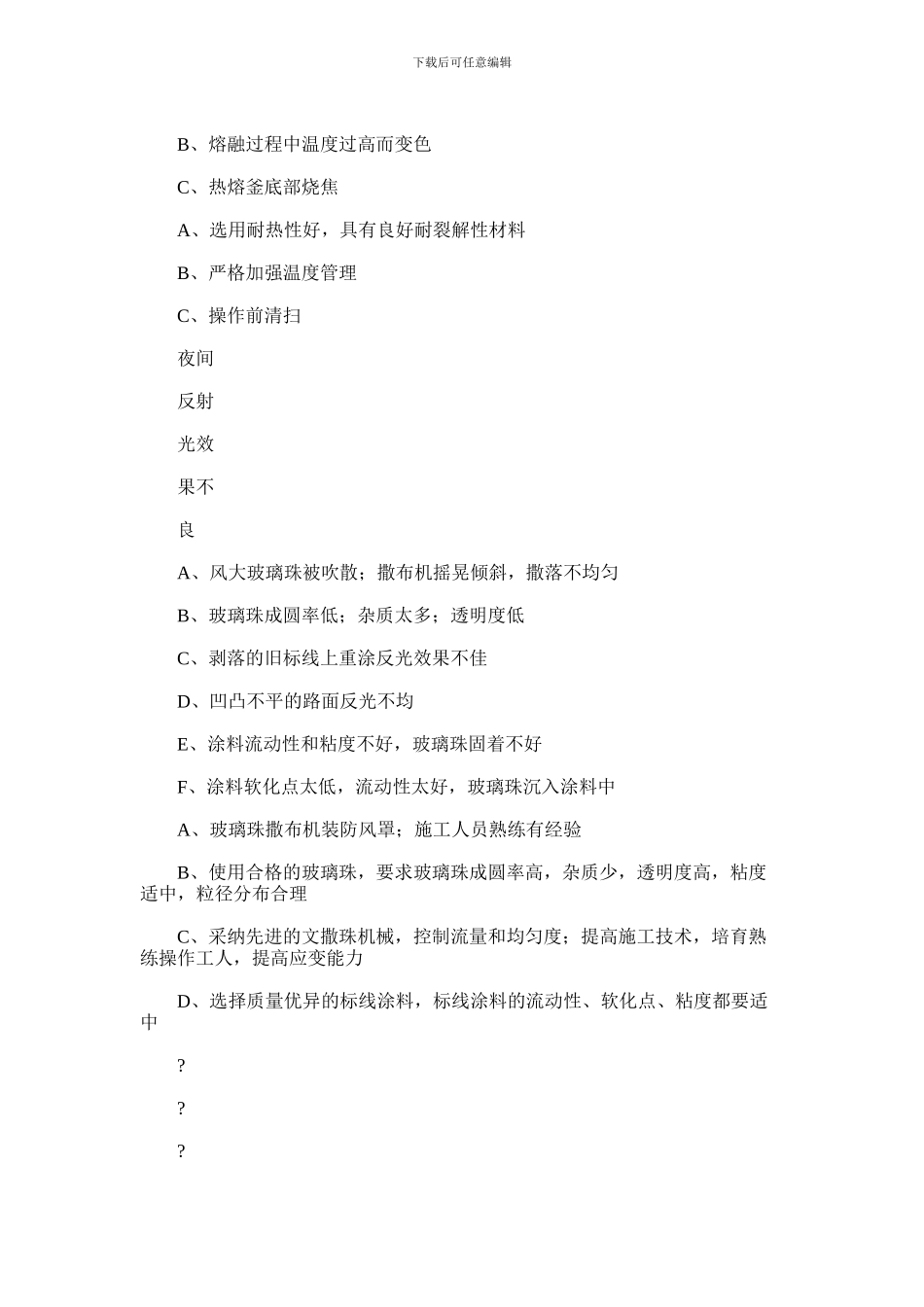

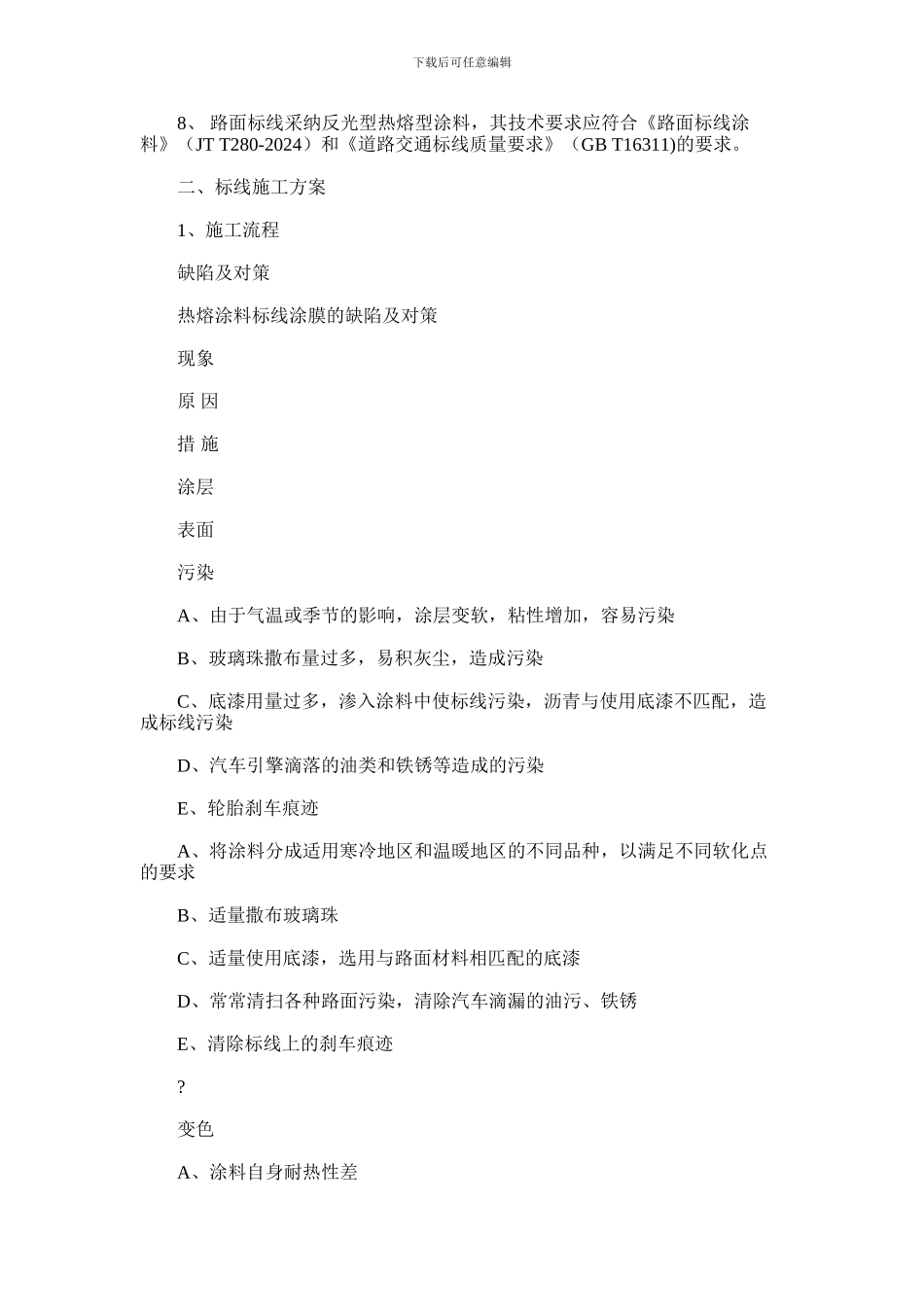

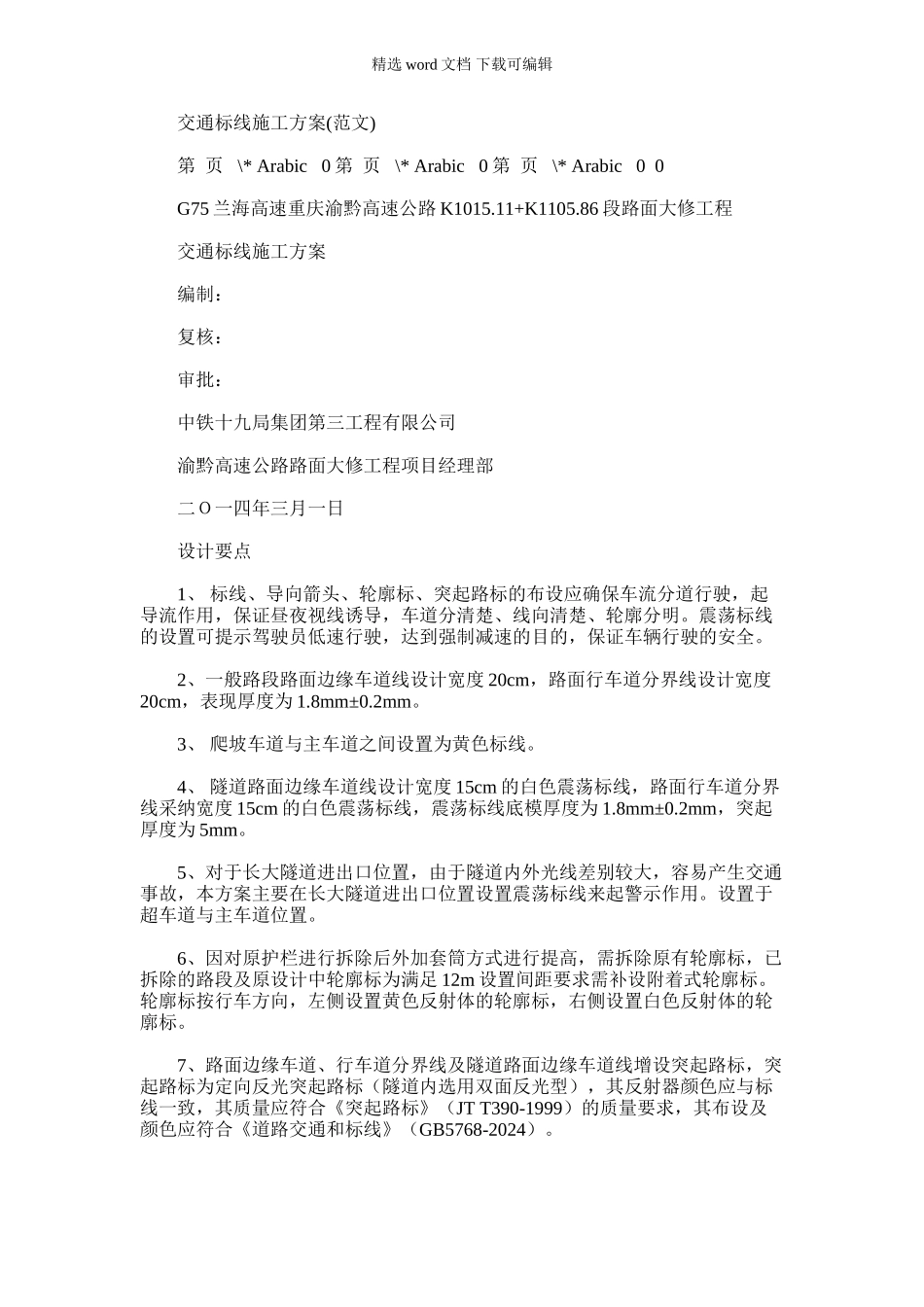

精选 word 文档 下载可编辑 交通标线施工方案(范文) 第 页 \* Arabic 0 第 页 \* Arabic 0 第 页 \* Arabic 0 0 G75 兰海高速重庆渝黔高速公路 K1015.11+K1105.86 段路面大修工程 交通标线施工方案 编制: 复核: 审批: 中铁十九局集团第三工程有限公司 渝黔高速公路路面大修工程项目经理部 二O一四年三月一日 设计要点 1 、 标线、导向箭头、轮廓标、突起路标的布设应确保车流分道行驶,起导流作用,保证昼夜视线诱导,车道分清楚、线向清楚、轮廓分明。震荡标线的设置可提示驾驶员低速行驶,达到强制减速的目的,保证车辆行驶的安全。 2、一般路段路面边缘车道线设计宽度 20cm,路面行车道分界线设计宽度20cm,表现厚度为 1.8mm±0.2mm。 3 、 爬坡车道与主车道之间设置为黄色标线。 4 、 隧道路面边缘车道线设计宽度 15cm 的白色震荡标线,路面行车道分界线采纳宽度 15cm 的白色震荡标线,震荡标线底模厚度为 1.8mm±0.2mm,突起厚度为 5mm。 5、对于长大隧道进出口位置,由于隧道内外光线差别较大,容易产生交通事故,本方案主要在长大隧道进出口位置设置震荡标线来起警示作用。设置于超车道与主车道位置。 6、因对原护栏进行拆除后外加套筒方式进行提高,需拆除原有轮廓标,已拆除的路段及原设计中轮廓标为满足 12m 设置间距要求需补设附着式轮廓标。轮廓标按行车方向,左侧设置黄色反射体的轮廓标,右侧设置白色反射体的轮廓标。 7、路面边缘车道、行车道分界线及隧道路面边缘车道线增设突起路标,突起路标为定向反光突起路标(隧道内选用双面反光型),其反射器颜色应与标线一致,其质量应符合《突起路标》(JT T390-1999)的质量要求,其布设及颜色应符合《道路交通和标线》(GB5768-2024)。下载后可任意编辑 8 、 路面标线采纳反光型热熔型涂料,其技术要求应符合《路面标线涂料》(JT T280-2024)和《道路交通标线质量要求》(GB T16311)的要求。 二、标线施工方案 1、施工流程 缺陷及对策 热熔涂料标线涂膜的缺陷及对策 现象 原 因 措 施 涂层 表面 污染 A、由于气温或季节的影响,涂层变软,粘性增加,容易污染 B、玻璃珠撒布量过多,易积灰尘,造成污染 C、底漆用量过多,渗入涂料中使标线污染,沥青与使用底漆不匹配,造成标线污染 D、汽车引擎滴落的油类和铁锈等造成的污染 E、轮胎刹车痕迹 A、将涂料分成适用寒冷地区和温暖地区的不同品种,以...
