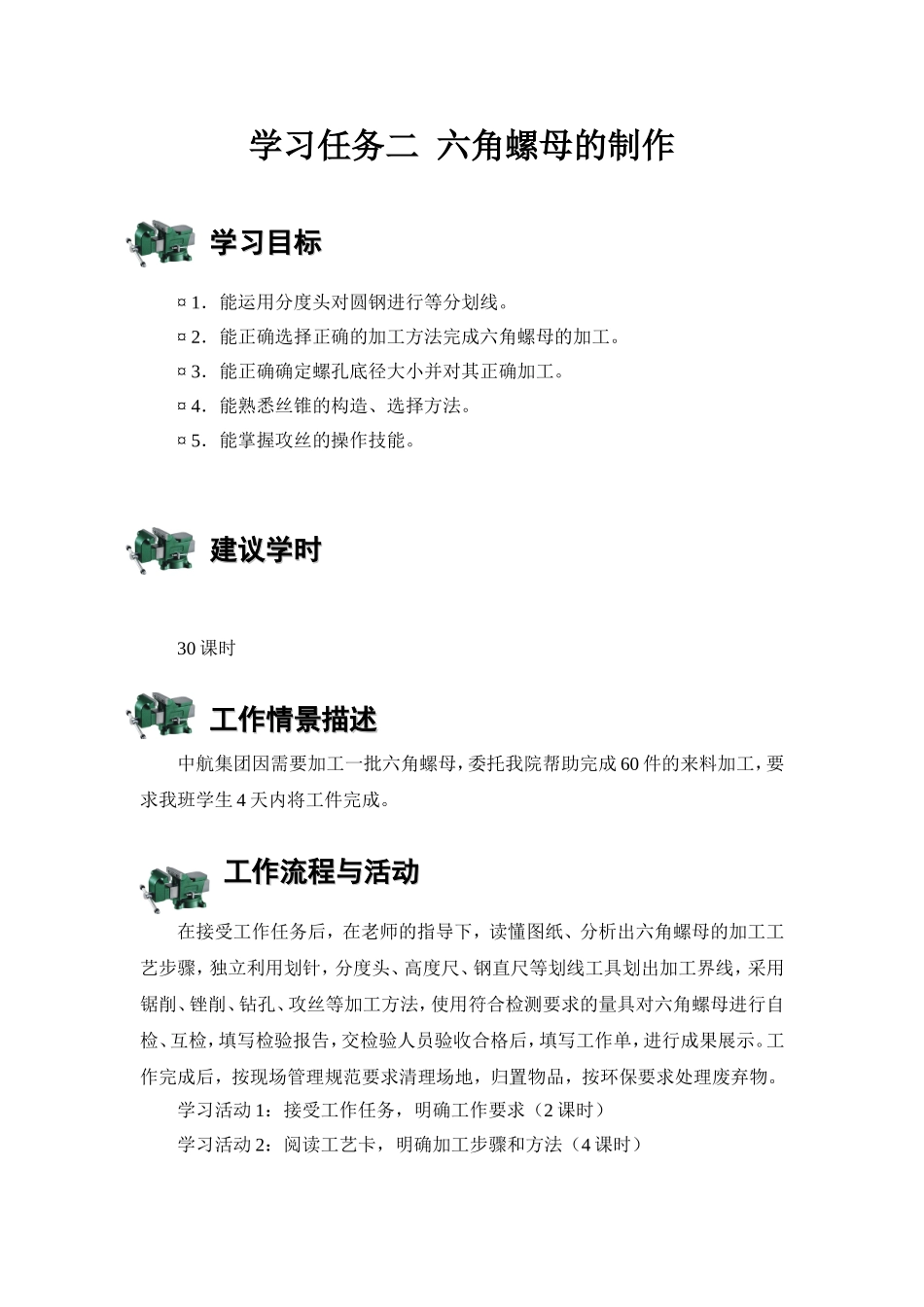

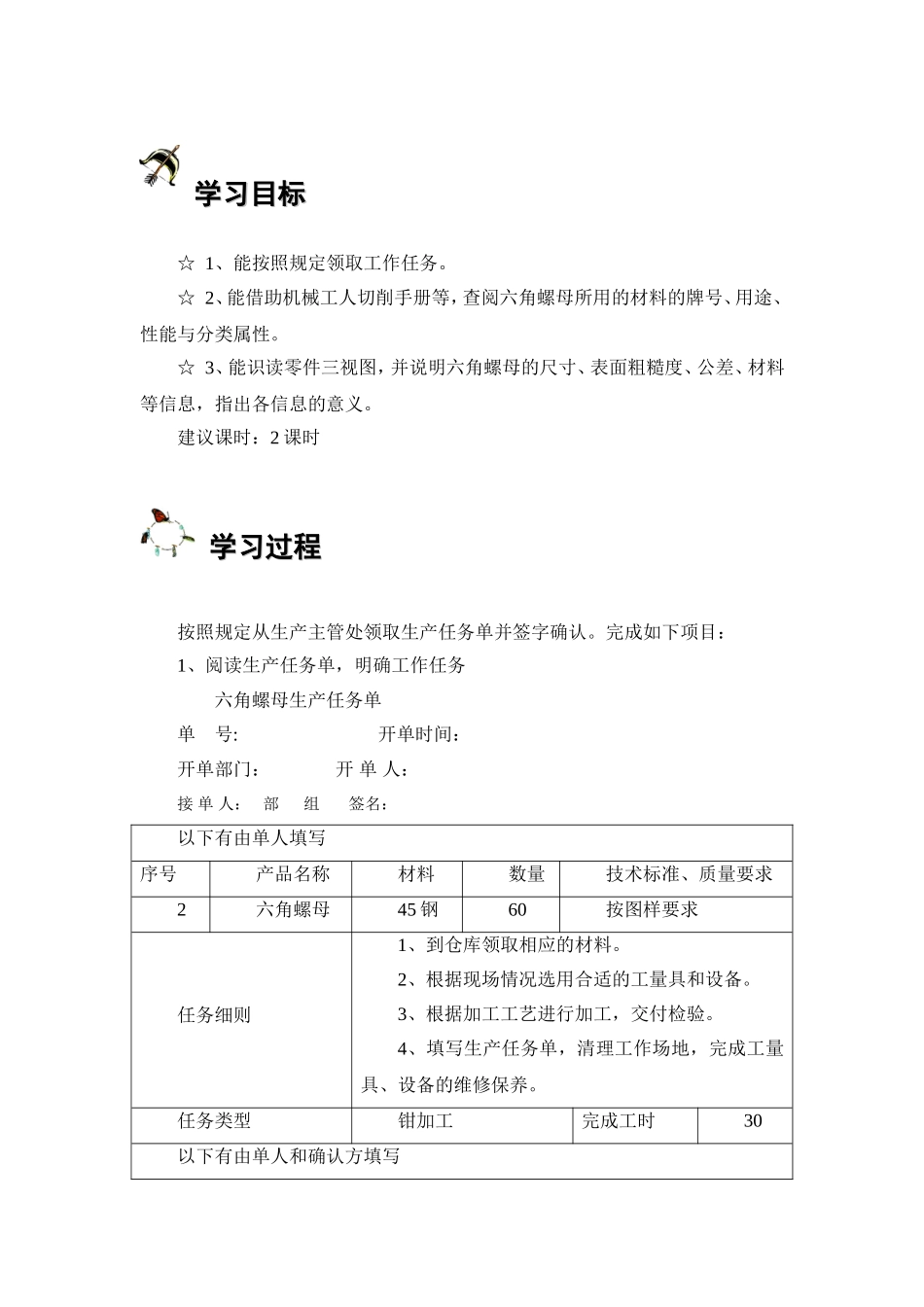

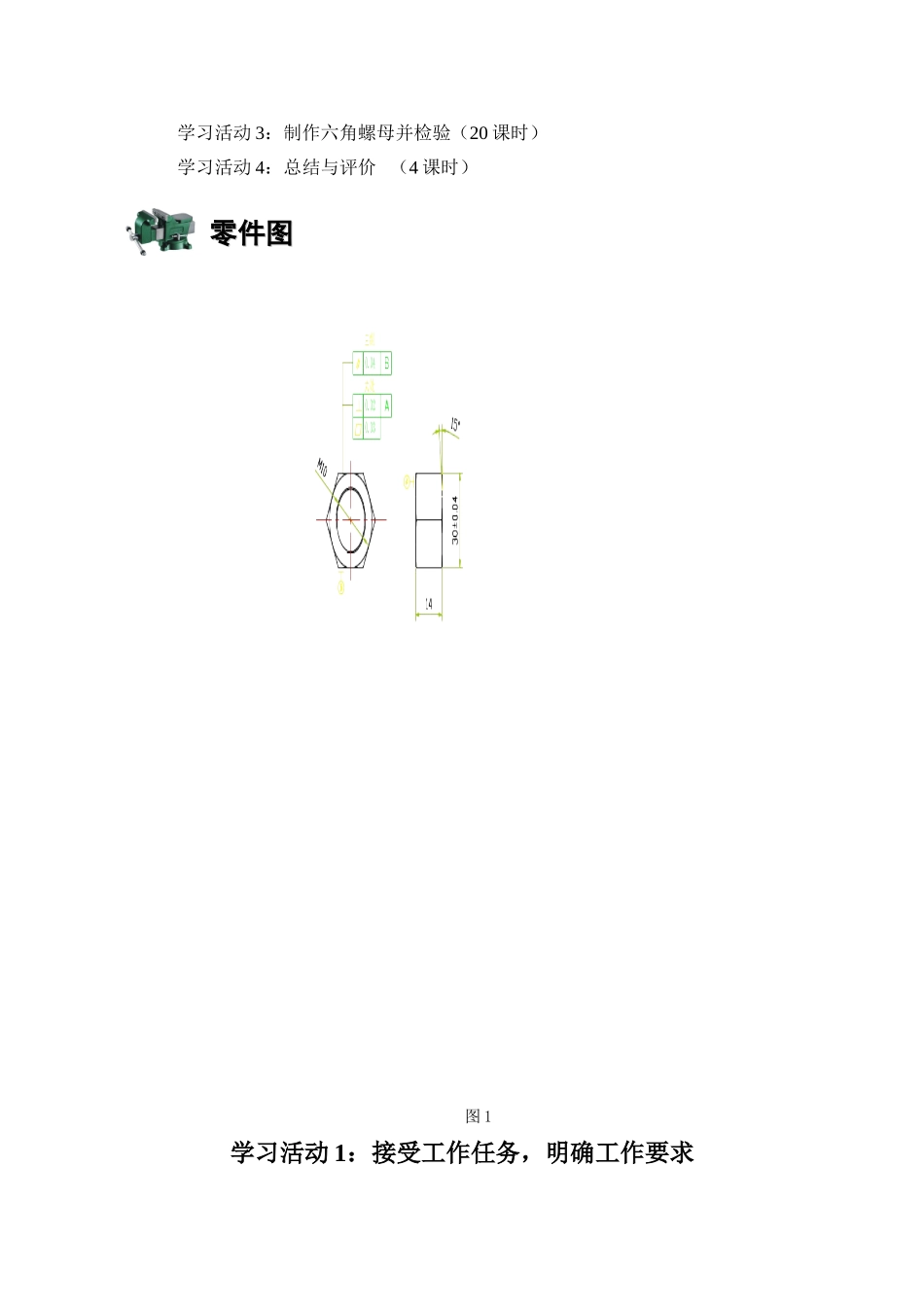

学习任务二六角螺母的制作学习目标学习目标¤1．能运用分度头对圆钢进行等分划线。¤2．能正确选择正确的加工方法完成六角螺母的加工。¤3．能正确确定螺孔底径大小并对其正确加工。¤4．能熟悉丝锥的构造、选择方法。¤5．能掌握攻丝的操作技能。建议学时建议学时30课时工作情景描述工作情景描述中航集团因需要加工一批六角螺母，委托我院帮助完成60件的来料加工，要求我班学生4天内将工件完成。工作流程与活动工作流程与活动在接受工作任务后，在老师的指导下，读懂图纸、分析出六角螺母的加工工艺步骤，独立利用划针，分度头、高度尺、钢直尺等划线工具划出加工界线，采用锯削、锉削、钻孔、攻丝等加工方法，使用符合检测要求的量具对六角螺母进行自检、互检，填写检验报告，交检验人员验收合格后，填写工作单，进行成果展示。工作完成后，按现场管理规范要求清理场地，归置物品，按环保要求处理废弃物。学习活动1：接受工作任务，明确工作要求（2课时）学习活动2：阅读工艺卡，明确加工步骤和方法（4课时）学习活动3：制作六角螺母并检验（20课时）学习活动4：总结与评价（4课时）零件图零件图图1学习活动1：接受工作任务，明确工作要求学习目标学习目标☆1、能按照规定领取工作任务。☆2、能借助机械工人切削手册等，查阅六角螺母所用的材料的牌号、用途、性能与分类属性。☆3、能识读零件三视图，并说明六角螺母的尺寸、表面粗糙度、公差、材料等信息，指出各信息的意义。建议课时：2课时学习过程学习过程按照规定从生产主管处领取生产任务单并签字确认。完成如下项目：1、阅读生产任务单，明确工作任务六角螺母生产任务单单号:开单时间：开单部门：开单人：接单人：部组签名：以下有由单人填写序号产品名称材料数量技术标准、质量要求2六角螺母45钢60按图样要求任务细则1、到仓库领取相应的材料。2、根据现场情况选用合适的工量具和设备。3、根据加工工艺进行加工，交付检验。4、填写生产任务单，清理工作场地，完成工量具、设备的维修保养。任务类型钳加工完成工时30以下有由单人和确认方填写领取材料仓库管理员（签名）年月日领取工量具完成质量（小组评价）班组长（签名）年月日用户意见（教师评价）用户（签名）年月日改进措施（反馈改良）注：生产任务单与零件图样、工艺卡一起领取。(1)请根据生产任务单，明确零件名称、制作材料、零件数量和完成时间。零件名称：制作材料：零件数量：完成时间：(2)查询资料或咨询老师，明确六角螺母的用途。答：3）45钢能满足六角螺母需要的性能要求吗？答4）解释定义优质碳素结构钢：45：2.分析零件图样，明确加工技术要求（1）解释图中所标注的形位公差符号（2）解释图中所标注的尺寸公差符号（3）解释图中所标注的粗糙度符号（4）为了进一步掌握六角螺母的图样信息，请按照原图抄画六角螺母的三视图。（可以附图纸，粘贴于此）学习活动2阅读工艺卡，明确加工步骤和方法学习目标学习目标☆1、能正确识读加工工艺卡，明确加工步骤。☆2、能识别常用划线工具及相应的辅助具，知道划线工具的使用方法。☆3、能根据工件加工要求，合理选择钻头的规格。☆4、能正确使用划线工具进行划线。建议课时：4课时学习过程学习过程阅读并分析六角螺母加工工艺卡，完成如下项目：序号工步名称设备名称设备型号工具编号工具名称工序内容单位工时备注1检查台虎钳手锤、钢直尺对六角螺母的毛坯作形状及尺寸检查，并进行矫正、台钻2划线分度头、高度游标卡尺、V型铁、划针、钢板尺划线3锯、锉削锉刀、锯弓加工六角螺母的六个面4钻攻锉刀、钻头、丝锥、绞杠、手锤、样冲钻、攻M12的螺纹孔编制审核批准会签编制日期1、加工步骤的确定与分析（1）请对照加工工艺卡，说明六角螺母加工工艺卡中的工序名称及对应工序内容，明确加工步骤。（2）如何保证六个面的尺寸要求答：（3）对于面与面的平行度与垂直度的要求该如何保证答：2、分析工艺卡，明确需要用到的工具（1）阅读工艺卡，确定六角螺母制作需要用到的工具和辅具，并填写下表。将需要领取的工具填写到生产任务单的相应位置。序号工具名称工具材料工具材料性能用途1划针弹簧钢丝或高速钢锋利、不易磨...
