2024年多功能电力仪表产品使用手册

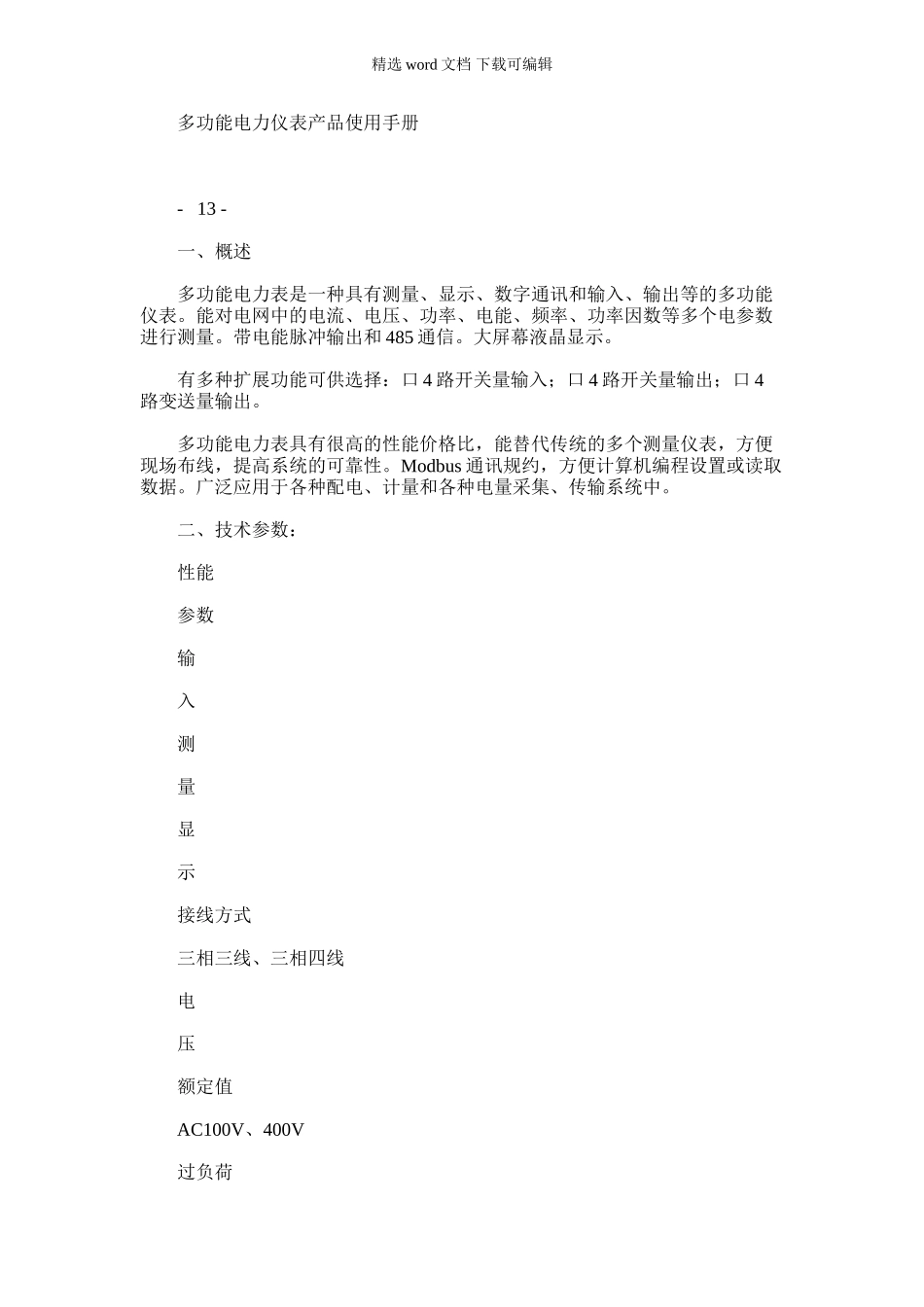

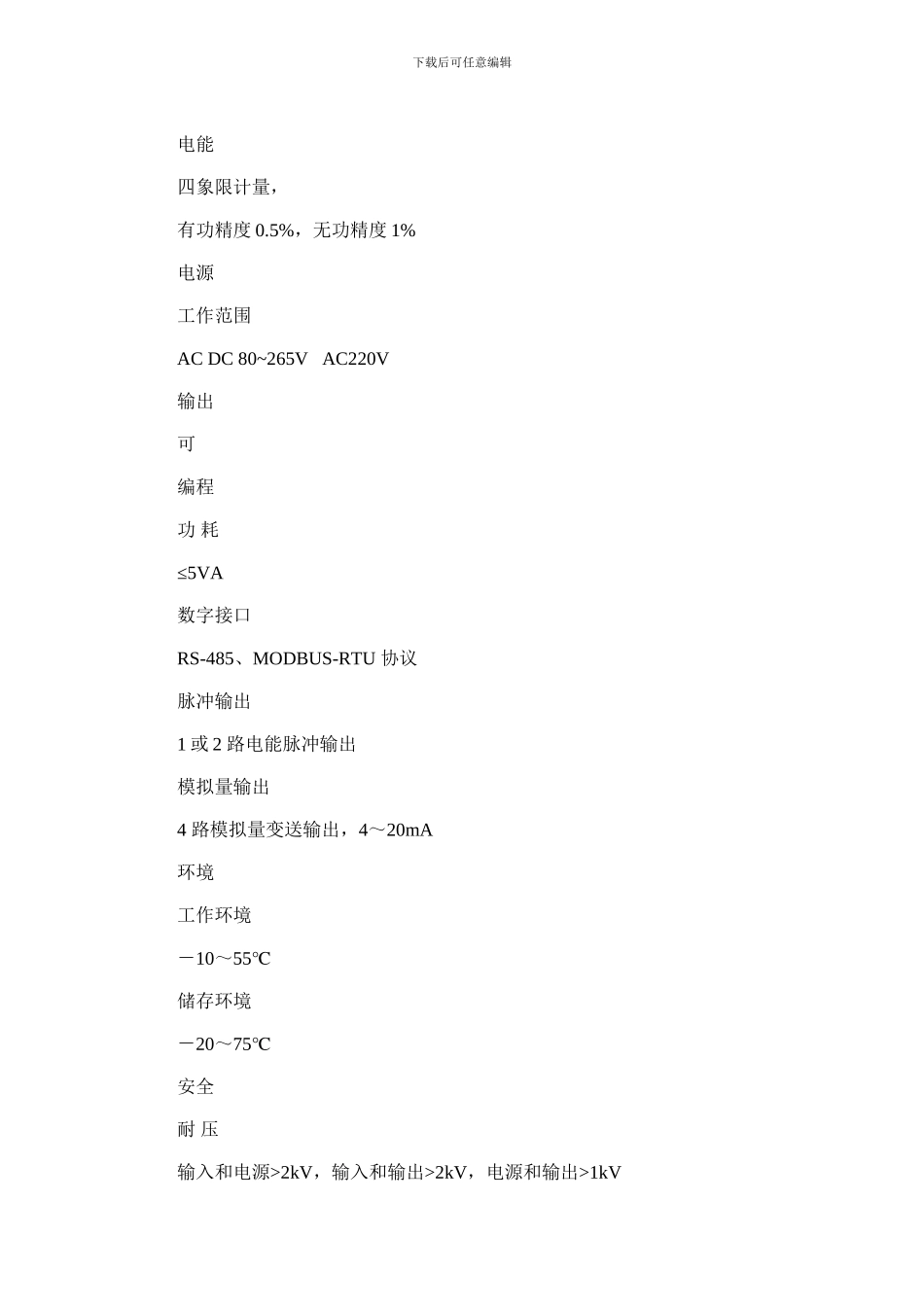

精选 word 文档 下载可编辑 多功能电力仪表产品使用手册 - 13 - 一、概述 多功能电力表是一种具有测量、显示、数字通讯和输入、输出等的多功能仪表。能对电网中的电流、电压、功率、电能、频率、功率因数等多个电参数进行测量。带电能脉冲输出和 485 通信。大屏幕液晶显示。 有多种扩展功能可供选择：口 4 路开关量输入；口 4 路开关量输出；口 4路变送量输出。 多功能电力表具有很高的性能价格比，能替代传统的多个测量仪表，方便现场布线，提高系统的可靠性。Modbus 通讯规约，方便计算机编程设置或读取数据。广泛应用于各种配电、计量和各种电量采集、传输系统中。 二、技术参数： 性能 参数 输 入 测 量 显 示 接线方式 三相三线、三相四线 电 压 额定值 AC100V、400V 过负荷下载后可任意编辑 测量：1.2 倍 瞬时：2 倍 10s 功 耗 <1VA （每相） 阻 抗 >300kΩ 精 度 精度等级 0.5 电 流 额定值 AC1A、5A 过负荷 持续：1.2 倍 瞬时：10 倍 10s 功 耗 <0.4VA （每相） 阻 抗 <20mΩ 精 度 RMS 测量，精度等级 0.5 频 率 40～60Hz，精度 0.1Hz 功 率 有功、无功、视在功率，精度 0.5% 显 示 可编程设置、切换 LCD 显示下载后可任意编辑 电能 四象限计量， 有功精度 0.5%，无功精度 1% 电源 工作范围 AC DC 80~265V AC220V 输出 可 编程 功 耗 ≤5VA 数字接口 RS-485、MODBUS-RTU 协议 脉冲输出 1 或 2 路电能脉冲输出 模拟量输出 4 路模拟量变送输出，4～20mA 环境 工作环境 －10～55℃ 储存环境 －20～75℃ 安全 耐 压 输入和电源>2kV，输入和输出>2kV，电源和输出>1kV下载后可任意编辑 绝 缘 输入、输出、电源对机壳>5M 1 辅助电源： 仪表电源采纳 AC220V 和 AC DC 电源，建议采纳 AC 220V 电源。请保证所提供的电源适用于该系列的产品，以防止损坏产品。 注：采纳沟通供电时，建议在火线一侧安装 1A 保险丝。 电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。 2 输入信号： 多功能电力仪表采纳了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。 说明： A、电压输入：输入电压应不高于产品的额定输入电压（100V 或 400V），否则应考虑使用 PT，在电压输入端须安装 1A 保险丝。 B、电流输入...
