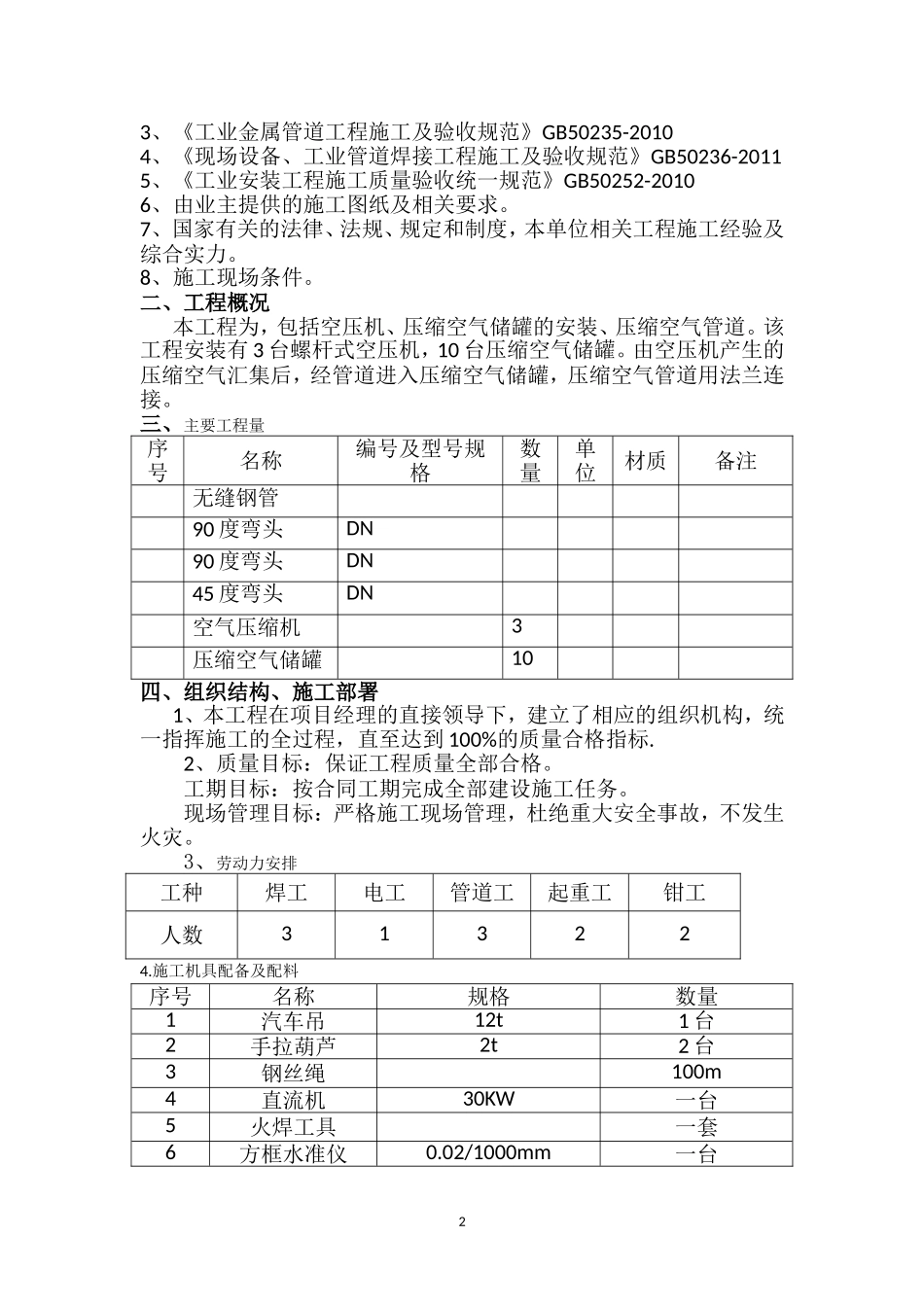

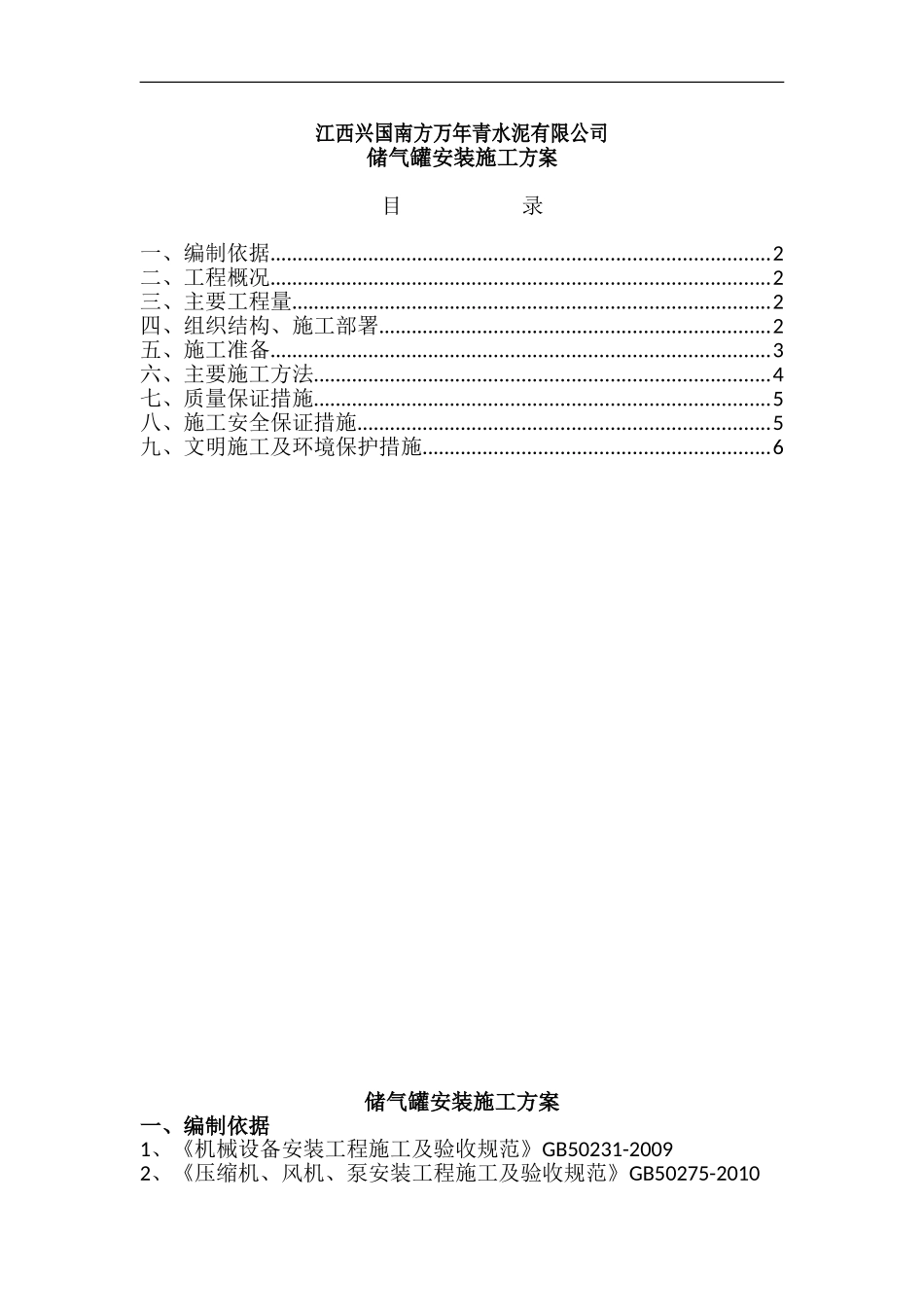

江西兴国南方万年青水泥有限公司储气罐安装施工方案目录一、编制依据...........................................................................................2二、工程概况...........................................................................................2三、主要工程量.......................................................................................2四、组织结构、施工部署.......................................................................2五、施工准备...........................................................................................3六、主要施工方法...................................................................................4七、质量保证措施...................................................................................5八、施工安全保证措施...........................................................................5九、文明施工及环境保护措施...............................................................6储气罐安装施工方案一、编制依据1、《机械设备安装工程施工及验收规范》GB50231-20092、《压缩机、风机、泵安装工程施工及验收规范》GB50275-20103、《工业金属管道工程施工及验收规范》GB50235-20104、《现场设备、工业管道焊接工程施工及验收规范》GB50236-20115、《工业安装工程施工质量验收统一规范》GB50252-20106、由业主提供的施工图纸及相关要求。7、国家有关的法律、法规、规定和制度，本单位相关工程施工经验及综合实力。8、施工现场条件。二、工程概况本工程为，包括空压机、压缩空气储罐的安装、压缩空气管道。该工程安装有3台螺杆式空压机，10台压缩空气储罐。由空压机产生的压缩空气汇集后，经管道进入压缩空气储罐，压缩空气管道用法兰连接。三、主要工程量序号名称编号及型号规格数量单位材质备注无缝钢管90度弯头DN90度弯头DN45度弯头DN空气压缩机3压缩空气储罐10四、组织结构、施工部署1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格指标.2、质量目标：保证工程质量全部合格。工期目标：按合同工期完成全部建设施工任务。现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。3、劳动力安排工种焊工电工管道工起重工钳工人数313224.施工机具配备及配料序号名称规格数量1汽车吊12t1台2手拉葫芦2t2台3钢丝绳100m4直流机30KW一台5火焊工具一套6方框水准仪0.02/1000mm一台27常用钳工机具根据实际情况定8载重汽车8吨一辆9交流机32KW1台五、施工准备1、图纸准备：为了更好地进行施工，施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。2、技术准备：土建施工过程中，要求土建专业按图纸预留孔洞，技术人员要到现场核实尺寸，避免返工。3、材料准备：3.1管材：压缩空气系统采用无缝钢管，并酸洗镀锌法兰连接，或无缝钢管焊接，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，施工前应用钢刷对无缝钢管除锈，并在现场码放整齐。3.2管件：要求表面平整，无角度不标准缺陷，并在现场码放整齐。3.3阀门：采用的阀门，铸造规矩，无毛刺、裂纹，开关灵活严密，丝扣无损伤，直角和角度正确，强度符合要求，手轮无损伤。施工前应进行试压。3.4附属装置：前、后置过滤器，压缩空气储罐，应符合设计要求，并有出厂合格证和说明书。3.5其它材料：型钢、管卡子、螺栓、螺母、衬垫、垫圈、电气焊条等，选用符合标准要求。4、主要机具：4.1机具：吊车、钢丝绳、倒链、砂轮锯、套丝机、电焊机、气焊机。4.2工具：管钳、压力案、台虎钳、气焊工具、手锯、活板子。4.3其它：水平尺、钢卷尺、线坠、小线等。六、主要施工方法施工顺序：施工准备→设备就位→清理管道→压缩空气管道法兰安装→附属装置安装→试压清扫冲洗→防腐→调试验收施工方法：1、空压机、储气罐就位。检查混凝土平台基础，平台牢固平整，用钢丝绳在吊装位置将设备捆好，用12t吊车将设备吊起，放置在混凝土平台标定的...
