储油罐外防腐工程施工方案VIP免费

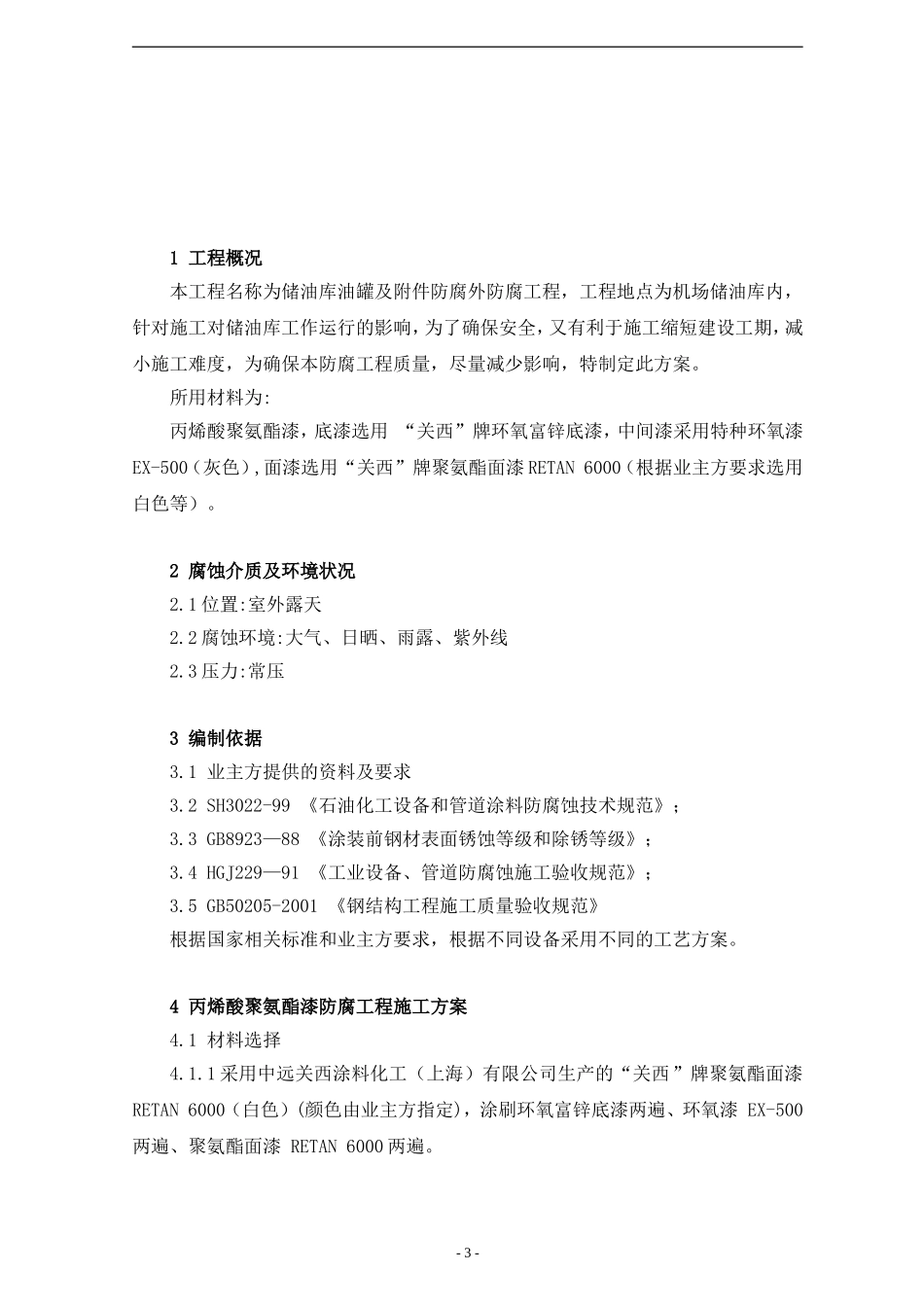

【储油库油罐及附件防腐】外防腐工程施工方案会签栏-1-施工单位监理单位建设单位编制：审核：批准：-2-1工程概况本工程名称为储油库油罐及附件防腐外防腐工程，工程地点为机场储油库内，针对施工对储油库工作运行的影响，为了确保安全，又有利于施工缩短建设工期，减小施工难度，为确保本防腐工程质量，尽量减少影响，特制定此方案。所用材料为:丙烯酸聚氨酯漆，底漆选用“关西”牌环氧富锌底漆，中间漆采用特种环氧漆EX-500（灰色）,面漆选用“关西”牌聚氨酯面漆RETAN6000（根据业主方要求选用白色等）。2腐蚀介质及环境状况2.1位置:室外露天2.2腐蚀环境:大气、日晒、雨露、紫外线2.3压力:常压3编制依据3.1业主方提供的资料及要求3.2SH3022-99《石油化工设备和管道涂料防腐蚀技术规范》；3.3GB8923—88《涂装前钢材表面锈蚀等级和除锈等级》；3.4HGJ229—91《工业设备、管道防腐蚀施工验收规范》；3.5GB50205-2001《钢结构工程施工质量验收规范》根据国家相关标准和业主方要求，根据不同设备采用不同的工艺方案。4丙烯酸聚氨酯漆防腐工程施工方案4.1材料选择4.1.1采用中远关西涂料化工（上海）有限公司生产的“关西”牌聚氨酯面漆RETAN6000（白色）(颜色由业主方指定)，涂刷环氧富锌底漆两遍、环氧漆EX-500两遍、聚氨酯面漆RETAN6000两遍。-3-4.1.2管线形象标识、颜色按成都分公司储油库要求执行。4.2主材主要技术指标聚氨酯面漆RETAN6000产品特性：良好的光泽、耐候性；良好的耐海水性、耐油性；极好的耐腐性；适用于各种涂装配套；干燥迅速；不含氯。聚氨酯面漆RETAN6000是用新型隔热材料，采用薄涂膜层的形式，达到隔热降温的效果。尤其在夏季高温环境中的液化气罐、油罐车、贮油罐、各类化工原料罐等，可减少原降温措施所需要的能源消耗(如用喷淋装置使油罐在夏季高温环境下保持一定的较低温度)，并改善了环境。该产品主要是利用漆膜中的特种成份，如隔热陶瓷、微珠等材料、增白剂、高分子树脂等，将日光等热量隔绝、反射，以达到隔热效果，使物体表面和内部有明显温差，降低温度，隔热效果好，同时对设备表面具有很好的防腐作用。聚氨酯面漆RETAN6000技术指标4.3防腐层设计油罐及管线外表面:“关西”牌聚氨酯面漆RETAN6000:环氧富锌底漆两遍-环氧漆EX-500两道-聚氨酯面漆两道4.4施工工艺-4-各色面漆、漆膜平整光滑粘度（25℃）90-120S细度≤40干燥时间（常温）表干3h实干≤24h柔韧性1㎜附着力1—2级抗冲击强度㎏/㎝50基层处理→环氧富锌底漆两遍→涂环氧漆EX-500两遍→涂聚氨酯面漆RETAN6000两遍→形象标识→养护→竣工验收。4.5施工注意事项4.5.1根据环氧富锌底漆、环氧漆EX-500、聚氨酯面漆RETAN6000特性并结合现场实际情况，采用全手工打磨除锈，旧设备只需去除设备基层起泡脱落的旧漆皮、锈层、灰尘、油污等，用铜丝刷、砂纸打磨，完好的附着牢固的旧漆皮可保留，进行涂刷。对于腐蚀严重的钢件表面，必须完全去除锈蚀物。发现麻点需立即向相关单位报告，对于深度浅、面积小的轻微麻点需打磨干净。对于局部深度麻点，按业主方要求处理后方可进行下道工序施工，铭牌及地面必须保持干净整洁。4.5.2施工方法:根据现场情况不同分别采用刷涂、滚涂等方法。4.5.3涂装间隔时间:每道漆间隔8一24小时。5防腐施工注意事项5.1刷涂施工时，刷毛浸入涂料的部分不应多于毛长的2/3，每次沾少许涂料，纵横涂刷，使成为均匀一致的涂膜，最后用刷子修饰边缘、棱角。垂直的表面的最后一次涂刷应由上往下进行、水平表面最后一次涂刷应接光照方向进行。5.2在涂料施工中，应依次按顺序进行，切忌随意乱涂。尽量选用不同颜色的底、面漆配套，以避免漏涂，也要避免流挂，要使涂层均匀一致。5.3使用稀释剂时，其种类和用量配比应符合油漆生产厂家的标准规定。所用涂料的固体分含量高，涂料粘度大，使用时不要稀释，高触变性的厚浆涂料也不要稀释，均可直接涂刷。若有沉淀，需搅拌混合均匀后使用。如果涂料放置时间过长，粘度过大时，可酌情添加少量专用稀释剂，但用量不宜超过涂料用量的5％。5.4漆刷用完之后，若长期不再使用，必须用溶剂彻底洗净后再用肥皂水洗净、凉干，保存在干燥的地方。如果...
