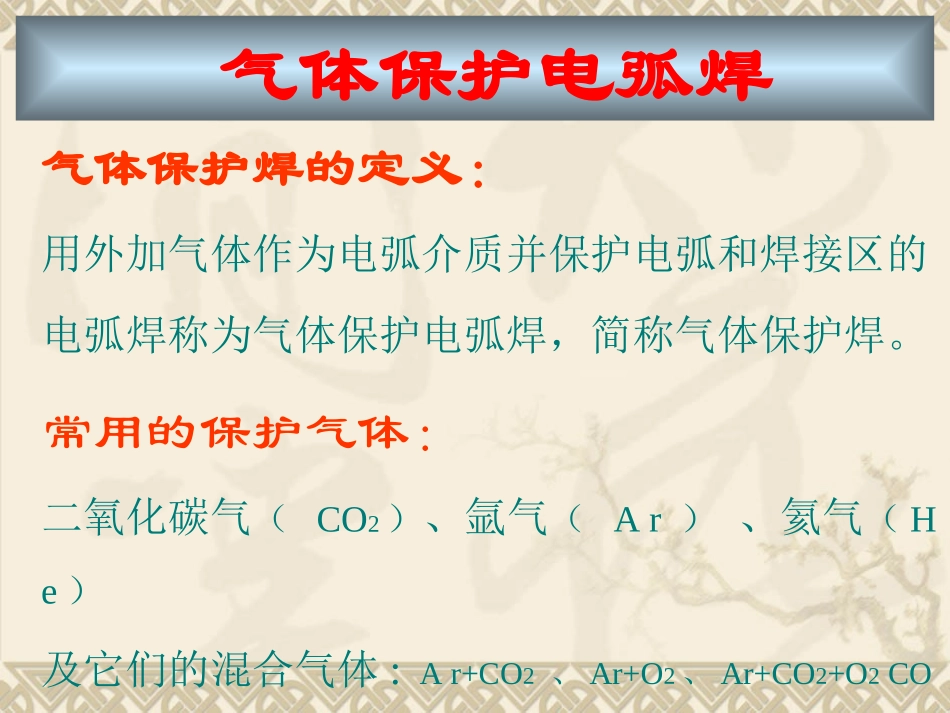

CO2气体保护焊操作技能讲义混合气体保护焊接技能培训内容2.气体保护焊主要规范参数1.焊接基本知识3.气体保护焊机的特长与功能4.焊机的正确使用与维护保养5.焊接操作基础气体保护焊的定义:用外加气体作为电弧介质并保护电弧和焊接区的电弧焊称为气体保护电弧焊,简称气体保护焊。常用的保护气体:二氧化碳气(CO2)、氩气(Ar)、氦气(He)及它们的混合气体:Ar+CO2、Ar+O2、Ar+CO2+O2CO2+Ar+He、……。气体保护电弧焊焊接效果溶深大熔深是手弧焊的三倍,坡口加工小。溶敷效率高手弧焊焊条熔敷效率是60%CO2焊焊丝熔敷效率是90%引弧性能好能量集中,引弧容易,连续送丝电弧不中断。焊接质量好对铁锈不敏感,焊缝含氢量低,抗裂性能好,受热变形小,焊接范围广可适用低碳钢高强度钢普通铸钢全方位焊焊接速度快单位时间内熔化焊丝比手工电弧焊快一倍与手工焊比:抗风能力差,设备较复杂。C02气保焊的特点角焊缝焊接也能增加焊接强度角焊缝焊接也能增加焊接强度CO2焊接手弧焊•CO2焊接溶深大,因而焊脚厚度大,结合部强度高•CO2焊接溶深大,因而焊脚厚度大,结合部强度高实际焊脚厚度a大实际焊脚厚度a小aa2.CO2焊主要规范参数2.7极性2.6气体2.4干伸长度2.2焊接电压2.3焊接速度2.1焊接电流2.5焊丝焊接电流:根据焊接条件(板厚、焊接位置、焊接速度、材质等参数)选定相应的焊接电流。CO2焊机调电流实际上是在调整送丝速度。因此CO2焊机的焊接电流必须与焊接电压相匹配,既一定要保证送丝速度与焊接电压对焊丝的熔化能力一致,以保证电弧长度的稳定。焊接电流(一)短路过渡小电流、低电压。熔滴长大受到空间限制而与母材短路,在表面张力及小桥爆破力作用下脱离焊丝。(二)滴状过渡电弧长度较长,熔滴可自由长大,直至下落力大于表面张力时,脱离焊丝落入熔池。(三)细颗粒过渡CO2焊时,电流超过一定值,过渡颗粒变小,飞溅小焊缝成型好。(四)射流过渡MAG焊时,焊丝端部液态金属成铅笔尖状,细小熔滴从焊丝尖端一个接一个成轴线状向熔池过渡。焊接无飞溅。熔滴过渡的形式根据焊接条件选定相应板厚的焊接电流,然后根据下列公式计算焊接电压:<300A时:焊接电压=(0.04倍焊接电流+16±1.5)伏>300A时:焊接电压=(0.04倍焊接电流+20±2)伏举例1:选定焊接电流200A,则焊接电压计算如下:焊接电压=(0.04×200+16±1.5)伏=(8+16±1.5)伏=(24±1.5)伏举例2:选定焊接电流400A,则焊接电压计算如下:焊接电压=(0.04×400+20±2)伏=(16+20±2)伏=(36±2)伏焊接电压的设定电压偏高时:弧长变长,飞溅颗粒变大,易产生气孔.焊道变宽,熔深和余高变小.电压偏低时:焊丝插向母材,飞溅增加,焊道变窄,熔深和余高大.啪嗒!啪嗒!嘭!嘭!嘭!母材母材焊接电压对焊接效果的影响在焊接电压和焊接电流一定的情况下:焊接速度的选择决定了单位长度焊缝所吸收的热能量(既:焊接线能量).焊接线能量Q=I*U/t(J/mm)I:焊接电流(A)U:电弧电压(V)t:焊接速度(mm/sec)半自动:焊接速度为0.1-0.6m/min自动焊:焊接速度可高达2.5m/min以上焊接速度过快时:焊道变窄,熔深和余高变小。焊接速度小于300A时:L=(10--15)倍焊丝直径.大于300A时:L=(10--15)倍焊丝直径+5mm干伸长度定义:焊丝从导电咀到工件的距离.导电咀L工件举例:直径1.2mm焊丝可用电流120-350A,电流小时乘10倍的焊丝直径,电流大时乘15倍的焊丝直径。焊接过程中,保持焊丝干伸长度不变是保证焊接过程稳定性的重要因素之一。过长时:气体保护效果不好,易产生气孔,引弧性能差,电弧不稳,飞溅加大,熔深变浅,成形变坏.过短时:看不清电弧,喷嘴易被飞溅物堵塞,飞溅大,熔深变深,焊丝易与导电咀粘连.干伸长度热量电弧热量干伸长度为什麽要求严格焊丝型号特征及适用范围H08Mn2SiA冲击值高,送丝均匀,导电好。H04Mn2SiTiA脱氧、脱氮、抗气孔能力强,适用于200A以上电流。H04Mn2SiAlTiA脱氧\脱氮\抗气孔能力更强,适用于填充和CO2-O2混合气体保护焊。H08MnSiAMAG焊实芯焊丝的型号、特征及适用范围常用的实芯焊丝型号:H08Mn2SiAA).实芯焊丝焊丝直径(mm)电流范围(A)适用板厚(mm)0.640~1000.6~20.850~1500.8~40.970~2001.0~61.090~2501.2~121.2120~3502.0~161.6200...
