VRV空调外机问题分析VIP免费

VRV空调外机问题分析_第1页
1/45
VRV空调外机问题分析_第2页
2/45
VRV空调外机问题分析_第3页
3/45

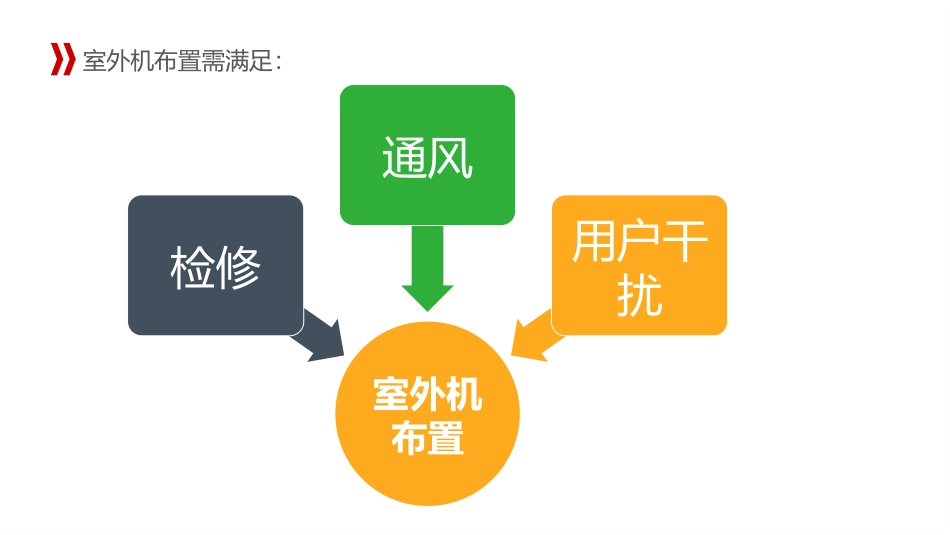

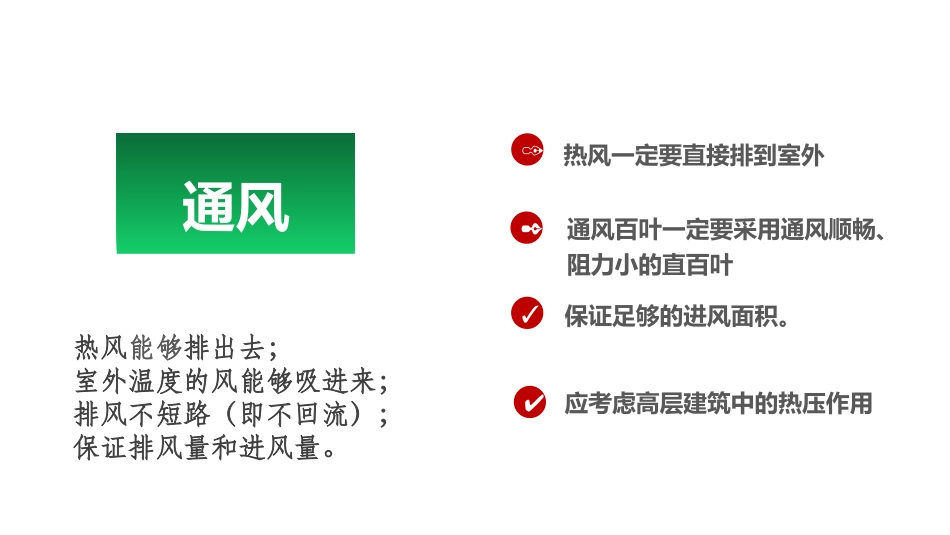

室外机布置分析室外机布置需满足:室外机布置检修通风用户干扰热风能够排出去;室外温度的风能够吸进来;排风不短路(即不回流);保证排风量和进风量。通风1热风一定要直接排到室外通风百叶一定要采用通风顺畅、阻力小的直百叶234应考虑高层建筑中的热压作用保证足够的进风面积。室外机布置在内凹阳台处室外机布置在靠近外墙处×1热风一定要直接排到室外外机周围是负压,室外机吸入的是室外机周围的空气,如果热风没有直接排到室外散走,而是积聚在室外机周围,就会被吸入室外机。任何一种没有将热风直接排出的方案都是不可取的。当不接风管时,室外机要布置在靠近外墙处,而不能布置在设备间、阳台、凹槽内部。通风以某品牌某工程项目为例:住宅楼共33层,层高3.0米。样板房精装修,制冷运行,室外温度为36°,室外机进风面的外置温度计为47°,设备运行频率60Hz左右,室内房间温度为25-26°,满足要求。当多层运行且室外风速较小时,沿外墙面会产生热压效应,层数越高的的室外机吸入的空气温度越高,很快就不能使用,因此,本方案不能满足高层的空调使用要求,必须改正。1热风一定要直接排到室外实例1:侧出风机组通风室外机出风口中心水平截面温度场1热风一定要直接排到室外处理方案:加导风管,排风口伸到外墙处实例1:侧出风机组通风实例2:顶出风机组1热风一定要直接排到室外本方案只有1、2层室外机的平均进风温度在40度以下,3层以上其平均进风温度超过了设备的使用范围,主要是由于排风受到了阻挡,没有直接排至室外大气,回流严重,因此,本方案不可行。通风1热风一定要直接排到室外实例2:顶出风机组各层室外机出风温度纵剖面图9层进风口中心水平截面温度场9层出风口中心水平截面温度场通风室外机出风口中心水平截面温度场室外机出风口中心水平截面速度场×室外机布置在设备阳台内,向阳台内出风×1热风一定要直接排到室外通风气流循环增加喷水装置,降低进风温度。增大百叶透空率,百叶角度改为上悬1热风一定要直接排到室外通风任何一种没有将热风直接排出的方案都是不可取的。多台风机共用一个大的出风管利用夹层来出风××1热风一定要直接排到室外通风×建筑物内部的天井通风情况很差,尽量避免将室外机布置在天井内,特别是室外机多层设置时,总风量较大,一定不要放在天井里。走廊天井天井天井×1热风一定要直接排到室外通风当室外机布置在设备间、阳台、凹槽内部时,一定要加排风管,将热风引至外墙处或排风百叶处。排风管一定要接上排风百叶或者要尽量靠近排风百叶,以免有部分热风泄露在设备间内。室外机布置在设备阳台内部,加设排风管排风管一定要尽量靠近排风百叶1热风一定要直接排到室外通风1热风一定要直接排到室外当需要接排风管的室外机有多台排风机时,为了避免气流短路、相互影响,并且便于安装,建议每台排风机单独设置排风管。室外机连接风管时,应设置长度为100-200mm的软接头。与任何一个振动的设备连接时,都应该考虑设置软连接。通风••••室外机布置在设备阳台内部室外机加设排风管××√室外机布置在设备小室内部室外机加设排风管√1热风一定要直接排到室外通风室外机基础低,室外机的排风有20cm高的范围被阳台遮挡,无法排风。在后续加排风管处理时,由于空间有限,排风软接头将此部分完全挡住,不能排风。设备排风方向设备排风方向高度20cm高度20cm没有加导风管的设备布置导风管软接×××通风百叶一定要采用通风顺畅、阻力小的直百叶2方向水平或者向下、向外倾角为20度左右,百叶间距不小于80mm,整个百叶风口沿水平方向的净面积不小于70%(扣除百叶的厚度、边框及支撑筋等),如下图:通透率为45%穿孔板×通风较好的百叶通风百叶一定要采用通风顺畅、阻力小的直百叶2通风通透的护栏通风百叶一定要采用通风顺畅、阻力小的直百叶2通风室外机的排风百叶采用普通的防雨百叶时,出风净面积大幅缩小,阻力大幅增加,风量减少,部分排风被阻挡在室内;且出风速度降低、热风易贴附在建筑外表面,形成热岛效应,因此,严禁使用。通风百叶一定要采用通风顺畅、阻力小的直百叶2×××防雨百叶遮挡严重,阻力很大,不能作为排风百叶通风进风为自然进...
