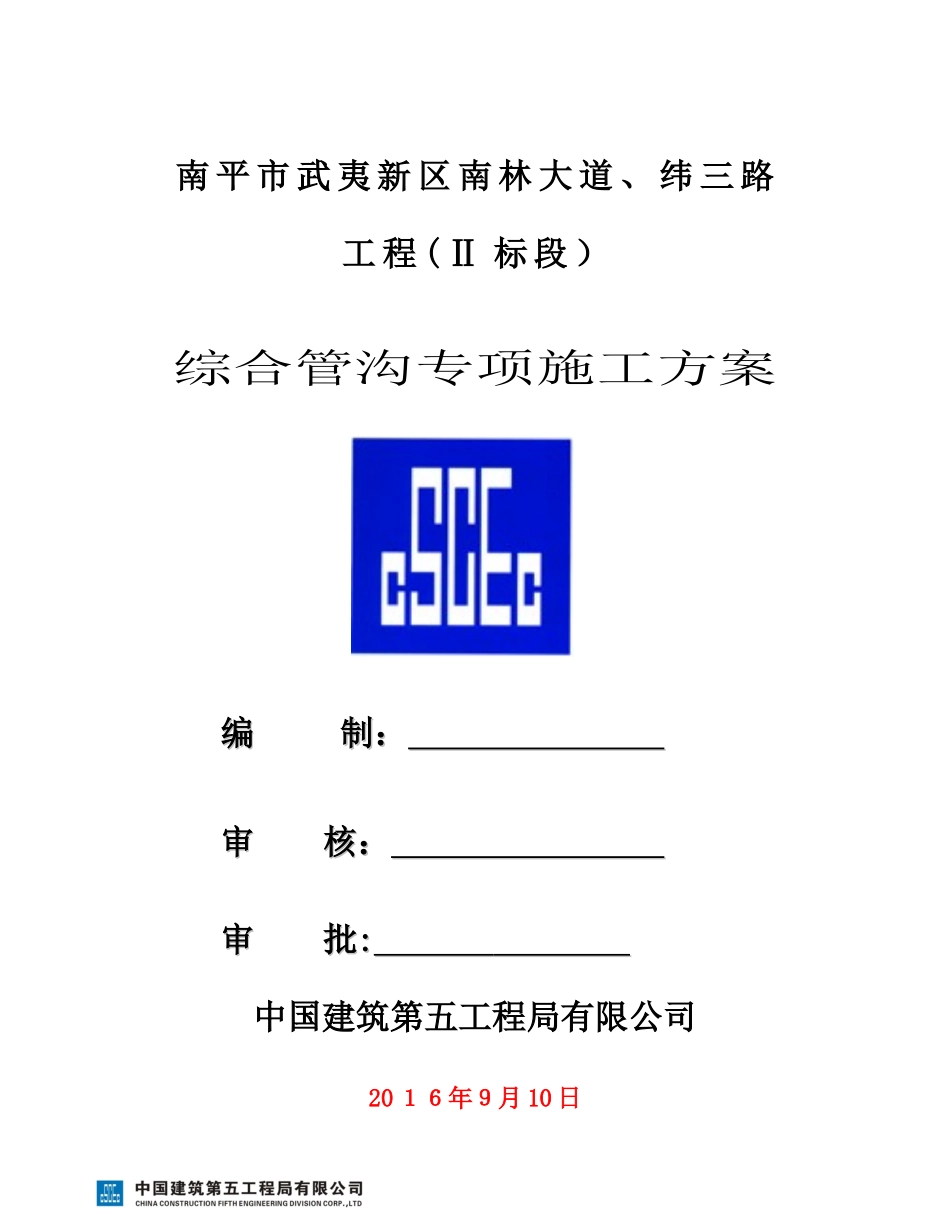

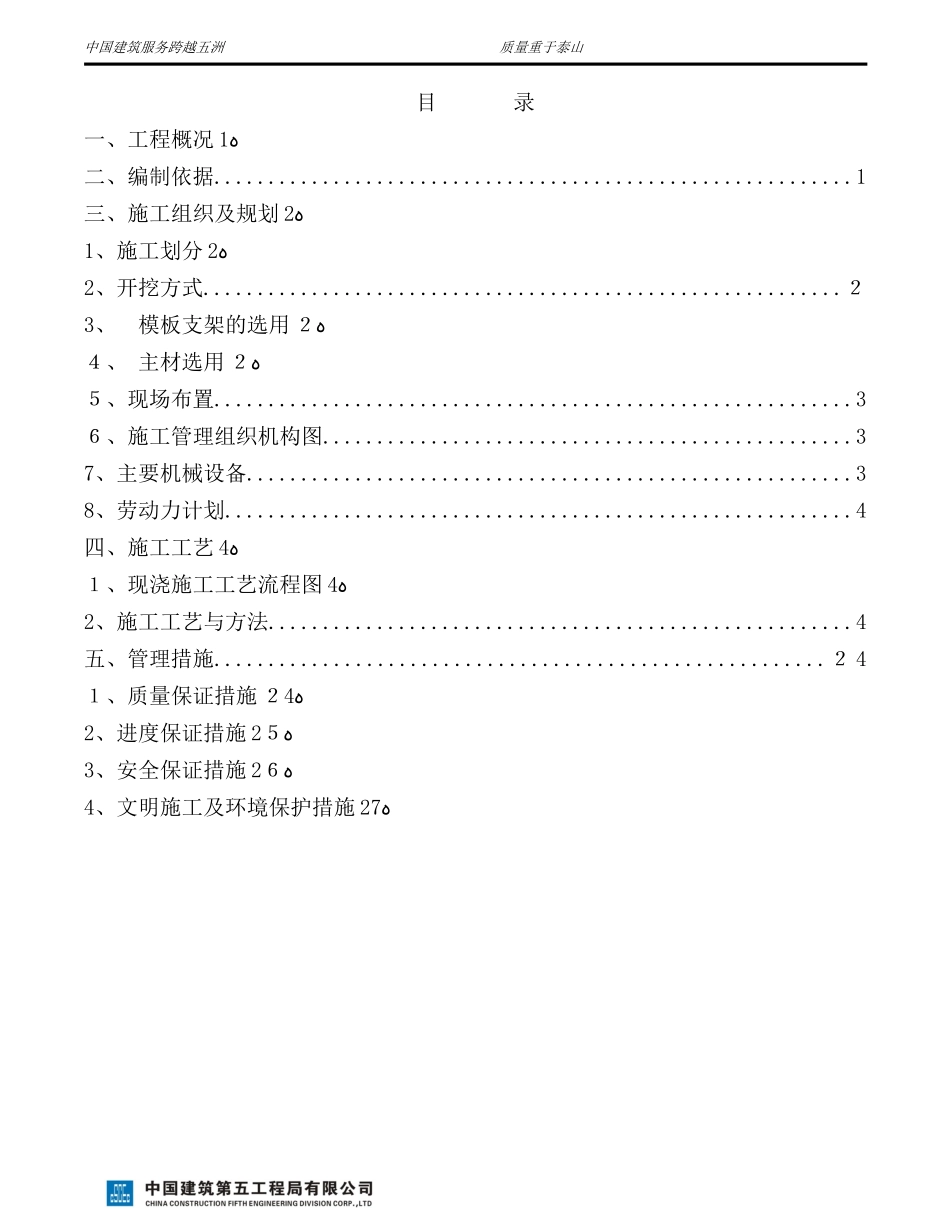

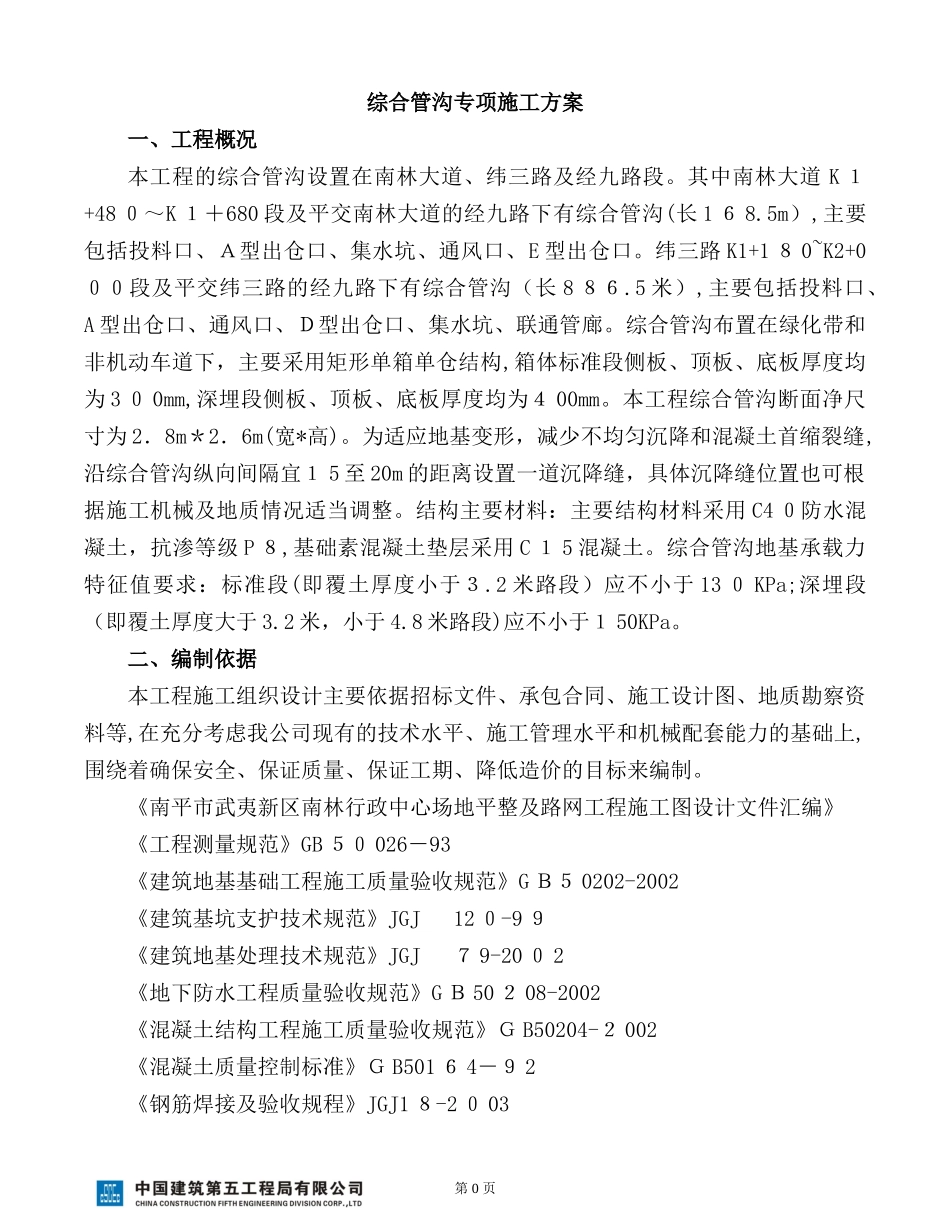

南平市武夷新区南林大道、纬三路工程(Ⅱ标段）综合管沟专项施工方案编制：编制：审核：审核：审批审批::中国建筑第五工程局有限公司20１６年９月10日中国建筑服务跨越五洲质量重于泰山目录一、工程概况ﻩ1二、编制依据...........................................................1三、施工组织及规划ﻩ21、施工划分ﻩ22、开挖方式...........................................................２3、模板支架的选用ﻩ２４、主材选用ﻩ２５、现场布置...........................................................3６、施工管理组织机构图.................................................37、主要机械设备........................................................38、劳动力计划..........................................................4四、施工工艺ﻩ4１、现浇施工工艺流程图ﻩ42、施工工艺与方法......................................................4五、管理措施........................................................２4１、质量保证措施ﻩ２42、进度保证措施ﻩ2５3、安全保证措施ﻩ2６4、文明施工及环境保护措施ﻩ27第0页综合管沟专项施工方案一、工程概况本工程的综合管沟设置在南林大道、纬三路及经九路段。其中南林大道K１+48０～K１＋680段及平交南林大道的经九路下有综合管沟(长1６8.5m）,主要包括投料口、Ａ型出仓口、集水坑、通风口、E型出仓口。纬三路K1+1８0~K2+0００段及平交纬三路的经九路下有综合管沟（长8８６.5米）,主要包括投料口、A型出仓口、通风口、Ｄ型出仓口、集水坑、联通管廊。综合管沟布置在绿化带和非机动车道下，主要采用矩形单箱单仓结构,箱体标准段侧板、顶板、底板厚度均为3０0mm,深埋段侧板、顶板、底板厚度均为４00mm。本工程综合管沟断面净尺寸为2．8m＊2．6m(宽*高)。为适应地基变形，减少不均匀沉降和混凝土首缩裂缝,沿综合管沟纵向间隔宜１5至20m的距离设置一道沉降缝，具体沉降缝位置也可根据施工机械及地质情况适当调整。结构主要材料：主要结构材料采用C4０防水混凝土，抗渗等级P８,基础素混凝土垫层采用C１5混凝土。综合管沟地基承载力特征值要求：标准段(即覆土厚度小于３.2米路段）应不小于13０KPa;深埋段（即覆土厚度大于3.2米，小于4.8米路段)应不小于１50KPa。二、编制依据本工程施工组织设计主要依据招标文件、承包合同、施工设计图、地质勘察资料等,在充分考虑我公司现有的技术水平、施工管理水平和机械配套能力的基础上,围绕着确保安全、保证质量、保证工期、降低造价的目标来编制。《南平市武夷新区南林行政中心场地平整及路网工程施工图设计文件汇编》《工程测量规范》GB５０026－93《建筑地基基础工程施工质量验收规范》GＢ５0202-2002《建筑基坑支护技术规范》JGJ12０-9９《建筑地基处理技术规范》JGJ７9-20０2《地下防水工程质量验收规范》GＢ50２08-2002《混凝土结构工程施工质量验收规范》ＧB50204-２002《混凝土质量控制标准》ＧB501６4－９2《钢筋焊接及验收规程》JGJ1８-2０03第1页中国建筑服务跨越五洲质量重于泰山《普通混凝土配合比设计规程》ＪGＪ55-2000《建筑机械使用安全技术规程》JGJ33-2001《城市道路工程验收规范》《公路工程技术规范》相关的国家行业施工技术规范及验收标准，我国相关的法律、法规等。三、施工组织及规划１、施工划分综合管沟现场施工根据管沟分布的情况,分2个施工段同时施工，具体如下：1)施工纬三路K1＋4４0至K1＋500段及纬三经九路段,K1＋32０至Ｋ１+440段属于挖方区，路堑开挖后再施工。计划施工时间：２01２年11月1日至２0１2年12月３0日。2)南林大道先施工南林经九路段，与路基施工同步进行,K１+4８0至Ｋ1+6１2段等路基填筑到基底标高后再施工。计划施工时间:２０12年11月1日至２０12年12月30日。２、开挖方式管沟基坑采用放坡明挖施工方法。3、模板支架的选用综合管沟模板采用定型钢模，异形构造物采取平面钢模与局部木模组合的形式。支架体系采用φ48钢管脚手架。4、主材选用钢筋为甲控品牌,择优挑选质量好、供货快的品牌;混凝土采用甲控品牌商品混凝土。5、...
