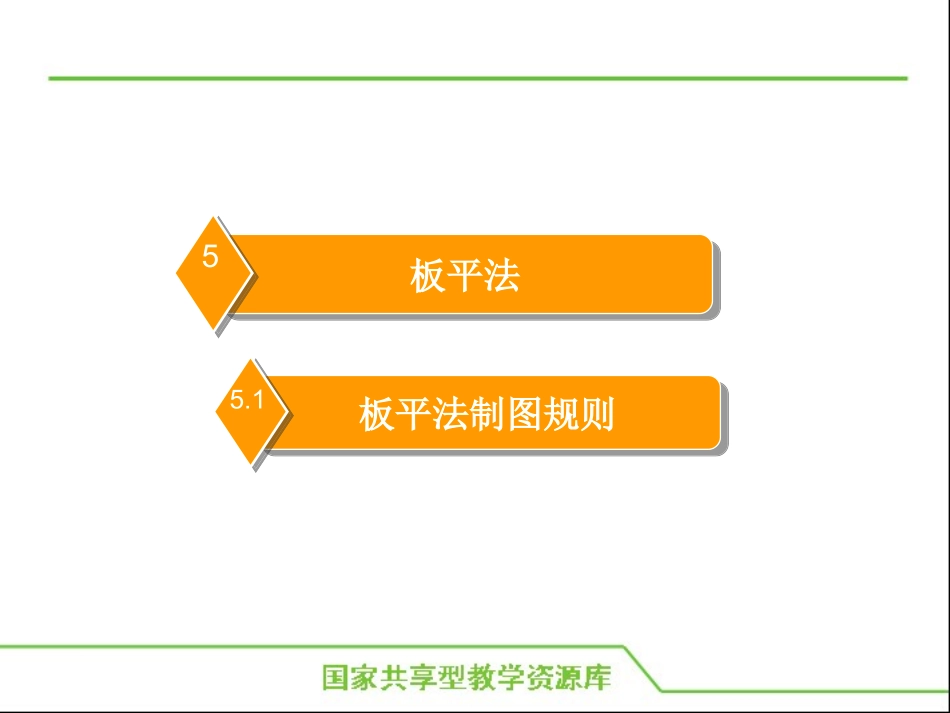

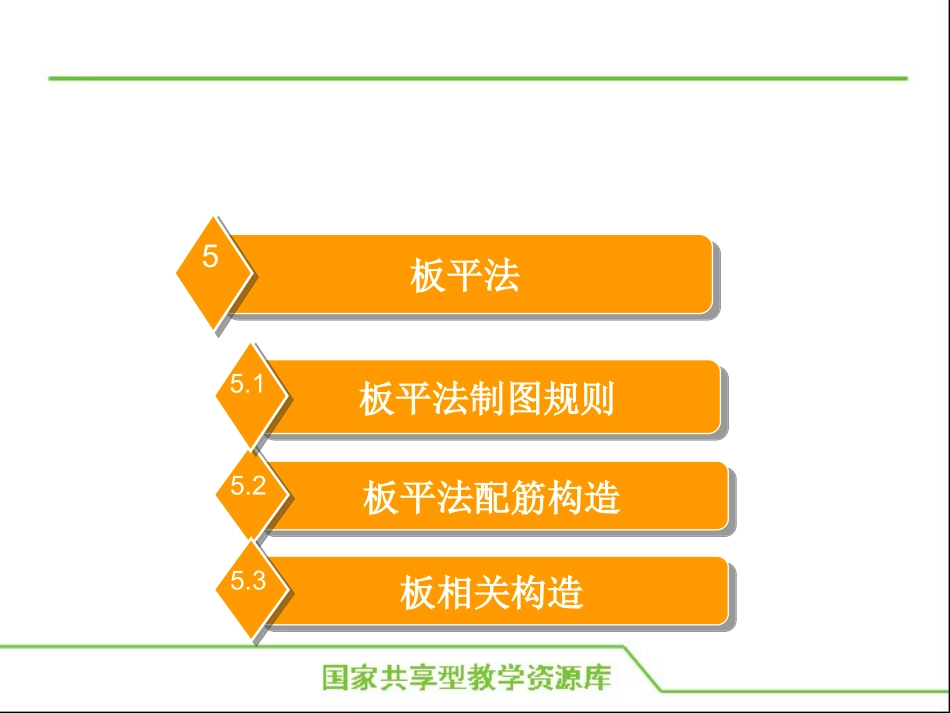

项目1混凝土结构房屋施工图识读板施工图的平面整体表示方法板平法板平法5板平法配筋构造板平法配筋构造5.2板平法制图规则板平法制图规则5.1板相关构造板相关构造5.3板平法板平法5板平法制图规则板平法制图规则5.1有梁楼盖平法制图规则•板平面注写主要包括板块集中标注和板支座原位标注。集中标注原位标注•集中标注的内容：•板块的编号•板厚•贯通纵筋•标高高差有梁楼盖平法制图规则说明：板块的确定普通板：双向均以一跨为一个板块密肋板：双向主梁均以一跨为一个板块相同编号的板块可以选择一处做标注。•一、板块编号•二、板厚•板厚注写为h=xx；•悬挑板厚度不一致时，h=根部高度/端部高度；•设计已统一注明时，此项可以不注。有梁楼盖平法制图规则—集中标注有梁楼盖平法制图规则—集中标注三、贯通纵筋有梁楼盖平法制图规则—集中标注有梁楼盖平法制图规则—集中标注有梁楼盖平法制图规则—集中标注四、板面标高高差•板支座原位标注的内容为：板支座上部费贯通纵筋和悬挑板上部受力钢筋。有梁楼盖平法制图规则—原位标注有梁楼盖平法制图规则—原位标注有梁楼盖平法制图规则—原位标注有梁楼盖平法制图规则—原位标注有梁楼盖平法制图规则有梁楼盖平法制图规则•板平面注写主要有板带集中标注、板带支座原位标注两部分。•一、板带集中标注•注写位置：贯通纵筋配置相同跨的第一跨。（x向为左端跨，y向为下端跨）•注写内容：板带编号、板带厚度、板带宽度、贯通纵筋。无梁楼盖平法制图规则—板带集中标注无梁楼盖平法制图规则—板带集中标注•一、标注内容：板带支座上部非贯通纵筋•二、标注位置：•柱上板带实线段贯穿柱上区域绘制；•跨中板带实线段横贯柱网绘制。•三、标注形式•以一段与半带同向的中粗实线段代表板带支座上部非贯通纵筋。在线段上方注写钢筋编号、配筋值、下方注写自支座中线向两侧跨内的伸出长度。无梁楼盖平法制图规则—板带集中标注无梁楼盖板带示意无梁楼盖板带—上部配筋示意无梁楼盖板带—下部配筋示意无梁楼盖—暗梁•暗梁平面注写包括：暗梁集中标注和暗梁支座原位标注。•表示方法：在柱轴线处画中粗虚线表示暗梁•一、集中标注内容•暗梁编号•暗梁截面尺寸（箍筋外皮宽度*板厚）•暗梁箍筋•暗梁上部通长筋或架立筋。•二、原位标注•梁支座上部纵筋、梁下部纵筋。•当梁上集中标注内容不适用于某跨或某悬挑端时，则将其不同数值标注在该跨或该悬挑端。•设置暗梁时，柱上板带标注的配筋仅设置在暗梁之外的柱上板带范围内。无梁楼盖—暗梁板平法板平法5板平法配筋构造板平法配筋构造5.2有梁板配筋有梁板配筋—端部有梁板配筋—端部悬挑板钢筋构造悬挑板钢筋构造无梁楼板板带端支座纵向钢筋构造柱上板带暗梁钢筋构造板平法板平法5楼板相关构造楼板相关构造5.3楼板相关构造制图规则纵筋加强带--JQD纵筋加强带--JQD后浇带--HJD•后浇带引注内容：•后浇带编号及留筋方式：贯通留筋（GT），100%搭接留筋（100%）•后浇带混凝土的强度等级柱帽--ZM升降板--SJB•引注内容：•升降板的板厚、壁厚、配筋•升降高度限定在300mm以内。板加腋--JY•板底加腋—虚线，板面加腋—实线•引注内容：腋高、腋宽、配筋。•腋高与腋宽同板厚时，设计不注。板开洞--BD•引注内容：板洞编号、洞口尺寸•洞口尺寸≤1000mm、洞口无集中荷载，按构造设置补强钢筋—设计不注写。•洞口补强钢筋不伸至支座时，图中应画出所有补强钢筋，并标注不伸入支座的钢筋的长度。板翻边—FB•板翻边可以为上翻（实线）也可以为下翻（虚线），翻边尺寸（构造图中，翻边高度≤300mm）。角部加强筋--Crs悬挑板阳角附加筋--Ces抗冲切箍筋--Rh•无柱帽无梁楼盖抗冲切弯起筋--Rb•无柱帽无梁楼盖
