开关原始记录

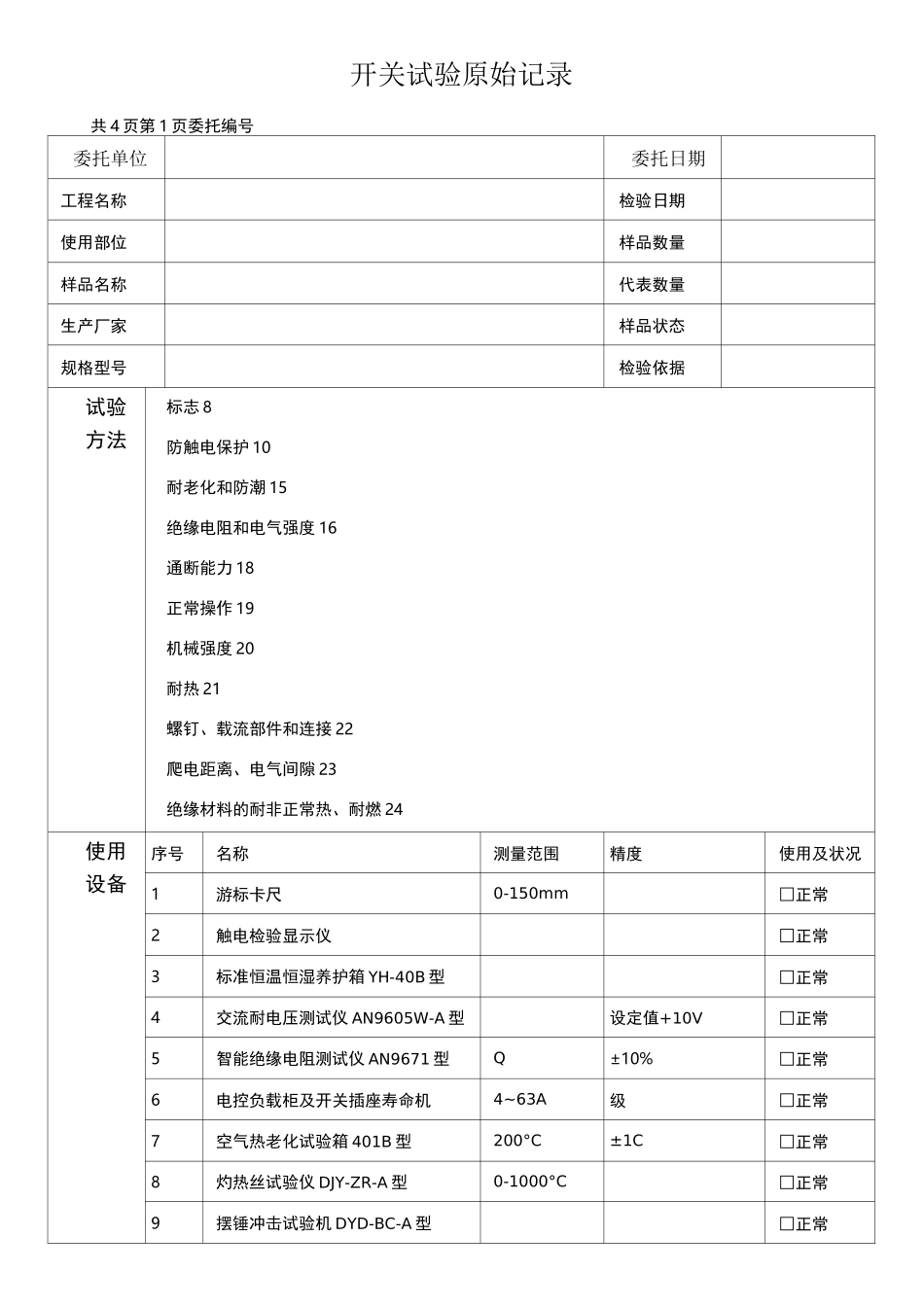

开关试验原始记录共 4 页第 1 页委托编号委托单位委托日期工程名称检验日期使用部位样品数量样品名称代表数量生产厂家样品状态规格型号检验依据试验方法标志 8防触电保护 10耐老化和防潮 15绝缘电阻和电气强度 16通断能力 18正常操作 19机械强度 20耐热 21螺钉、载流部件和连接 22爬电距离、电气间隙 23绝缘材料的耐非正常热、耐燃 24使用设备序号名称测量范围精度使用及状况1游标卡尺0-150mm□正常2触电检验显示仪□正常3标准恒温恒湿养护箱 YH-40B 型□正常4交流耐电压测试仪 AN9605W-A 型设定值+10V□正常5智能绝缘电阻测试仪 AN9671 型Q±10%□正常6电控负载柜及开关插座寿命机4~63A级□正常7空气热老化试验箱 401B 型200°C±1C□正常8灼热丝试验仪 DJY-ZR-A 型0-1000°C□正常9摆锤冲击试验机 DYD-BC-A 型□正常10球压仪 DJY-QY-A 型□正常备注：以下试验记录中“V”表示通过，“X”表示未通过。审核：试（检）验开关试验原始记录共 4 页第 2 页委托编号检验项目标准要求试样 A试样 B试样 C标志开关应有如下标志，并标在主要部件上：—额定电流（A）；—额定电压（V）；电源性质符号；—生产厂或销售商的名称、商标或识别标志；—型号（可以是产品目录编号）。显示“通”位置的短直线，对跷板开关，应是垂直于转轮的转动轴的。标志应经久耐用，清晰明了。防触电保护开关应设计成：当开关在按正常使用要求安装和接线后，甚至在那些不用工具便可拆下的零件被拆除后，其带电部件仍是不易触及的。耐老化和防潮开关应具有耐老化性能。将开关按正常使用要求安装好，且置于具有环境空气成分和压力的大气并自然通风的加热箱里进行试验。加热箱内温度为 70°C±2°C。试样在加热箱里存放7d（168h）。经上述处理之后，将试样从加热箱里取出，并在室温和相对湿度为 45%~55%之间的环境下放置至少4d（96h）。试样不应有无附加放大的正常或纠正视力可见的裂痕，其材料不应发粘变腻。判断方法如下：用干粗布包着，以 5N 的力压在试样上。试样不应留有布痕，试样材料不应粘住布片。开关应能经受得住正常使用时可能出现的潮湿。不用工具即可拆下的部件要拆下并与主要部件起经受潮湿处理；在此处理期间，弹簧盖要打开。潮湿处理在潮湿箱里进行，潮湿箱里空气相对湿度应维持在 91%~95%之间。放置试样之处的空气温度维持在 40°C±2°C。将试样放进潮湿箱之前，使试样达到这个温度。—防护等级等于 IPX0 的开关：2d(...
