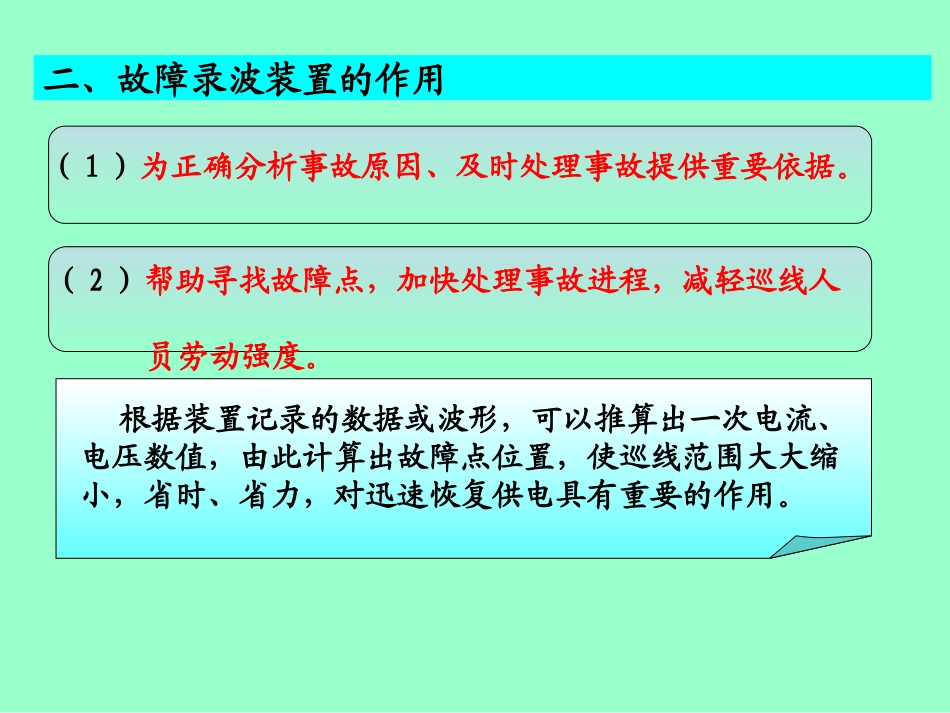

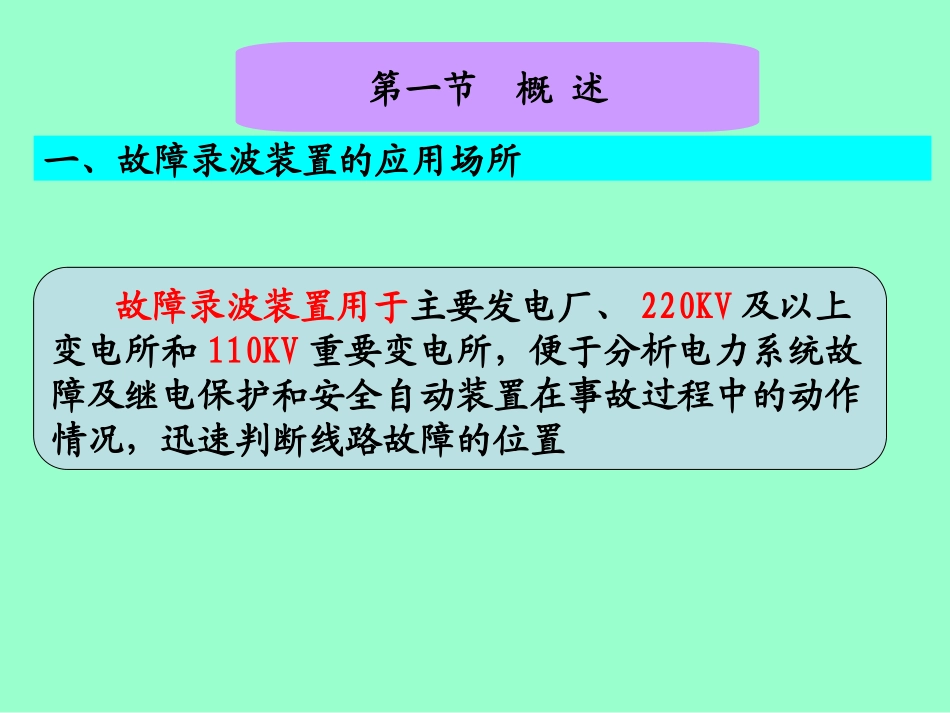

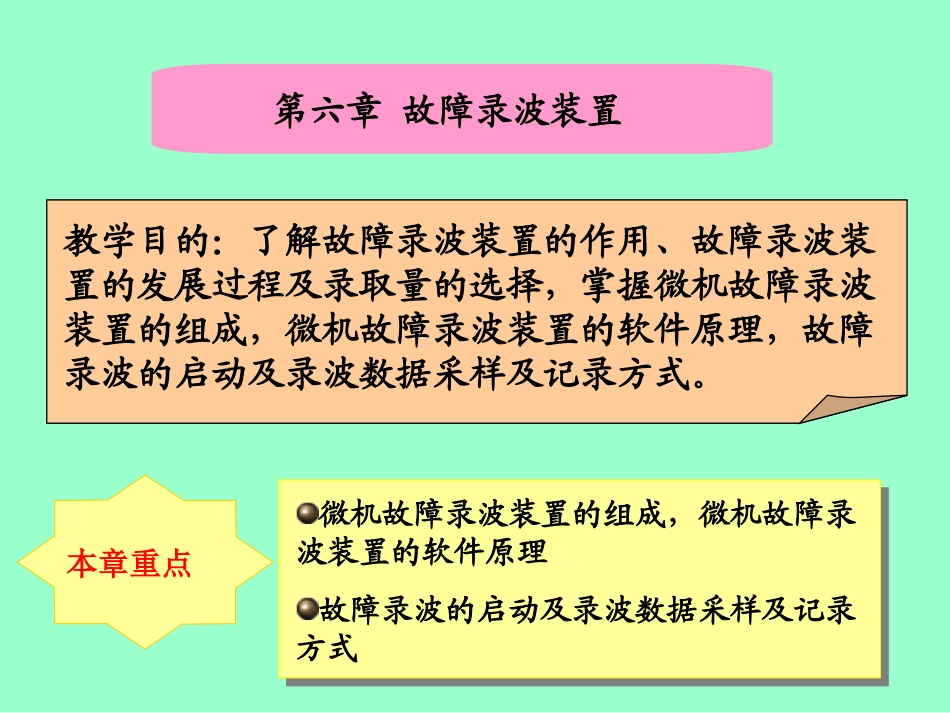

第六章故障录波装置本章重点微机故障录波装置的组成，微机故障录波装置的软件原理故障录波的启动及录波数据采样及记录方式教学目的：了解故障录波装置的作用、故障录波装置的发展过程及录取量的选择，掌握微机故障录波装置的组成，微机故障录波装置的软件原理，故障录波的启动及录波数据采样及记录方式。一、故障录波装置的应用场所第一节概述故障录波装置用于主要发电厂、220KV及以上变电所和110KV重要变电所，便于分析电力系统故障及继电保护和安全自动装置在事故过程中的动作情况，迅速判断线路故障的位置二、故障录波装置的作用（1）为正确分析事故原因、及时处理事故提供重要依据。（2）帮助寻找故障点，加快处理事故进程，减轻巡线人员劳动强度。根据装置记录的数据或波形，可以推算出一次电流、电压数值，由此计算出故障点位置，使巡线范围大大缩小，省时、省力，对迅速恢复供电具有重要的作用。（3）分析评价继电保护及自动装置的动作情况，及时发现设备缺陷，以便消除事故隐患。根据录波资料，可以正确评价继保和自动装置工作情况（正确动作、误动、拒动），尤其是发生转换性故障时，装置提供的准确资料，可帮助发现继保和自动装置的不足，有利于进一步改进和完善这些装置。同时，真实记录了断路器的情况（跳、合闸时间，拒动、跳跃、断相等），可发现断路器存在的问题，消除隐患。（4）了解系统运行情况，迅速处理事故。从故障录波图的电气量变化曲线，可以清楚地了解电力系统的运行情况，并判断事故原因，为及时、正确处理事故提供依据。（5）实测系统参数，研究电力系统振荡。故障录波可以实测某些难以用普通实验方法得到的参数，为系统的有关计算提供可靠数据。三、故障录波装置的发展第一阶段–机械—油墨式故障录波装置第二阶段–机械—光电式故障录波装置第三阶段–微机—数字式故障录波装置1、故障录波装置经历三个阶段：2、微机故障录波装置主要优点（1）功能完整，自成体系。录波器具有16路模拟量输入、16路开关量输入，还可以由2～3台录波器组屏构成32路或48路的故障录波屏，具有扩展灵活、工作相对独立的特点（2）软件启动录波。（3）录波时间长，录波完整、不间断。（4）具有完善的智能化打印绘图功能。打印输出时能够对录波数据进行分析，自动确定绘图比例，自动选择电气量有变化的部分。打印输出的信息报告内容包括故障时刻、故障元件、故障地点、故障类型、自动重合闸动作情况、开关量动作顺序等。（5）故障录波数据后期处理。对故障录波后的数据，可在机上用专用的软件进行离线处理。可对录波数据全过程模拟量的每一部分及开关量进行放大、缩小、定格、重新排列、打印输出等，还可利用卡远传录波数据到调度中心进行分析处理。（6）掉电保护功能。掉电时，实时时钟及录波数据等信息不丢失。（7）人机对话功能。定值、时钟和各种操作指令均可通过面板上按键和显示器进行直接的观察和操作。四、故障录波装置录取量的选择•1、录取量的选择包括模拟量和开关量的选择,选择哪些录取量应根据监测的电气设备的要求。一般监测的电气设备有发电机、变压器、输电线路等，所以录取的模拟量可以是与这些设备有关的电压、电流、有功、无功、阻抗、谐波分量、温度等，录取的开关量是重要的断路器、隔离开关及保护装置的状态等。开关量的录取•1)线路零序电流必录。•2)录取波形应能明确看出故障类型、相别、故障电流、电压的量值及变化规律，跳合闸的时间等。•3)录波量力求完整。如对220KV及以上线路三相电流应当录全。•4)在可能发生振荡的线路上，可录一相功率量。•5)对于装有相差高频保护的线路，当需要录取高频信号时，可少录一相该线的电流，利用录取电流的振子改录高频信号。对少录的一相电流可采取纵横配合的方法来弥补。•6)当需要记忆量时，可录一组电流及一组相电压。2、故障录波装置的配置•考虑：便于分析事故、便于寻找故障点、便于了解系统中的主要设备、便于监视系统中的主要设备。•一般330KV及以上线路每回装一套•220KV线路2-3回装一套•110KV重要变电所出线3-4回装一套。一、微机故障录波装置的组成第二节故障录波装置及基本原理微机故障录波装置...
