灌浆作业指导书

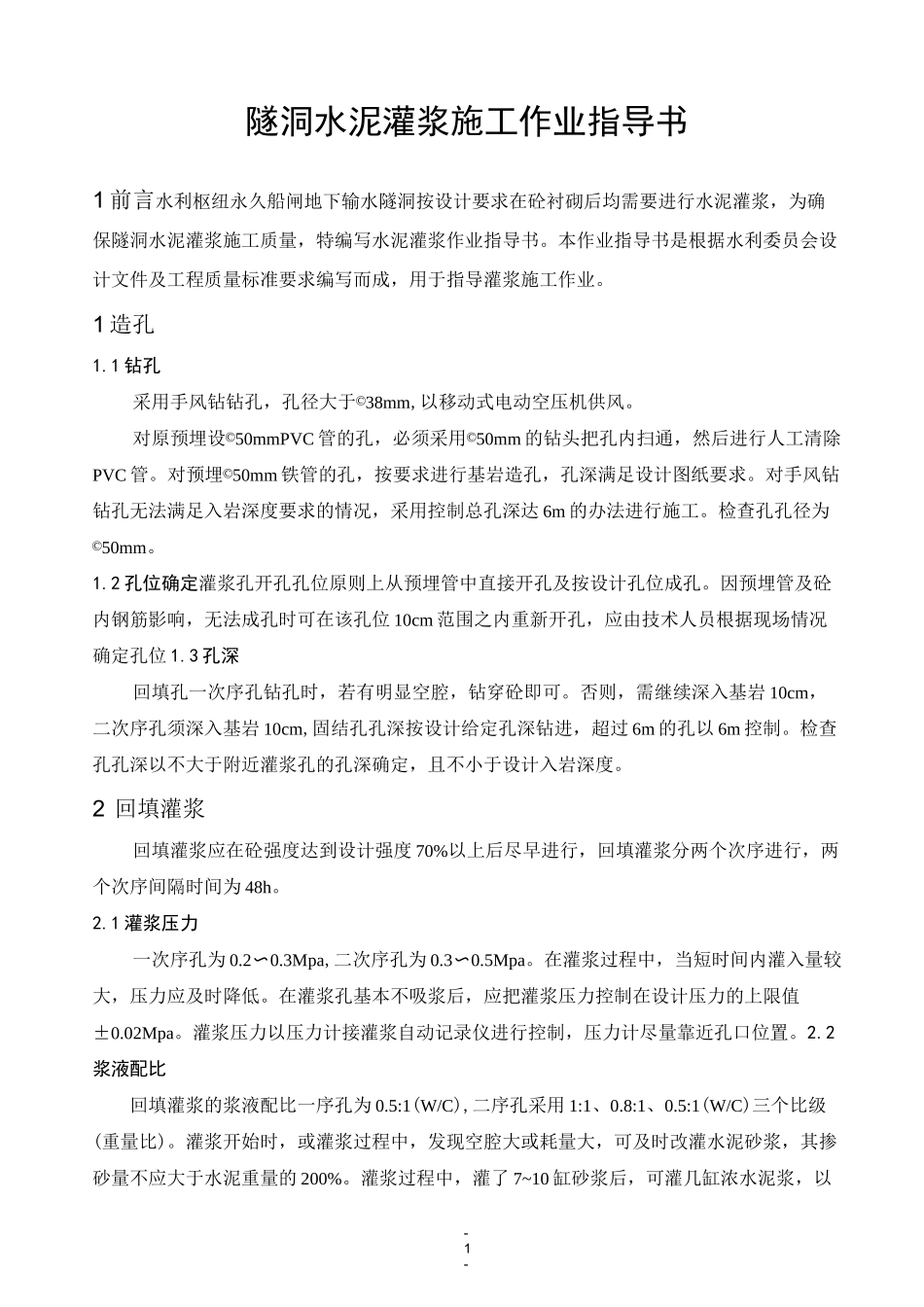

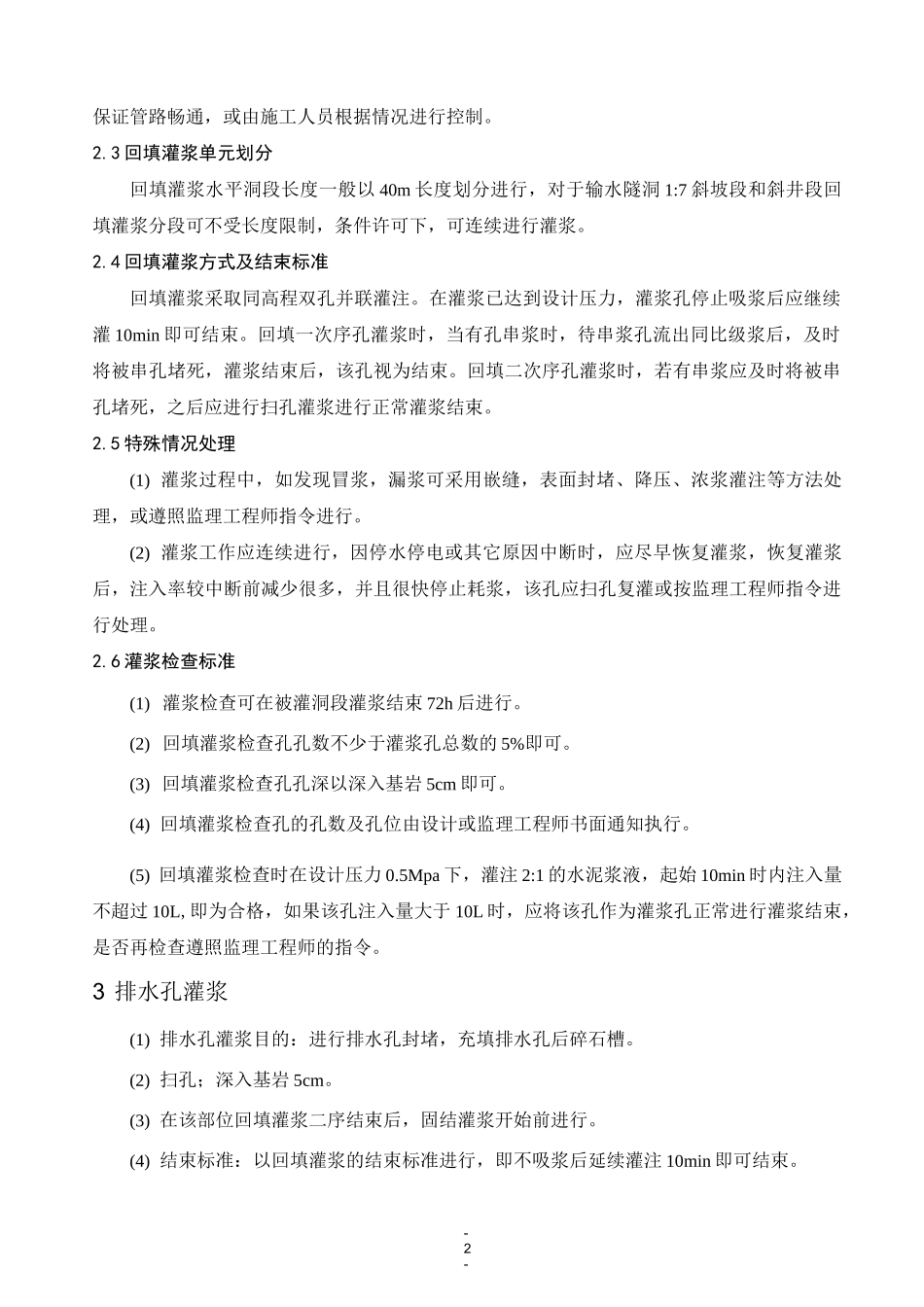

-1-隧洞水泥灌浆施工作业指导书1 前言水利枢纽永久船闸地下输水隧洞按设计要求在砼衬砌后均需要进行水泥灌浆，为确保隧洞水泥灌浆施工质量，特编写水泥灌浆作业指导书。本作业指导书是根据水利委员会设计文件及工程质量标准要求编写而成，用于指导灌浆施工作业。1 造孔1.1 钻孔采用手风钻钻孔，孔径大于©38mm,以移动式电动空压机供风。对原预埋设©50mmPVC 管的孔，必须采用©50mm 的钻头把孔内扫通，然后进行人工清除PVC 管。对预埋©50mm 铁管的孔，按要求进行基岩造孔，孔深满足设计图纸要求。对手风钻钻孔无法满足入岩深度要求的情况，采用控制总孔深达 6m 的办法进行施工。检查孔孔径为©50mm。1.2 孔位确定灌浆孔开孔孔位原则上从预埋管中直接开孔及按设计孔位成孔。因预埋管及砼内钢筋影响，无法成孔时可在该孔位 10cm 范围之内重新开孔，应由技术人员根据现场情况确定孔位 1.3 孔深回填孔一次序孔钻孔时，若有明显空腔，钻穿砼即可。否则，需继续深入基岩 10cm，二次序孔须深入基岩 10cm,固结孔孔深按设计给定孔深钻进，超过 6m 的孔以 6m 控制。检查孔孔深以不大于附近灌浆孔的孔深确定，且不小于设计入岩深度。2 回填灌浆回填灌浆应在砼强度达到设计强度 70%以上后尽早进行，回填灌浆分两个次序进行，两个次序间隔时间为 48h。2.1 灌浆压力一次序孔为 0.2〜0.3Mpa,二次序孔为 0.3〜0.5Mpa。在灌浆过程中，当短时间内灌入量较大，压力应及时降低。在灌浆孔基本不吸浆后，应把灌浆压力控制在设计压力的上限值±0.02Mpa。灌浆压力以压力计接灌浆自动记录仪进行控制，压力计尽量靠近孔口位置。2.2浆液配比回填灌浆的浆液配比一序孔为 0.5:1(W/C),二序孔采用 1:1、0.8:1、0.5:1(W/C)三个比级(重量比)。灌浆开始时，或灌浆过程中，发现空腔大或耗量大，可及时改灌水泥砂浆，其掺砂量不应大于水泥重量的 200%。灌浆过程中，灌了 7~10 缸砂浆后，可灌几缸浓水泥浆，以-2-保证管路畅通，或由施工人员根据情况进行控制。2.3 回填灌浆单元划分回填灌浆水平洞段长度一般以 40m 长度划分进行，对于输水隧洞 1:7 斜坡段和斜井段回填灌浆分段可不受长度限制，条件许可下，可连续进行灌浆。2.4 回填灌浆方式及结束标准回填灌浆采取同高程双孔并联灌注。在灌浆已达到设计压力，灌浆孔停止吸浆后应继续灌 10min 即可结束。回填一次序孔灌浆时，当有孔串浆时，待串浆孔流出同比级浆后，及时将被串孔堵死，灌浆结束...
