旋转型灌装机设计说明书.VIP专享

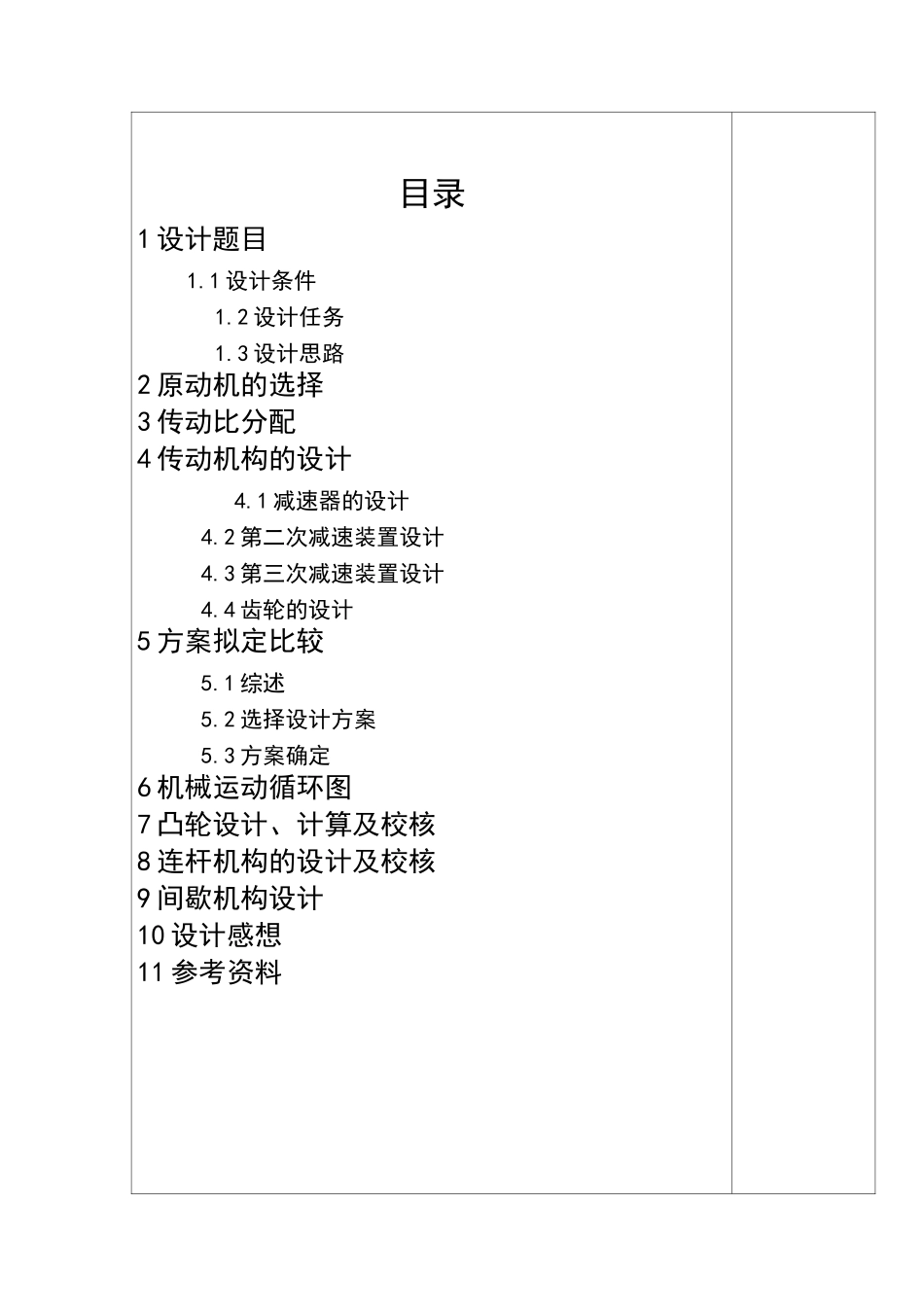

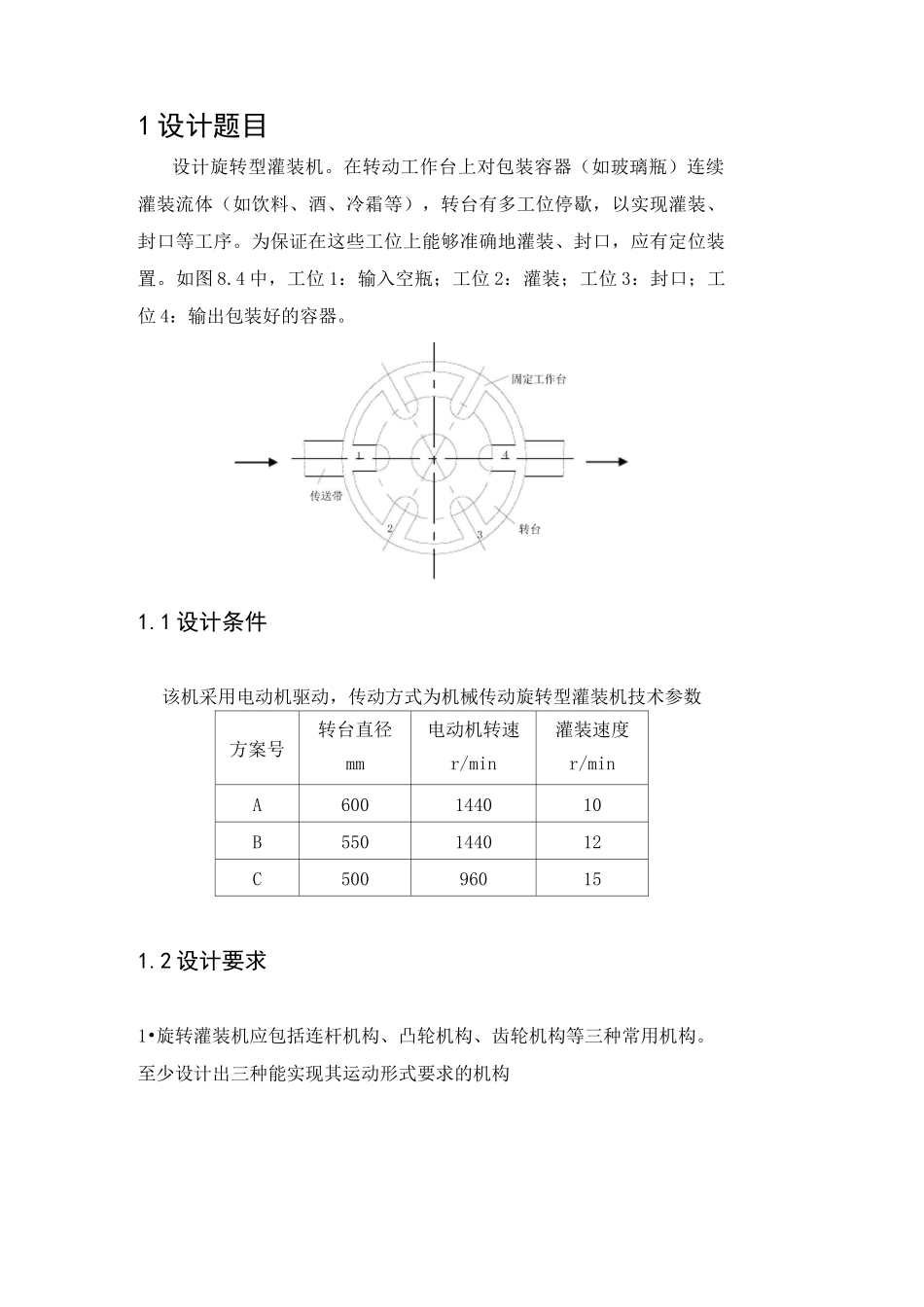

目录1 设计题目1.1 设计条件1.2 设计任务1.3 设计思路2 原动机的选择3 传动比分配4 传动机构的设计4.1 减速器的设计4.2 第二次减速装置设计4.3 第三次减速装置设计4.4 齿轮的设计5 方案拟定比较5.1 综述5.2 选择设计方案5.3 方案确定6 机械运动循环图7 凸轮设计、计算及校核8 连杆机构的设计及校核9 间歇机构设计10 设计感想11 参考资料1 设计题目设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图 8.4 中，工位 1：输入空瓶；工位 2：灌装；工位 3：封口；工位 4：输出包装好的容器。1.1 设计条件该机采用电动机驱动，传动方式为机械传动旋转型灌装机技术参数方案号转台直径mm电动机转速r/min灌装速度r/minA600144010B550144012C500960151.2 设计要求1•旋转灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。至少设计出三种能实现其运动形式要求的机构Z2=20z3=120Z4=20z5=120z6=20n=960r/mini=2ii32=6i54=6n1=15r/minz6=206z?=30i76=1-5n2=10r/min2. 设计传动系统并确定其传动比分配3. 在用 A2 图纸上画出旋转灌装机的运动方案简图和用运动循环图分配各机构的节拍。4•对连杆机构进行速度和加速度的分析，绘出运动线图，用图解法或者是解析法设计平面连杆机构5. 凸轮机构的计算，按要求选择从动件运动规律，并确定基园半径，最大压力角，最小曲率半径。对盘状凸轮要用解析法计算出理论廓线、实际廓线值。绘制从动件运动规律线图及凸轮廓线图。6. 齿轮机构的设计计算。7•编写设计计算说明书。.2 原动机的选择本身设计采用方案 C。故采用电动机驱动，其转速为 960r/min。灌装速度为 10r/min.3 传动比分配原动机通过三次减数达到设计要求。第一次减速，通过减速器三级减速到 20r/min,其传动比分别为 2、6、6。第二次减速，夹紧装置，转动装置及压盖装置所需转速为 10r/min,另设计一级减速，使转速达到要求，其传动比分别为 2。第三次减速,传送带滚轴直径约为 10cm,其转速为5r/min 即可满足要求，另设两级减速，传动比都为 2 即可。.4 传动机构的设计4.1 减速器设计具体设计示意图及参数如下减速器分为三级减速,1 为皮带轮：i=2。12、3、4、5、6 为齿轮:Z2=20Z3=120Z4=20Z5=120Z6=206i32=z3/z2=120/20=6i54=z5/z4=120/20=6n1=n/(i...
