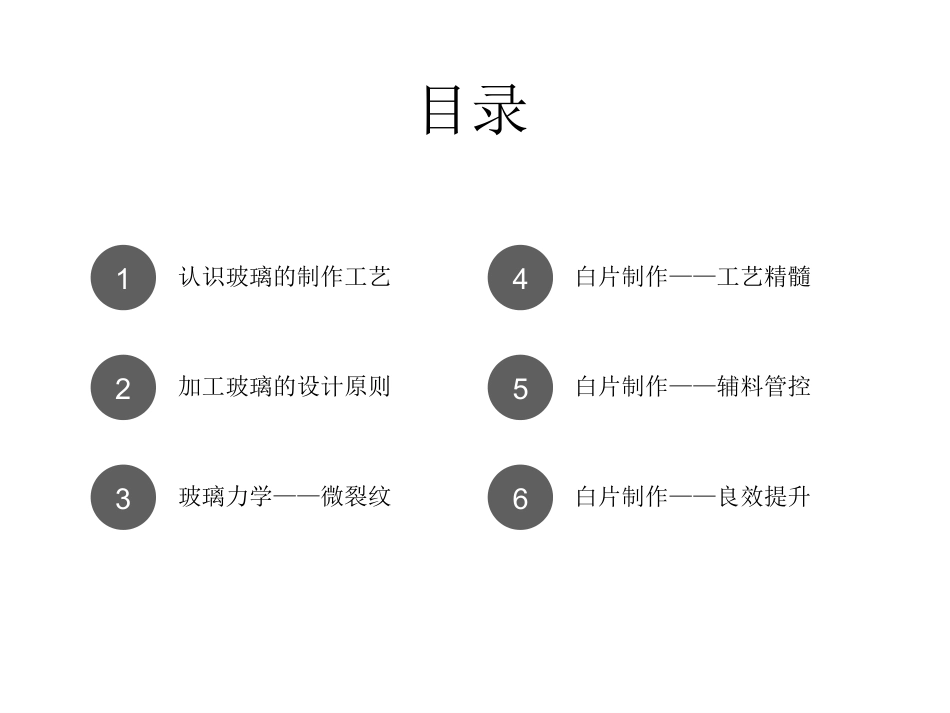

玻璃盖板技术培训制作人：沈思思日期：2017-8-4123456认识玻璃的制作工艺白片制作——工艺精髓加工玻璃的设计原则白片制作——辅料管控玻璃力学——微裂纹白片制作——良效提升目录综述•培训内容：本文为白片技术基础培训•培训对象：在职的白片段技术员及班组长以上人员，PE技术员及工程师•培训目的：1.受训者充分认识玻璃的特性2.受训者掌握自己工序的加工特点和加工精髓3.完善受训者的技术基础，能配合PE技术更好的改善产线良率及效率4.受训者理解工程技术的设计目的和要求，更明确的执行产品加工工艺5.理解良率和效率提升的基本原则，为提升良率、效率提供技术基础一、认识玻璃的制作工艺2017-8-1玻璃制作玻璃制作：摇转、浮法、溢流法3mm以下的产品为超薄玻璃，RLD公司主要使用浮法和溢流法玻璃，厚度在0.33～2.0mm浮法与溢流下拉法对比玻璃表层状态对比分类特点图示浮法产品两面完全不一样，分为空气层，和锡面层，中间为纯玻璃层，厚度例如：日本旭硝子，龙尾DT-HW，德国肖特，中国熊猫浮法后处理产品两面经过特殊工艺处理，使得空气层与锡面层一致，同时与玻璃层在强化离子交换速率一致。如龙尾DT系列，熊猫2228，肖特新款溢流法两面都是空气层，两面交换速率一致，但比玻璃层交换速率都高。例如：如康宁2320/5318/7321，中国彩虹，日本NEG空气层(Air)33～～55umum二、加工玻璃的设计原则2017-8-1首要原则——玻璃结构产品结构为首要原则，对于白片来说，结构方面包括产品长，宽，R角，2.5D弧，3D弧，孔的大小，位置，槽位大小，位置，平面度，厚度等。即产品的尺寸，在开料，CNC，抛光，强化决定；CNC定型结构，抛光影响厚度，棱边尺寸，强化决定变化量2D3D热弯→抛光→强化→贴合测试方法来料尺寸代表符号简写3D尺寸简写长lengthL长1L1二次元长2L2二次元宽widthW宽1W1二次元宽2W2二次元宽3W3二次元孔holeH孔长HL二次元孔宽HW二次元孔长边距HL二次元孔宽边距HW二次元槽grooveG槽宽1GL1二次元槽宽2GL2二次元槽深GH二次元槽宽边距GP二次元弧角arcangleAA长拱高LRH高度计-3点宽拱高WRH高度计-3点R轮廓RAA二次元扫描或三次元测试平整度planenessP平整度PL激光平坦度测试仪厚度thinknessT平面厚度TP高度计或卡尺R弧厚度TR超声波厚度仪次要原则——玻璃的性能强化性能给定的数据设备CS/DOL/CT折射率、光弹系数应力测试仪落球钢球重量，高度，落点及次数，治具落球测试仪四轴上，下跨距，杆径轴弯曲测试仪ROR(环对环）环外径，内径，壁厚轴弯曲测试仪静压静压力，时间，静压点，治具规格轴弯曲测试仪平整度取点位置，计算方法或测试方法激光平坦度或塞规透过率550nm波长或850nm波长透过率测试仪铅笔硬度7/9HB铅笔，测试方法铅笔硬度测试仪①CS，DOL由产品表面状态，强化的硝酸钾电离的程度，温度，时间，抛光量所决定，CS表示的是表面切向的压力，DOL是表面法向上的离子交换深度，两者是产品性能的前提②落球，是测试产品表面受瞬间冲击所能耐受的程度，以能量为单位，落球过程中产品发生形变，表面应力转换成抵抗产品变形的力，同时产品内部结构是否损坏决定了产品落球的效果③四轴弯曲，ROR，静压，都是检验产品在瞬时静止状态下产品能承受最大力的情况，四轴弯曲时表示矩形框内的受力情况，ROR表示的产品环形受力情况，静压是点受力情况④透过率，是产品对330un至850nu波长光的透过的效果检测，通常是550nm波长的检测，此项检测与后段工序产品的IR及视窗透过率息息相关，影响的主要因素是表面外观状态（发蒙，发雾，发白），产品通透性⑤铅笔硬度，是产品表面层抗划伤，刮伤能力的评判，同时检测产品表面的连续性，主要影响为产品化学强化，清洗腐蚀，物理抛光表面效果1000900800700600500400300999080706050403020105321数据百分比钠钙南玻产品A产品B产品C产品D变量Weibull-95%置信区间4PB对比的概率图（20/4010mm/min)第三原则——外观品质•外观分为两种类型，一种是产品缺损类（如崩边，划伤，裂片，凹陷等产品缺陷）一种是产品附加类（如大小边，凸点，凹点，白点，发蒙，水印等产品不良）①缺损类不良，直接报废，基本没有返修的可能性，物理（切削，抛光，平磨，...
