荫营矿乳化液泵技术协议资料

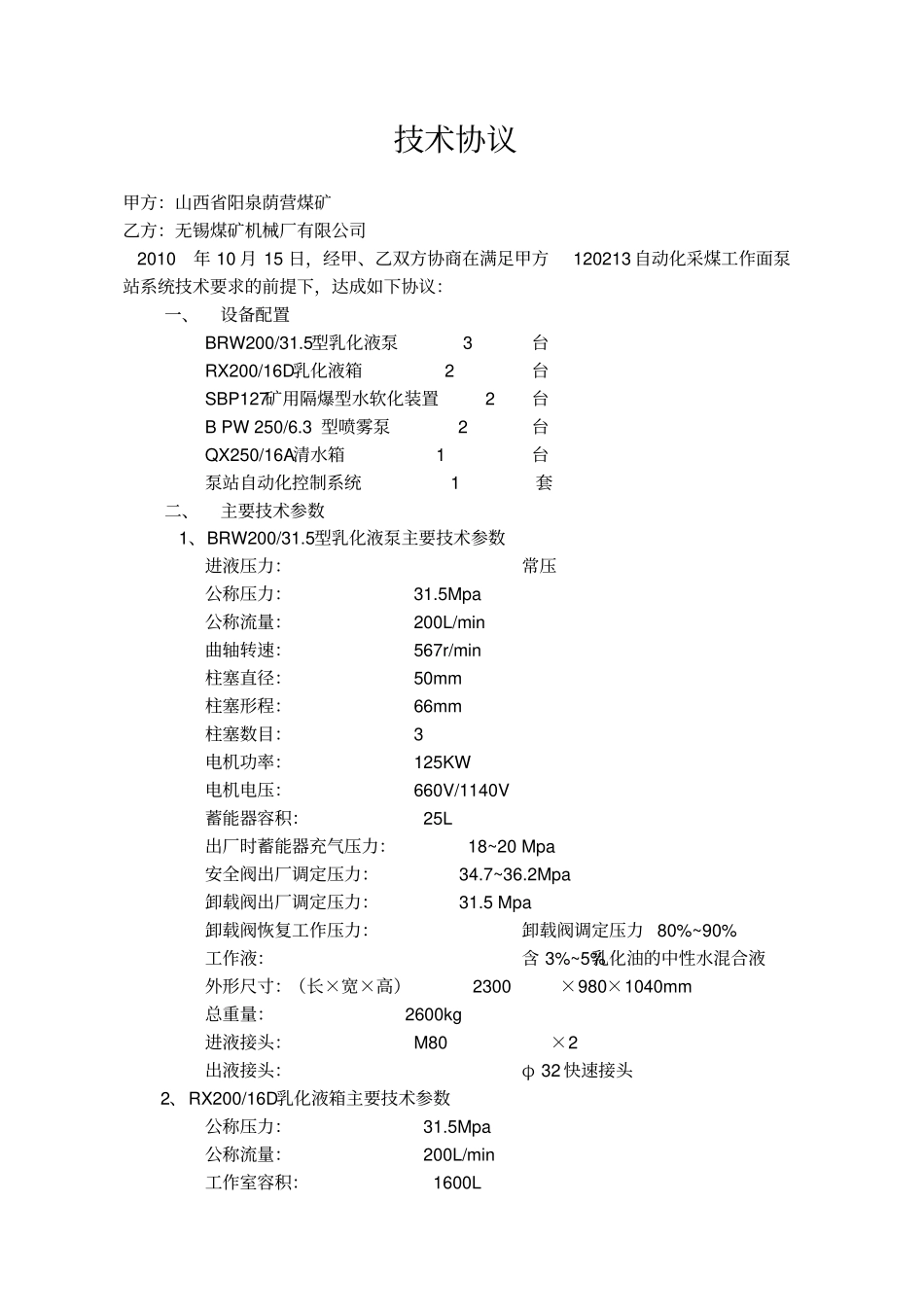

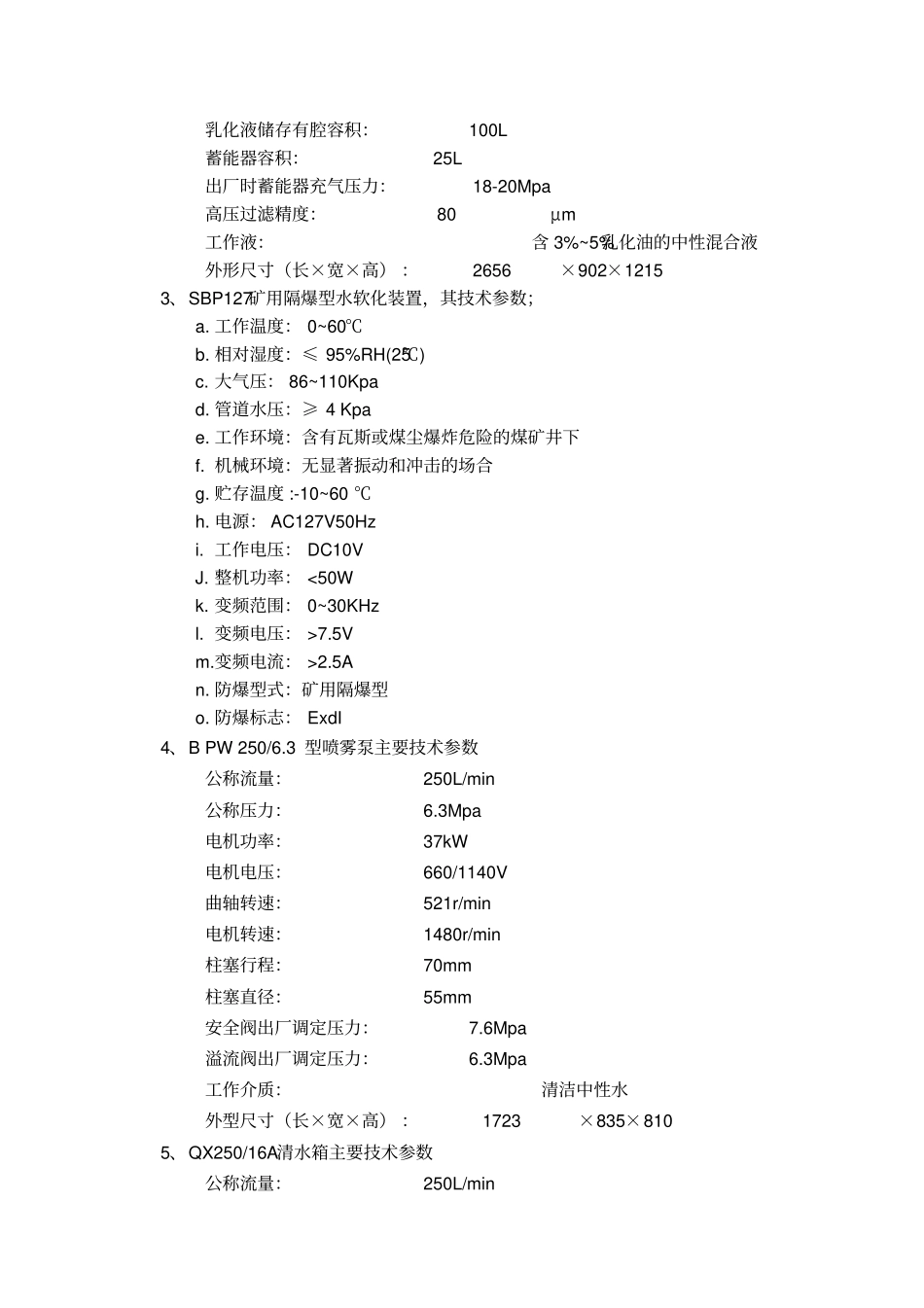

荫营煤矿 120213工作面 乳化液泵站、喷雾泵站技术协议甲方：山西阳泉荫营煤矿乙方：无锡煤矿机械厂有限公司二零一零年十二月十五日技术协议甲方：山西省阳泉荫营煤矿乙方：无锡煤矿机械厂有限公司 2010年 10 月 15 日，经甲、乙双方协商在满足甲方120213 自动化采煤工作面泵站系统技术要求的前提下，达成如下协议：一、设备配置BRW200/31.5型乳化液泵 3台RX200/16D乳化液箱 2台SBP127矿用隔爆型水软化装置 2台B PW 250/6.3 型喷雾泵 2台QX250/16A清水箱 1台泵站自动化控制系统 1套二、主要技术参数1、BRW200/31.5型乳化液泵主要技术参数进液压力：常压公称压力： 31.5Mpa 公称流量： 200L/min 曲轴转速： 567r/min 柱塞直径： 50mm 柱塞形程： 66mm 柱塞数目： 3 电机功率： 125KW 电机电压： 660V/1140V 蓄能器容积： 25L 出厂时蓄能器充气压力： 18~20 Mpa 安全阀出厂调定压力： 34.7~36.2Mpa 卸载阀出厂调定压力： 31.5 Mpa 卸载阀恢复工作压力：卸载阀调定压力 80%~90% 工作液：含 3%~5%乳化油的中性水混合液外形尺寸：（长×宽×高） 2300×980×1040mm 总重量： 2600kg 进液接头： M80×2 出液接头：φ 32 快速接头2、RX200/16D乳化液箱主要技术参数公称压力： 31.5Mpa 公称流量： 200L/min 工作室容积： 1600L 乳化液储存有腔容积： 100L 蓄能器容积： 25L 出厂时蓄能器充气压力： 18-20Mpa 高压过滤精度： 80μm工作液：含 3%~5%乳化油的中性混合液外形尺寸（长×宽×高） ： 2656×902×1215 3、SBP127矿用隔爆型水软化装置，其技术参数；a. 工作温度： 0~60℃b. 相对湿度：≤ 95%RH(25℃) c. 大气压： 86~110Kpa d. 管道水压：≥ 4 Kpa e. 工作环境：含有瓦斯或煤尘爆炸危险的煤矿井下f. 机械环境：无显著振动和冲击的场合g. 贮存温度 :-10~60 ℃h. 电源： AC127V50Hz i. 工作电压： DC10V J. 整机功率： <50W k. 变频范围： 0~30KHz l. 变频电压： >7.5V m.变频电流： >2.5A n. 防爆型式：矿用隔爆型o. 防爆标志： ExdI 4、B PW 250/6.3 型喷雾泵主要技术参数公称流量： 250L/min 公称压力： 6.3Mpa 电机功率： 37kW 电机电压： 660/1140V 曲轴转速： 521r/min 电机转速： 1480r/min 柱塞行程： 70mm 柱塞直径： 55mm 安全阀出厂调定压力： 7.6Mpa 溢流阀出厂调定压力： 6.3Mpa 工作介质：清洁...
