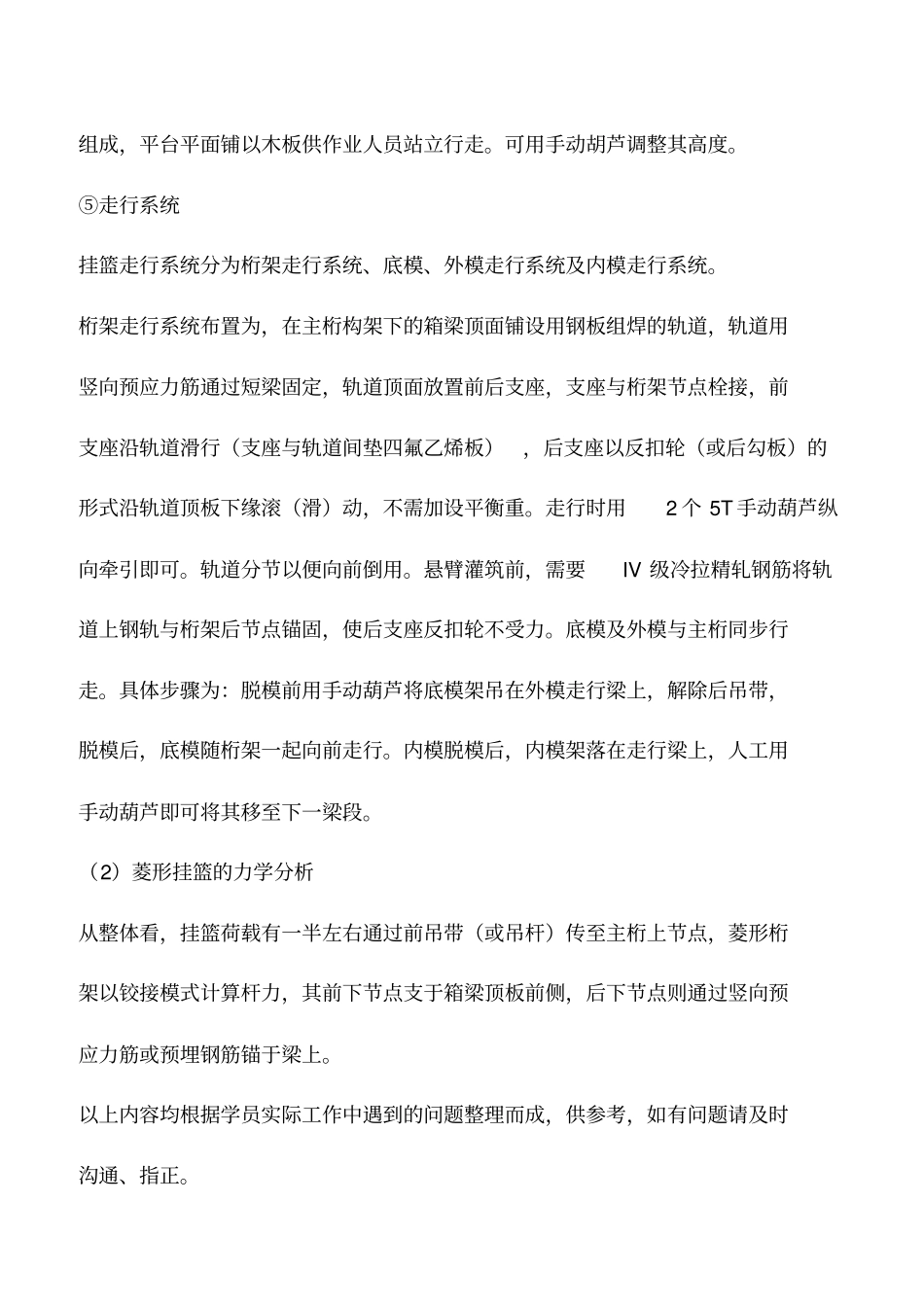

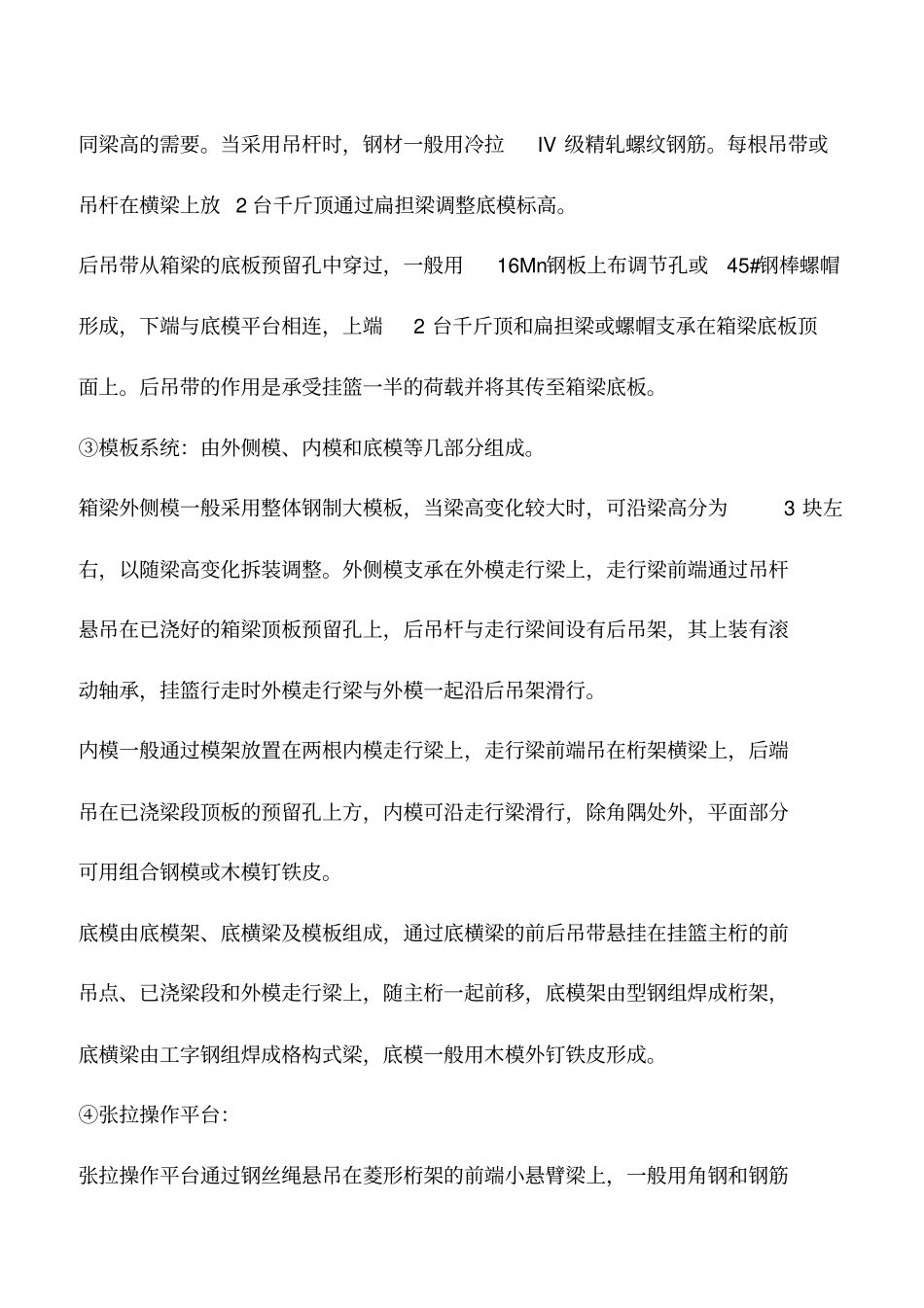

菱形挂篮的结构构造及力学的分析【学员问题】菱形挂篮的结构构造及力学的分析？【解答】（1）菱形挂篮的结构及构造菱形挂篮主要由菱形桁架、悬吊系统、走行系统、模板系统及张拉操作平台五部分组成。①菱形桁架：菱形桁架是挂篮的主要承重结构。主桁构架竖放于箱梁腹板位置，构架的片数可根据主梁的截面特性来定，一般为两片，也有多片的，如吴忠黄河大桥菱形挂篮采用三片构架； 主要杆件通常由两片槽钢组焊而成，槽钢的截面由结构分析确定；各杆件间的联结为栓接、 焊接或销接。 主桁构架间用槽钢或角钢组成的横联连接，在主桁前端节点处放置一根用2 根工字钢组焊成的横梁，上设吊点，以做悬吊底模平台和内外模滑梁用，该横梁同时起到将主桁架连成整体的作用。②悬吊系统：由螺旋千斤顶、扁担梁、吊带或吊杆组成，用于悬挂模板系统，调整模板的标高。前后吊带（杆）：前吊带的作用是为底模平台提供前吊点，其承受几乎一半的挂篮荷载。当待灌段混凝土重量较大时， 一般采用吊带， 否则用吊杆。吊带一般用 16Mn或性能更好的钢板并布设销孔而成，一般3m一段，分段间用销轴连接，以适应不同梁高的需要。当采用吊杆时，钢材一般用冷拉IV 级精轧螺纹钢筋。每根吊带或吊杆在横梁上放 2 台千斤顶通过扁担梁调整底模标高。后吊带从箱梁的底板预留孔中穿过，一般用16Mn钢板上布调节孔或45#钢棒螺帽形成，下端与底模平台相连，上端2 台千斤顶和扁担梁或螺帽支承在箱梁底板顶面上。后吊带的作用是承受挂篮一半的荷载并将其传至箱梁底板。③模板系统：由外侧模、内模和底模等几部分组成。箱梁外侧模一般采用整体钢制大模板，当梁高变化较大时，可沿梁高分为3 块左右，以随梁高变化拆装调整。外侧模支承在外模走行梁上，走行梁前端通过吊杆悬吊在已浇好的箱梁顶板预留孔上，后吊杆与走行梁间设有后吊架，其上装有滚动轴承，挂篮行走时外模走行梁与外模一起沿后吊架滑行。内模一般通过模架放置在两根内模走行梁上，走行梁前端吊在桁架横梁上，后端吊在已浇梁段顶板的预留孔上方，内模可沿走行梁滑行，除角隅处外，平面部分可用组合钢模或木模钉铁皮。底模由底模架、底横梁及模板组成，通过底横梁的前后吊带悬挂在挂篮主桁的前吊点、已浇梁段和外模走行梁上，随主桁一起前移，底模架由型钢组焊成桁架，底横梁由工字钢组焊成格构式梁，底模一般用木模外钉铁皮形成。④张拉操作平台：张拉操作平台通过钢丝绳悬吊在菱形桁架的前端小悬臂梁上，一般用角钢...
