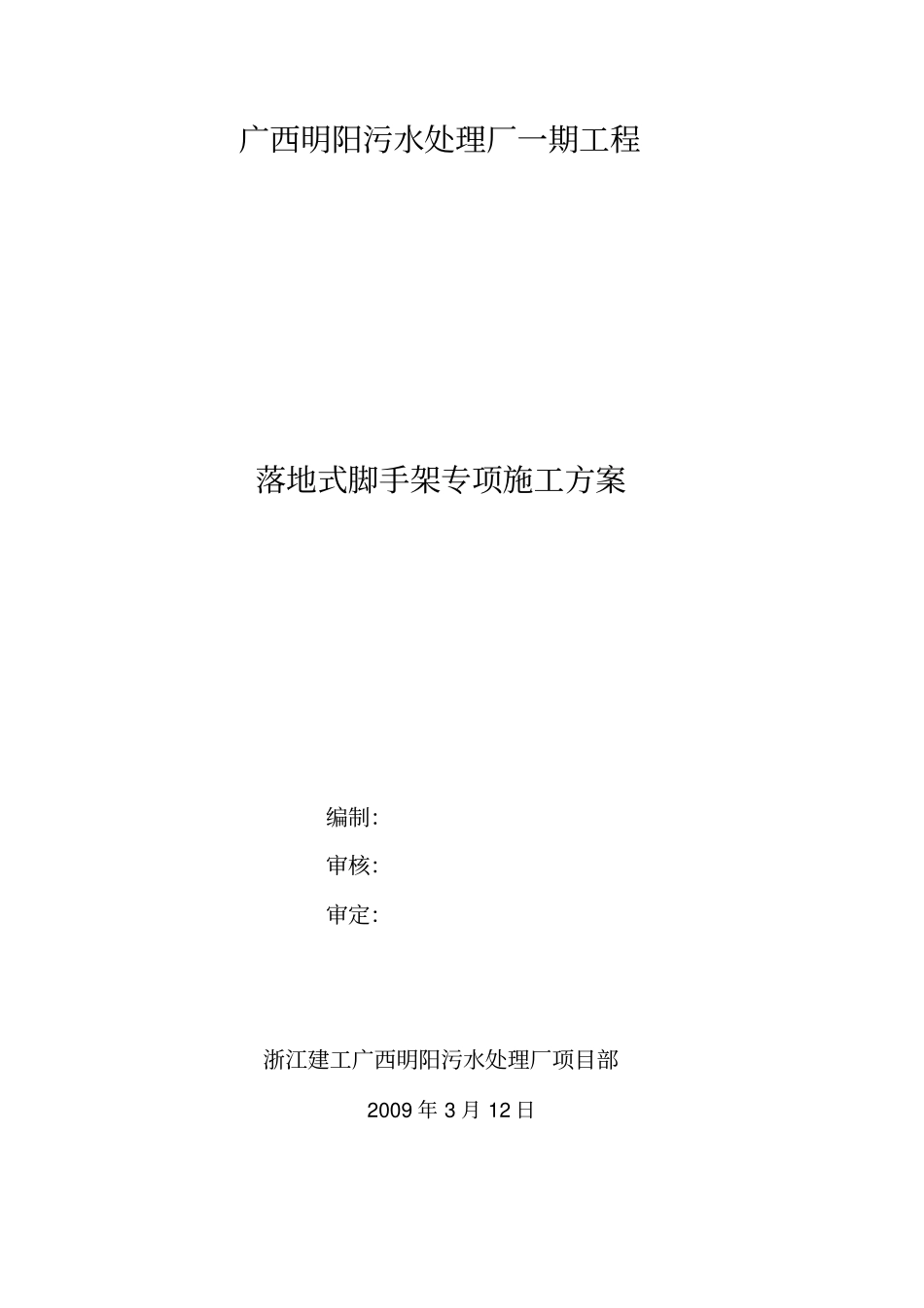

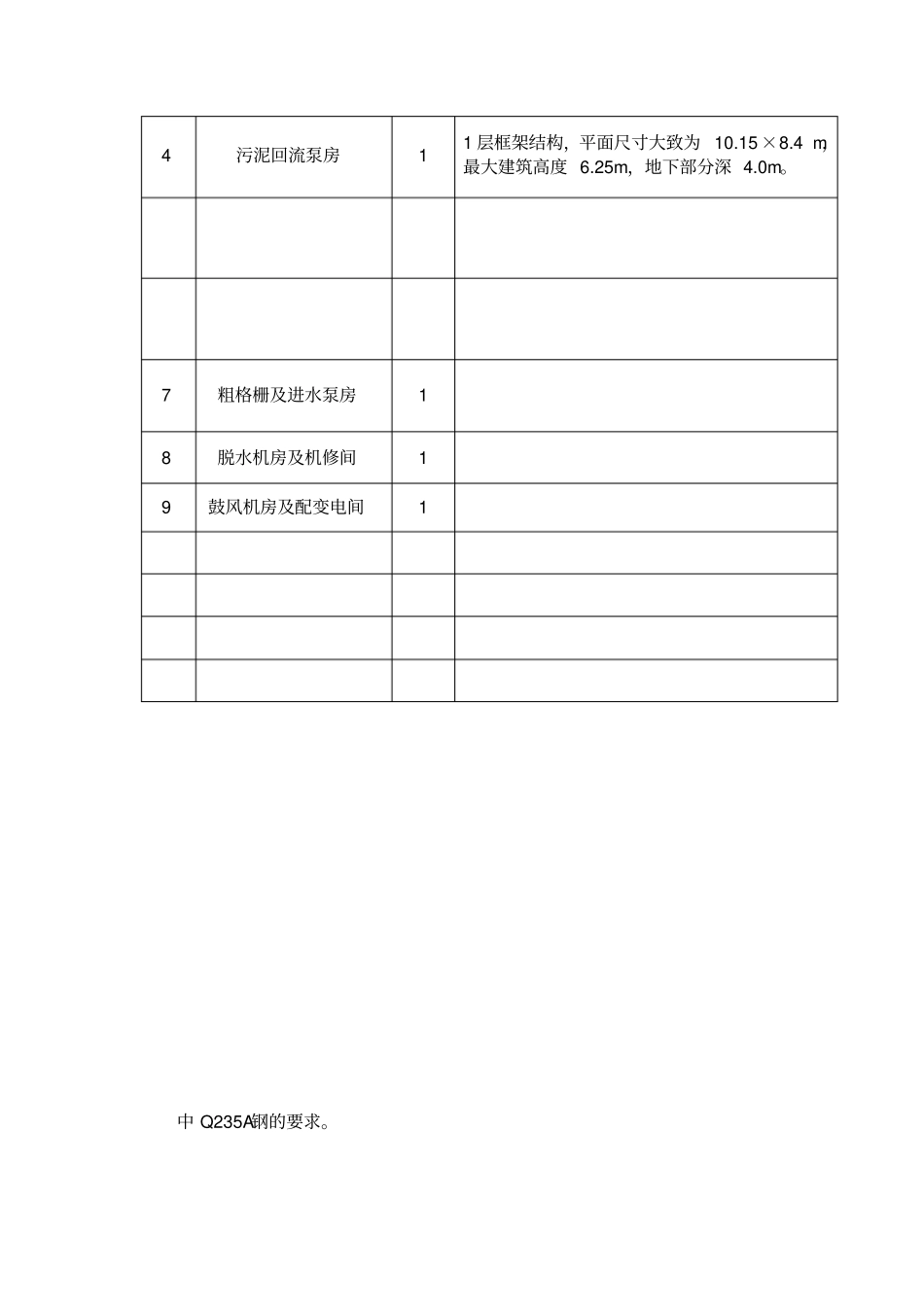

广西明阳污水处理厂一期工程落地式脚手架专项施工方案编制：审核：审定：浙江建工广西明阳污水处理厂项目部2009 年 3 月 12 日落地式脚手架专项施工方案1 细格栅及沉砂池1 异形池，平面尺寸大致为17.73 m×18.08m，最大深度 4.31m，室外地面以上高度3.9m，池壁厚 0.15-0.3m ，底板厚 0.35m。2 氧化沟1 异形池（形状同体育场田径场地相似），平面尺寸大致为 143.225 m×31.6m，池深 6.5m，室外地面以上高度3.9m-1.5 m ，池壁厚0.2 ～0.55m，底板厚 0.6m。3 二沉池2 圆形池，水池外围直径34.4 米，深度 4.5m，室外地面以上高度1.8m，池壁厚 0.25-0.35m ，底板厚 0.4m。4 污泥回流泵房1 1 层框架结构，平面尺寸大致为 10.15 ×8.4 m，最大建筑高度 6.25m，地下部分深 4.0m。7 粗格栅及进水泵房1 8 脱水机房及机修间1 9 鼓风机房及配变电间1 中 Q235A钢的要求。大横杆的最大弯曲应力为σ = 81.102 N/mm2 小于大横杆的抗压强度设计值[f]=205.0 N/mm2，满足要求！大横杆的最大挠度 2.220 mm 小于大横杆的最大容许挠度 2000.0/150 mm与 10 mm，满足要求！小横杆的最大应力计算值σ =164.442 N/mm2 小于小横杆的抗压强度设计值 205.000 N/mm2，满足要求 ！小横杆的最大挠度和 2.825 mm 小于小横杆的最大容许挠度1050.000/150=7.000 与 10 mm,满足要求！R < 6.40 kN ，单扣件抗滑承载力的设计计算满足要求! 立杆稳定性计算 σ = 131.979 N/mm2 小于立杆的抗压强度设计值 [f] = 205.000 N/mm2，满足要求！立杆稳定性计算 σ = 131.308 N/mm2 小于立杆的抗压强度设计值 [f] = 205.000 N/mm2，满足要求！[H]= 58.597 和 50 比较取较小值。得到，脚手架搭设高度限值 [H] =50.000 m，满足要求！(4.725+0.186 ×4.890 ×0.033/5.080)]}/(1.2×0.125)=64.171 m ；[H]= 60.171 和 50 比较取较小值。 经计算得到， 脚手架搭设高度限值 [H] =50.000 m，满足要求！Nl = 7.041 < Nf = 95.133,连墙件的设计计算满足要求！由以上计算得到 Nl =7.041 小于《扣规》的抗滑承载力 8.0 kN，略大于国强公司内部规定 6.4kN, 故改为 2 步 2 跨一连墙！不再重算。新规范为fak—地基承载力特征值（标准值），由荷载试验、或原位测试或公式计算确定。 也可按原《建筑地基基础设计规范》 GBJ7— 89 附录五及第 6.3.2条的规定采用。夯实地基面上要求全现浇100 厚 C20 的素砼垫层， kc 取 1， A 取 0.25m2,p=48.016 ≤ fg=130.000 kN/m2。地基承载力满足要求！100 厚 C20 混凝土垫层抗冲切验算得出ft=29.603 kNft－混凝土轴心抗拉强度设计值；D－支座板底面直径； h－砼垫层厚度。满足要求。
