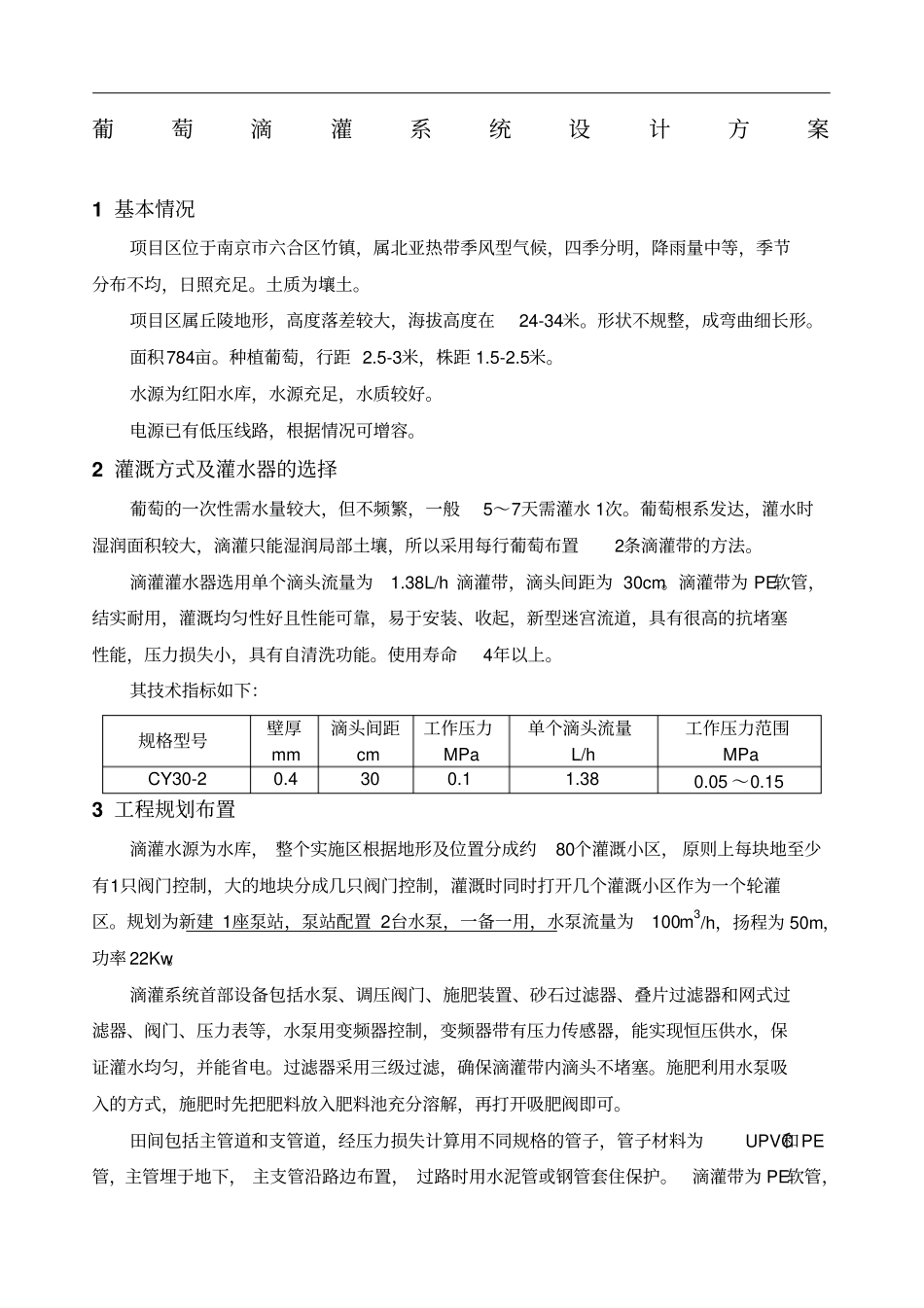

葡萄滴灌系统设计方案

葡萄滴灌系统设计方案1 基本情况项目区位于南京市六合区竹镇，属北亚热带季风型气候，四季分明，降雨量中等，季节分布不均，日照充足。土质为壤土。项目区属丘陵地形，高度落差较大，海拔高度在24-34米。形状不规整，成弯曲细长形。面积784亩。种植葡萄，行距 2.5-3米，株距 1.5-2.5米。水源为红阳水库，水源充足，水质较好。电源已有低压线路，根据情况可增容。2 灌溉方式及灌水器的选择葡萄的一次性需水量较大，但不频繁，一般5～7天需灌水 1次。葡萄根系发达，灌水时湿润面积较大，滴灌只能湿润局部土壤，所以采用每行葡萄布置2条滴灌带的方法。滴灌灌水器选用单个滴头流量为1.38L/h 滴灌带，滴头间距为 30cm。滴灌带为 PE软管，结实耐用，灌溉均匀性好且性能可靠，易于安装、收起，新型迷宫流道，具有很高的抗堵塞性能，压力损失小，具有自清洗功能。使用寿命4年以上。其技术指标如下：规格型号壁厚mm 滴头间距cm 工作压力MPa 单个滴头流量L/h工作压力范围MPa CY30-2 0.4 30 0.1 1.38 0.05 ～0.153 工程规划布置滴灌水源为水库， 整个实施区根据地形及位置分成约80个灌溉小区， 原则上每块地至少有1只阀门控制，大的地块分成几只阀门控制，灌溉时同时打开几个灌溉小区作为一个轮灌区。规划为新建 1座泵站，泵站配置 2台水泵，一备一用，水泵流量为100m3/h，扬程为 50m，功率 22Kw。滴灌系统首部设备包括水泵、调压阀门、施肥装置、砂石过滤器、叠片过滤器和网式过滤器、阀门、压力表等，水泵用变频器控制，变频器带有压力传感器，能实现恒压供水，保证灌水均匀，并能省电。过滤器采用三级过滤，确保滴灌带内滴头不堵塞。施肥利用水泵吸入的方式，施肥时先把肥料放入肥料池充分溶解，再打开吸肥阀即可。田间包括主管道和支管道，经压力损失计算用不同规格的管子，管子材料为UPVC和PE管，主管埋于地下， 主支管沿路边布置， 过路时用水泥管或钢管套住保护。滴灌带为 PE软管，接头为活接头，在换茬、耕作时可方便地收起，延长使用寿命。分成若干小区，每小区用 1只阀门控制，阀门控制开、关状态，用1只压力表显示小区的压力值。1、吸水管蝶阀2、吸肥阀3、逆止阀 4 、回水阀 5 、调压阀 6 、肥料池加水阀 7 、主阀8、安全阀9、排气阀 10 、压力传感器 11 、介质过滤器蝶阀1 12 、反冲洗蝶阀1 13、反冲洗蝶阀2 14 、介质过滤器蝶阀2 15、介质过滤器 16 、压力表 17 、蝶阀18、叠片过滤器19、网...
