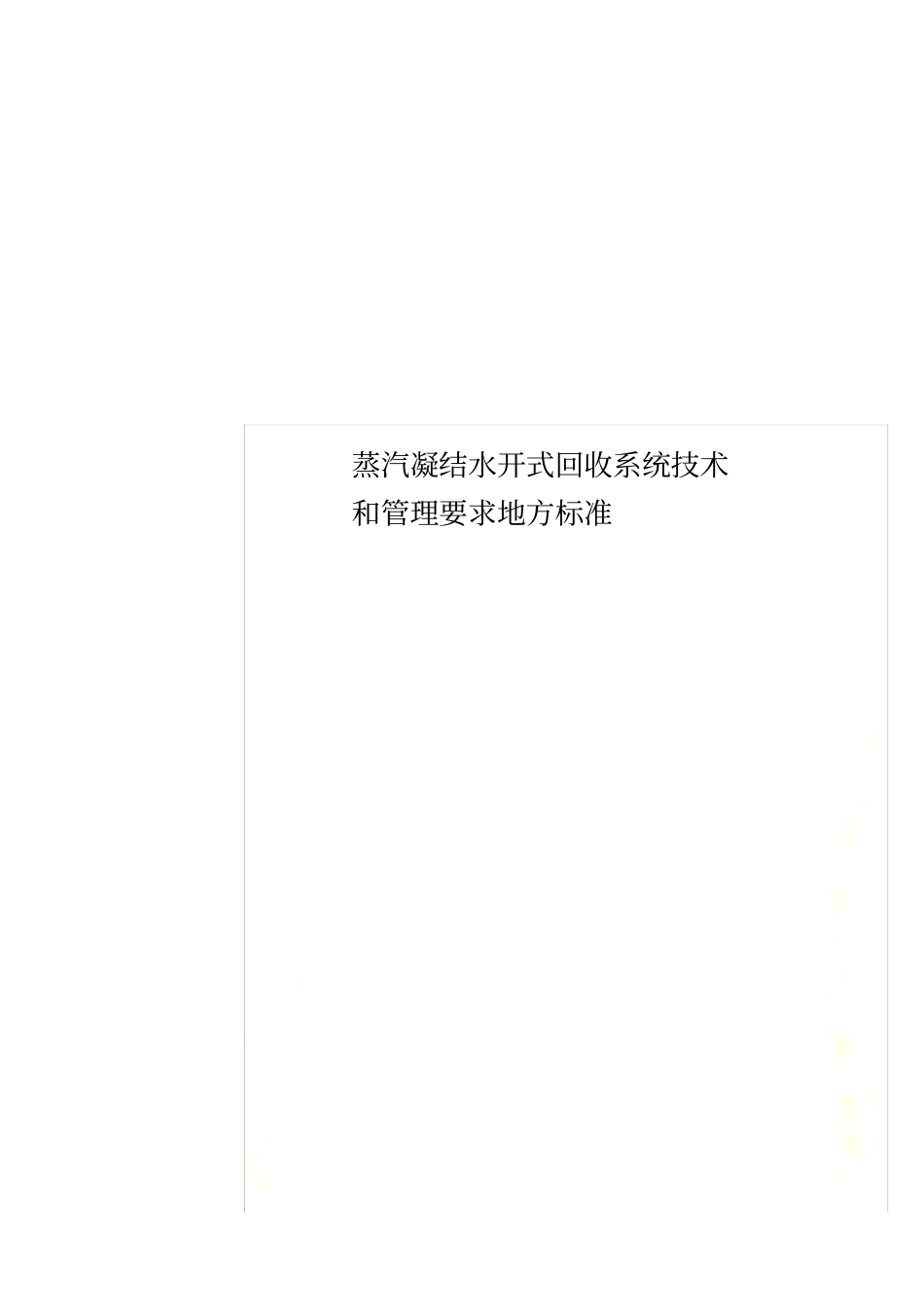

蒸汽凝结水开式回收系统技术和管理要求地方标准

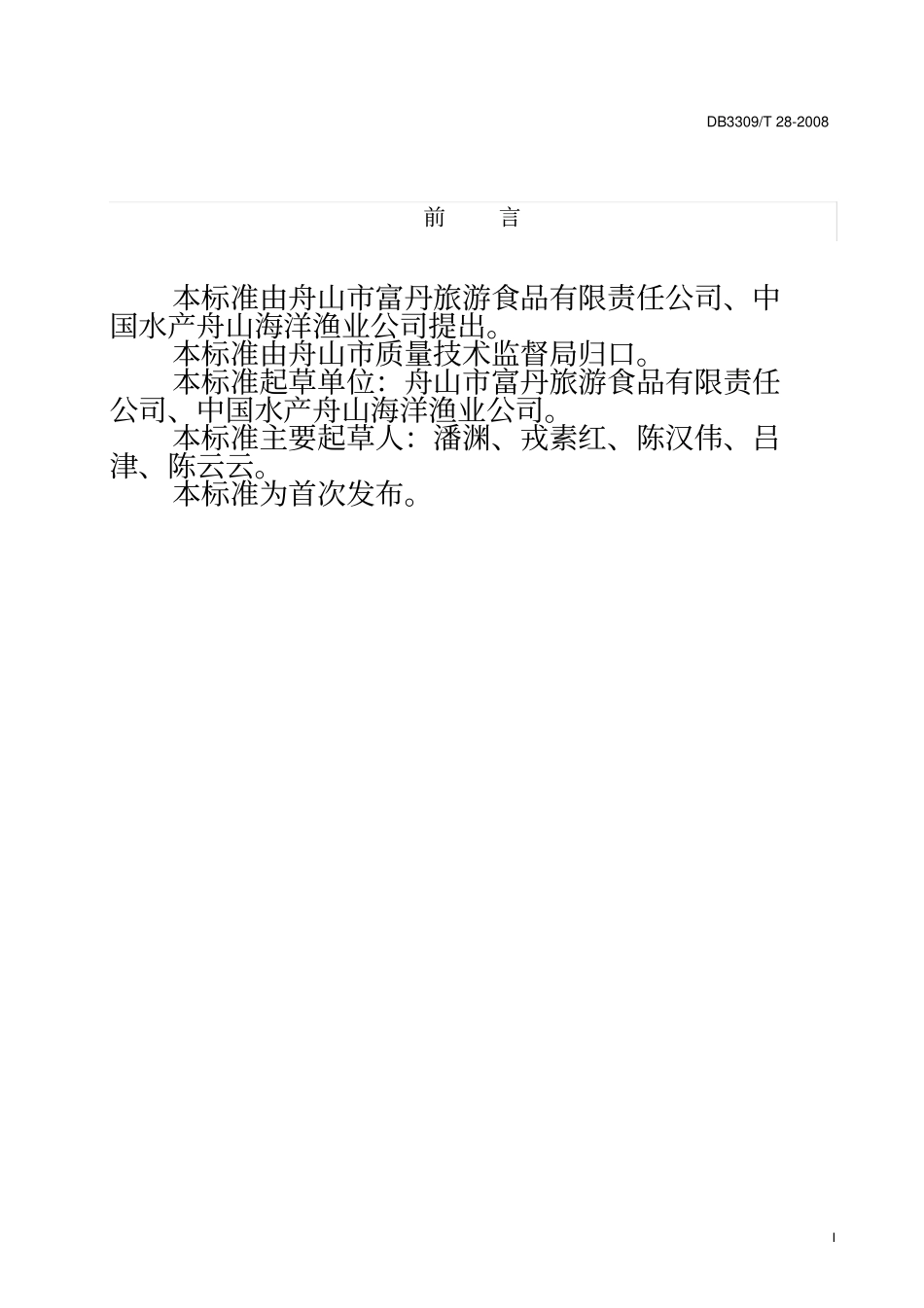

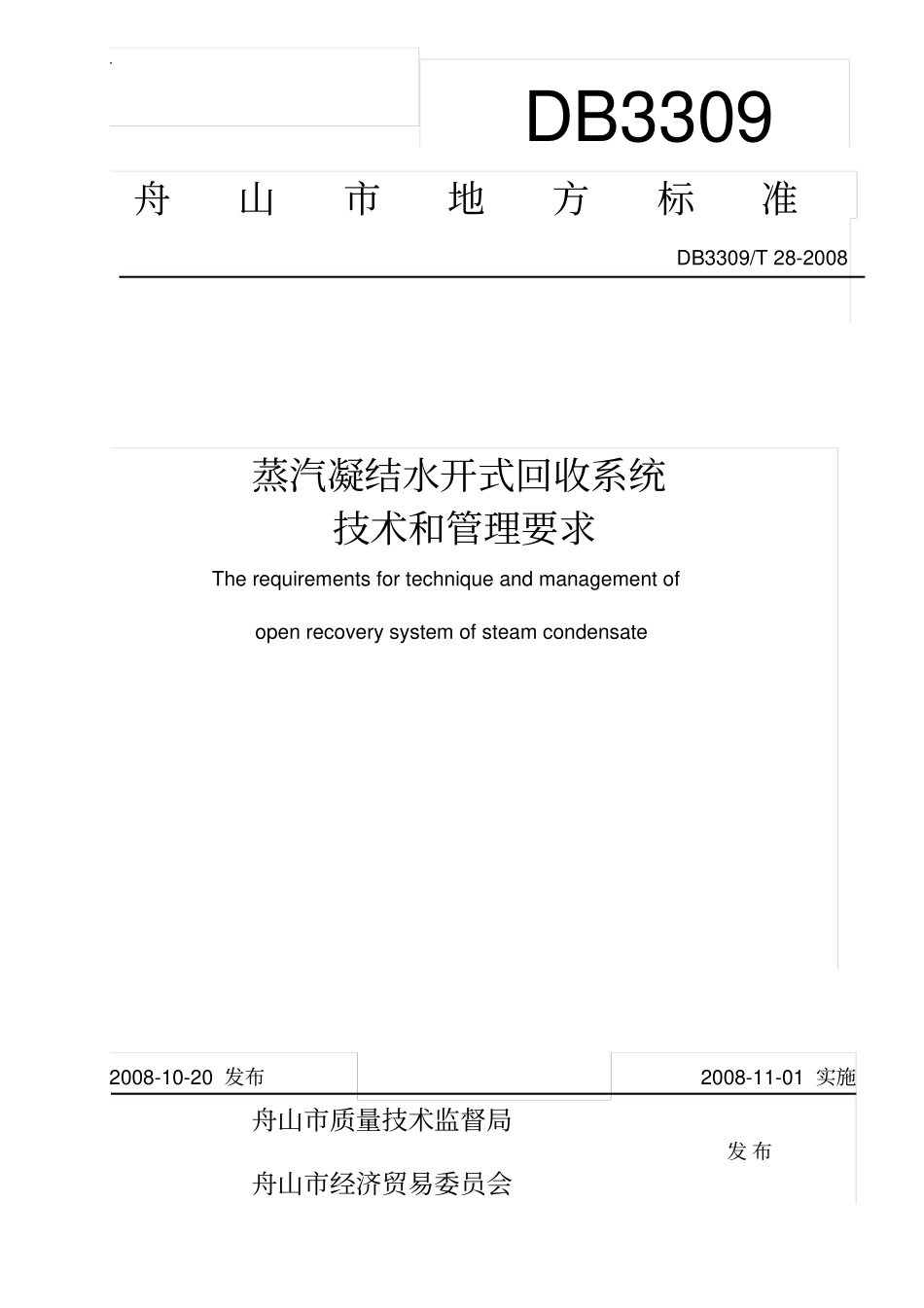

蒸汽凝结水开式回收系统技术和管理要求地方标准. 舟山市地方标准DB3309 DB3309/T 28-2008 蒸汽凝结水开式回收系统技术和管理要求The requirements for technique and management of open recovery system of steam condensate 2008-10-20 发布2008-11-01 实施舟山市质量技术监督局发 布舟山市经济贸易委员会DB3309/T 28-2008 I 前言本标准由舟山市富丹旅游食品有限责任公司、中国水产舟山海洋渔业公司提出。本标准由舟山市质量技术监督局归口。本标准起草单位：舟山市富丹旅游食品有限责任公司、中国水产舟山海洋渔业公司。本标准主要起草人：潘渊、戎素红、陈汉伟、吕津、陈云云。本标准为首次发布。DB3309/T 28-2008 1 蒸汽凝结水开式回收系统技术和管理要求1 范围本标准规定了蒸汽供热系统中凝结水回收的原则，凝结水开式回收系统的确定和水质、设备、运行管理等有关技术要求。本标准适用于公称压力P≤2.5MPa，介质温度 t ≤250℃的蒸汽供热系统中凝结水开式回收系统的设计、改造、安装和管理。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 1576-2001 工业锅炉水质GB 4272 设备及管道保温技术通则GB/T 12721-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB 17167-2006 用能单位能源计量器具配备和管理通则GJBT-565 矩形给水箱（图集号： 02S101）JJG 686-2006 热水表3 定义本标准采用下列定义。3.1 开式回收系统集水箱与大气直接相接触的凝结水回收系统。3.2 单元疏水方式DB3309/T 28-2008 2 在每台用蒸汽设备的疏水点上，各自安装一个蒸汽疏水阀然后再接于同一集水总管或集水箱的疏水方式。3.3蒸汽疏水阀的实际工作背压在凝结水回收系统中，实际工作条件下蒸汽疏水阀出口端的压力。3.4蒸汽疏水阀的实际最高 ( 或允许 ) 工作背压在凝结水回收系统中，实际工作压力条件下蒸汽疏水阀所能提供 ( 或允许 ) 的出口端的最高压力。3.5 蒸汽疏水阀的实际工作压力在凝结水回收系统中，实际工作条件下蒸汽疏水阀进口端的压力。3.6 比压降管道每米长的沿程阻力损失。4 基本公式4.1 凝结水管道的比压降计算公式：△ h = 6.254 × 1...
