蒸汽加热器计算

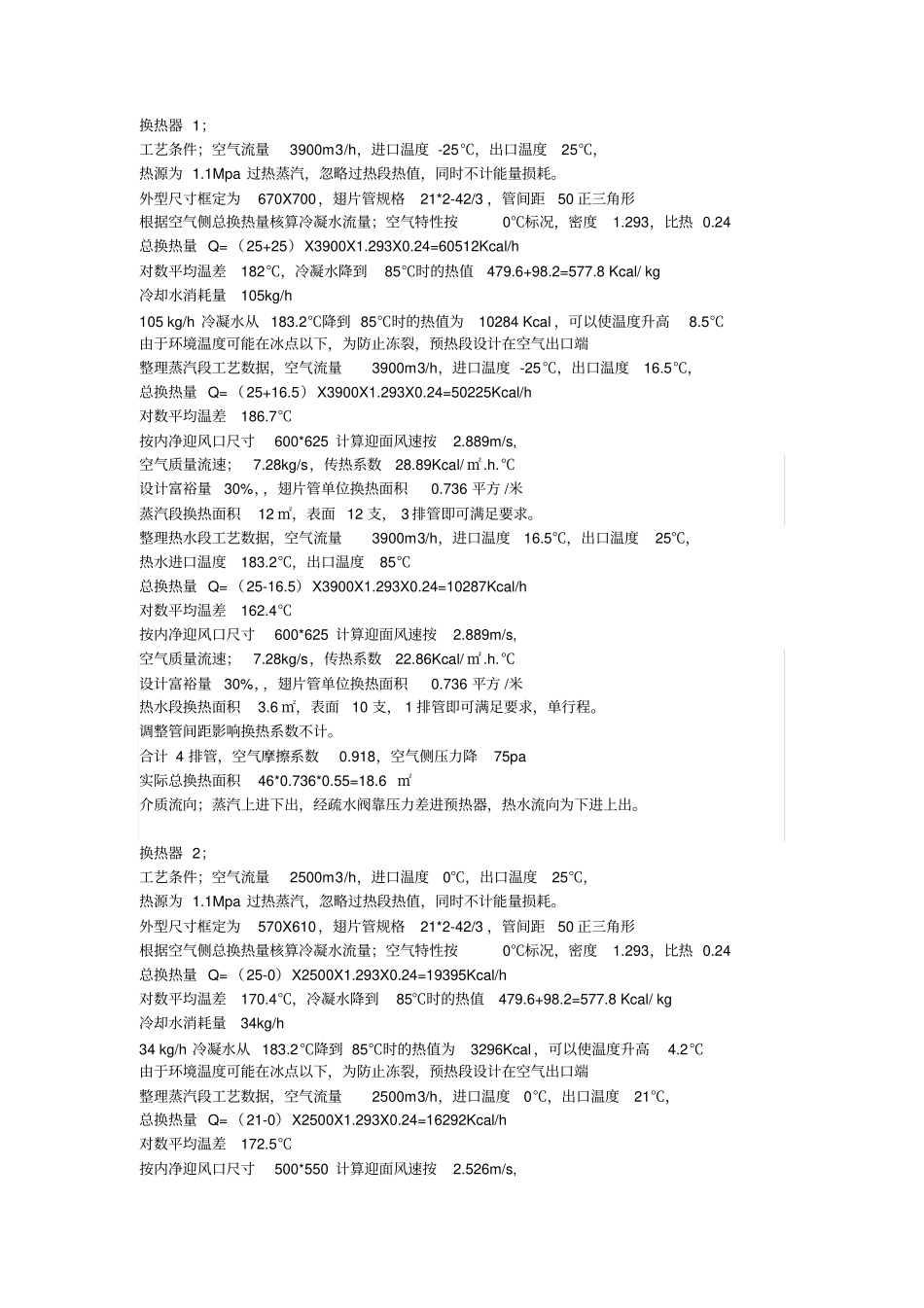

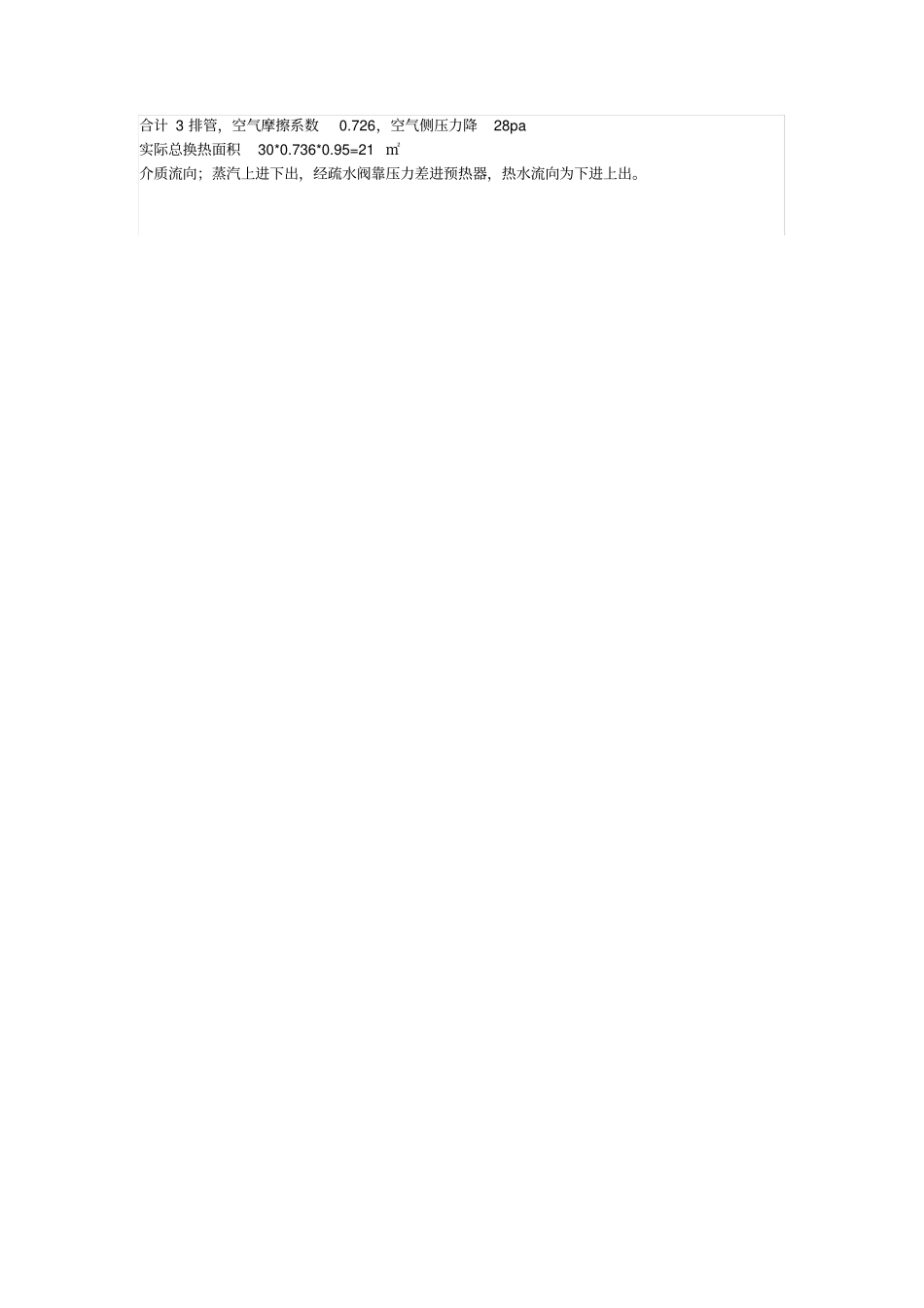

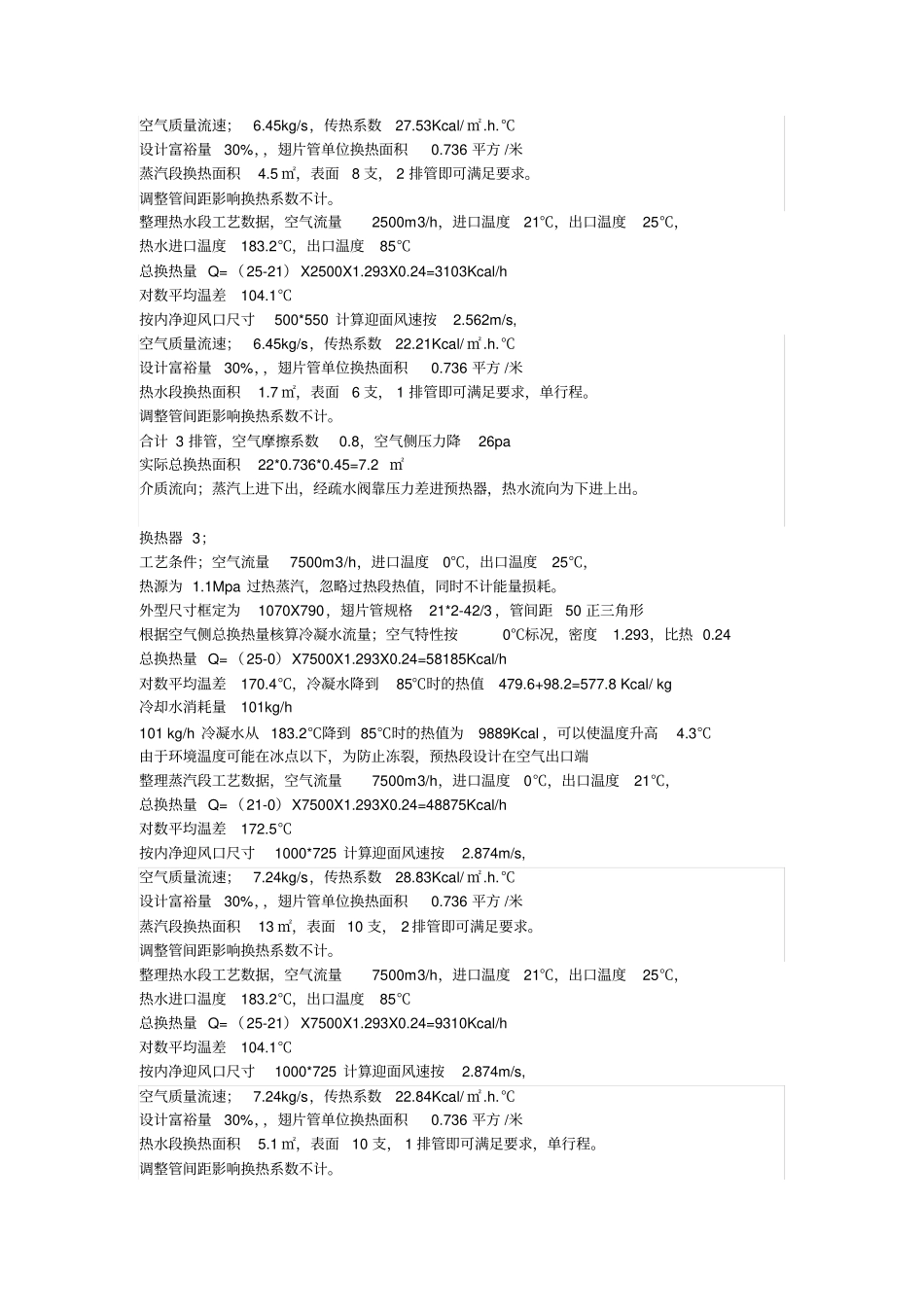

换热器 1；工艺条件；空气流量3900m3/h，进口温度 -25℃，出口温度25℃，热源为 1.1Mpa 过热蒸汽，忽略过热段热值，同时不计能量损耗。外型尺寸框定为670X700，翅片管规格21*2-42/3 ，管间距50 正三角形根据空气侧总换热量核算冷凝水流量；空气特性按0℃标况，密度1.293，比热 0.24 总换热量 Q= （25+25）X3900X1.293X0.24=60512Kcal/h 对数平均温差182℃，冷凝水降到85℃时的热值479.6+98.2=577.8 Kcal/ kg 冷却水消耗量105kg/h 105 kg/h 冷凝水从 183.2℃降到 85℃时的热值为10284 Kcal ，可以使温度升高8.5℃由于环境温度可能在冰点以下，为防止冻裂，预热段设计在空气出口端整理蒸汽段工艺数据，空气流量3900m3/h，进口温度 -25℃，出口温度16.5℃，总换热量 Q= （25+16.5）X3900X1.293X0.24=50225Kcal/h 对数平均温差186.7℃按内净迎风口尺寸600*625 计算迎面风速按2.889m/s, 空气质量流速；7.28kg/s，传热系数28.89Kcal/ ㎡.h.℃设计富裕量30%，，翅片管单位换热面积0.736 平方 /米蒸汽段换热面积12 ㎡，表面 12 支， 3 排管即可满足要求。整理热水段工艺数据，空气流量3900m3/h，进口温度16.5℃，出口温度25℃，热水进口温度183.2℃，出口温度85℃总换热量 Q= （25-16.5）X3900X1.293X0.24=10287Kcal/h 对数平均温差162.4℃按内净迎风口尺寸600*625 计算迎面风速按2.889m/s, 空气质量流速；7.28kg/s，传热系数22.86Kcal/ ㎡.h.℃设计富裕量30%，，翅片管单位换热面积0.736 平方 /米热水段换热面积3.6 ㎡，表面10 支， 1 排管即可满足要求，单行程。调整管间距影响换热系数不计。合计 4 排管，空气摩擦系数0.918，空气侧压力降75pa 实际总换热面积46*0.736*0.55=18.6 ㎡介质流向；蒸汽上进下出，经疏水阀靠压力差进预热器，热水流向为下进上出。换热器 2；工艺条件；空气流量2500m3/h，进口温度0℃，出口温度25℃，热源为 1.1Mpa 过热蒸汽，忽略过热段热值，同时不计能量损耗。外型尺寸框定为570X610，翅片管规格21*2-42/3 ，管间距50 正三角形根据空气侧总换热量核算冷凝水流量；空气特性按0℃标况，密度1.293，比热 0.24 总换热量 Q= （25-0）X2500X1.293X0.24=19395Kcal/h 对数平均温差170.4℃，冷凝水降到85℃时的热值479.6+98.2=577.8 Kcal/ kg 冷却水消耗量34kg/h 34 kg/h 冷凝水从 183.2℃降到 85℃时的热值为3296Kcal ，可以使温度升高4.2℃由于环境温度可能...
