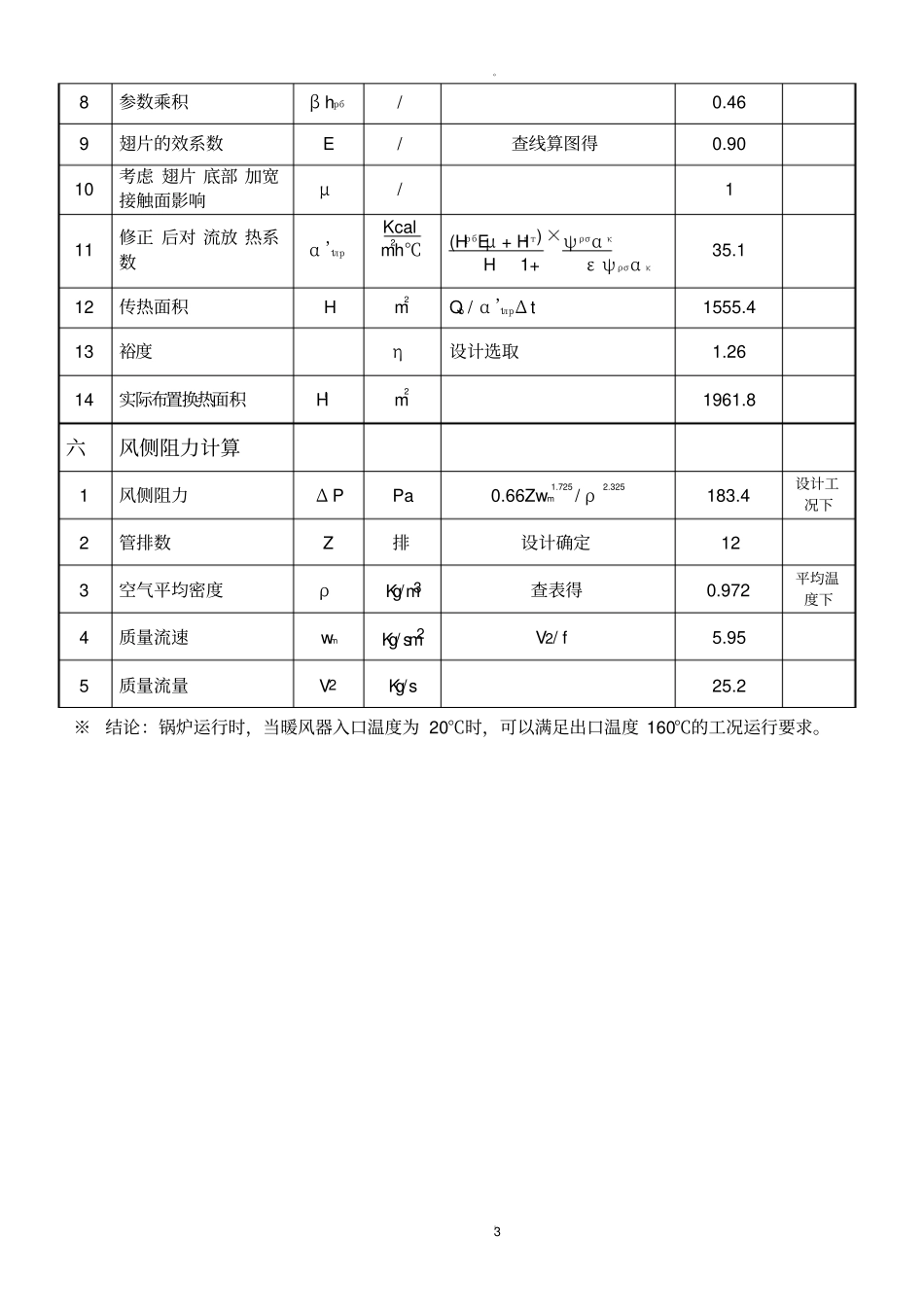

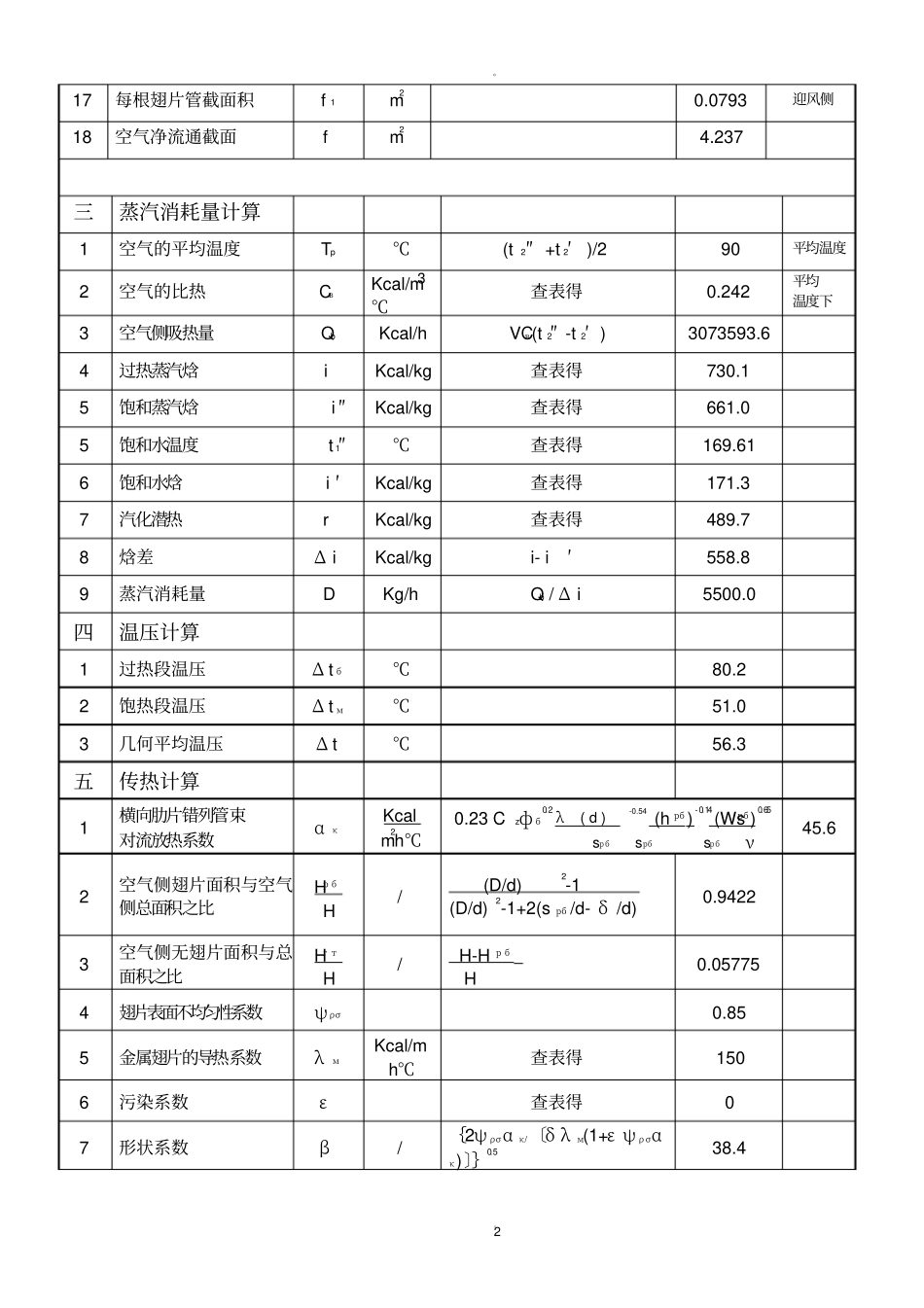

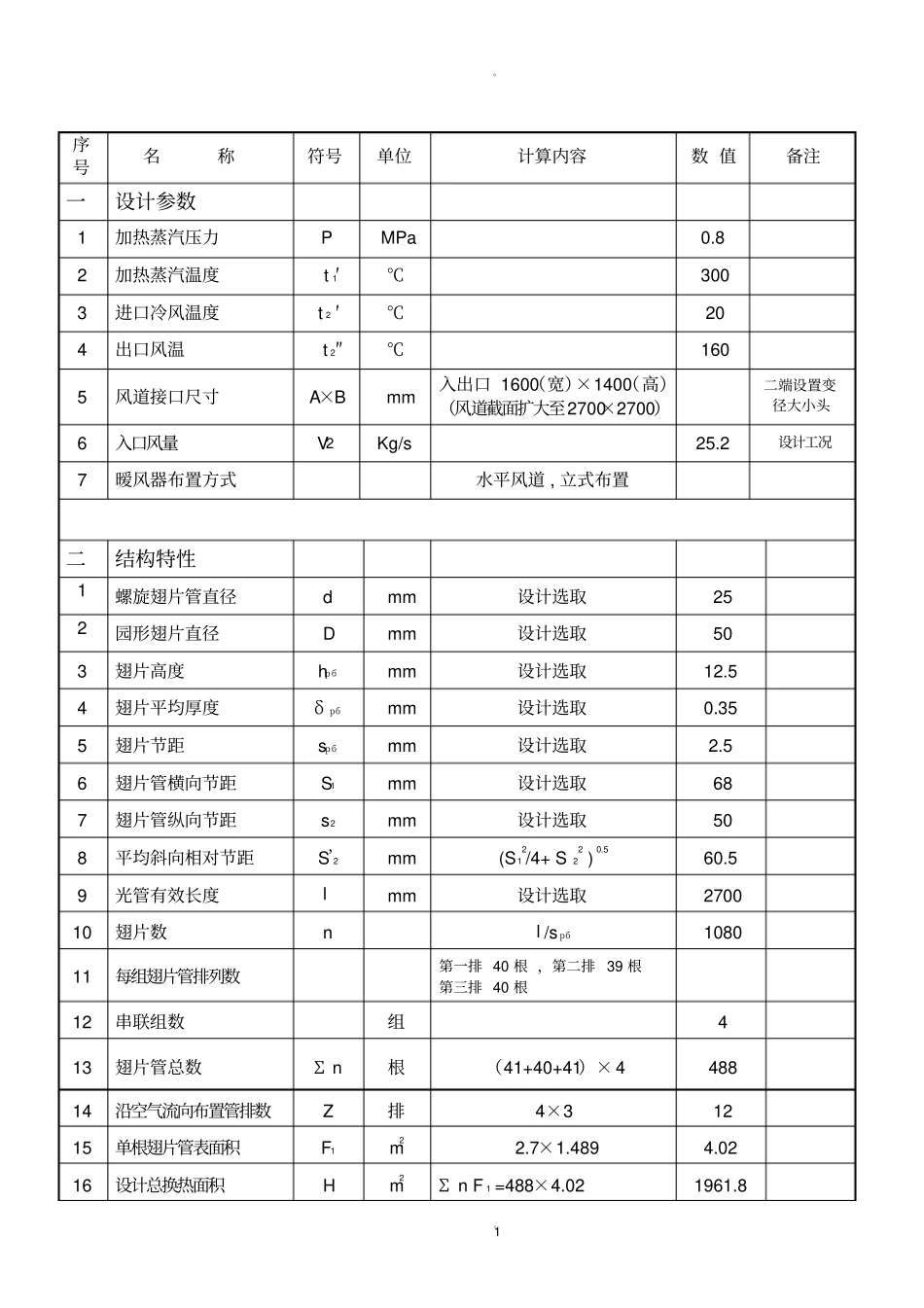

。。1 序号名称符号单位计算内容数 值备注一设计参数1 加热蒸汽压力P MPa 0.8 2 加热蒸汽温度t 1′℃300 3 进口冷风温度t 2 ′℃20 4 出口风温t 2″℃160 5 风道接口尺寸A×B mm 入出口 1600(宽)×1400(高)(风道截面扩大至2700×2700)二端设置变径大小头6 入口风量V2Kg/s 25.2 设计工况7 暧风器布置方式水平风道 , 立式布置二结构特性1 螺旋翅片管直径d mm 设计选取25 2 园形翅片直径D mm 设计选取50 3 翅片高度hрбmm 设计选取12.5 4 翅片平均厚度δ рбmm 设计选取0.35 5 翅片节距sрбmm 设计选取2.5 6 翅片管横向节距S1mm 设计选取68 7 翅片管纵向节距s2mm 设计选取50 8 平均斜向相对节距S’2mm (S12/4+ S 22 )0.560.5 9 光管有效长度l mm 设计选取2700 10 翅片数n l /s рб1080 11 每组翅片管排列数第一排 40 根 ,第二排 39 根第三排 40 根12 串联组数组4 13 翅片管总数Σ n 根(41+40+41)× 4 488 14 沿空气流向布置管排数Z 排4×3 12 15 单根翅片管表面积F1m22.7×1.489 4.02 16 设计总换热面积H m2Σ n F 1 =488×4.02 1961.8 。。2 17 每根翅片管截面积f 1m20.0793 迎风侧18 空气净流通截面f m24.237 三蒸汽消耗量计算1 空气的平均温度Tp℃(t2″ +t 2′)/2 90 平均温度2 空气的比热CвKcal/m3℃查表得0.242 平均温度下3 空气侧吸热量QbKcal/h VCв(t 2″ -t 2′ ) 3073593.6 4 过热蒸汽焓i Kcal/kg 查表得730.1 5 饱和蒸汽焓i ″Kcal/kg 查表得661.0 5 饱和水温度t 1″℃查表得169.61 6 饱和水焓i ′Kcal/kg 查表得171.3 7 汽化潜热r Kcal/kg 查表得489.7 8 焓差Δ i Kcal/kg i- i′558.8 9 蒸汽消耗量D Kg/h Qb / Δ i 5500.0 四温压计算1 过热段温压Δ t б℃80.2 2 饱热段温压Δ t м℃51.0 3 几何平均温压Δ t ℃56.3 五传热计算1 横向肋片错列管束对流放热系数ακKcal m2h℃ 0.23 Czф б0.2 λ ( d )-0.54 (h рб )-0.14(Wsрб)0.65sрбsрбsрбν45.6 2 空气侧翅片面积与空气侧总面积之比Hр бH / (D/d)2-1 (D/d)2-1+2(s рб /d- δ /d) 0.9422 3 空气侧无翅片面积与总面积之比Hг тH / H-H р б H 0.05775 4 翅片表面不均匀性系数ψ ρσ0.85 5 金属翅片的导热系数λмKcal/mh℃查表得150 6...
