蒸汽管道专项施工方案要点

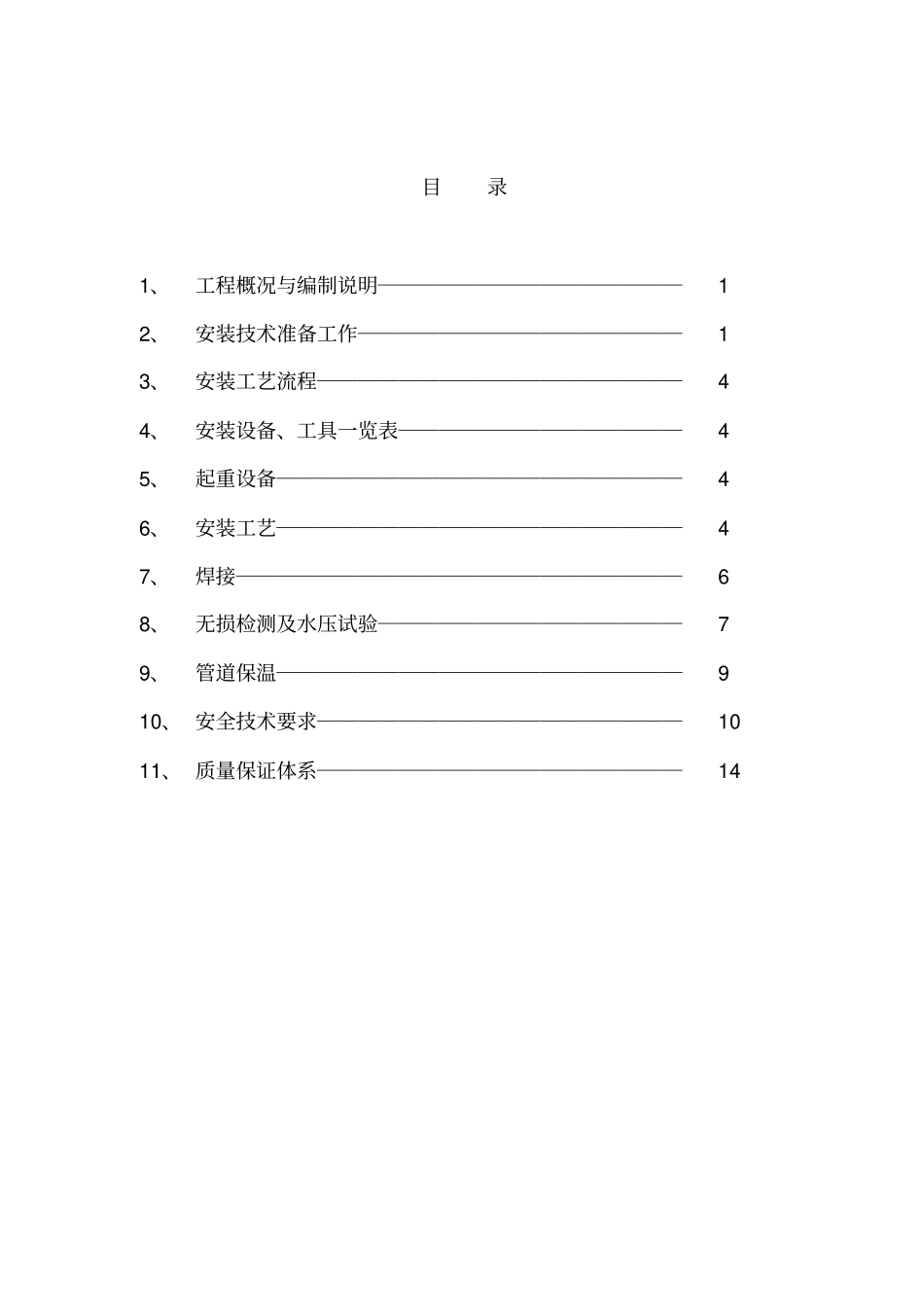

目录1、工程概况与编制说明―――――――――――――――1 2、安装技术准备工作――――――――――――――――1 3、安装工艺流程――――――――――――――――――4 4、安装设备、工具一览表――――――――――――――4 5、起重设备――――――――――――――――――――4 6、安装工艺――――――――――――――――――――4 7、焊接――――――――――――――――――――――6 8、无损检测及水压试验―――――――――――――――7 9、管道保温――――――――――――――――――――9 10、 安全技术要求――――――――――――――――――10 11、 质量保证体系――――――――――――――――――14 1、工程概况与编制说明1.1 工程概况㈠工程名称：金隆节能与降耗技术升级综合管网改造㈡设计单位：中国瑞林工程技术有限公司㈢建设单位：金隆铜业有限公司㈣工程概况 :从动力车间到原有1＃和新增 2#蒸汽干燥机。本标段架空蒸汽管道长度约为 455 米，包括固定支架和滑动支架的安装,疏水装置安装，蒸汽管道的敷设及焊接，管道无损检测和水压试验，管道除锈及保温等.本工程设计蒸汽管道为压力管道GC2 类，补偿方式采用自然补偿和耐高压自密封旋转补偿器补偿 .设计压力 1.6-4。0Mpa、温度饱和 .㈤施工单位：中国十五冶华东公司1。编制说明2、中国瑞林工程技术有限公司设计的工程设计文件3、国家和地方颁布的有关文件和规范要求执行规程、规范及标准1、《工业金属管道施工及验收规范》 （GB50235— 2010）2、《现场设备、工业管道焊接工程施工及验收规范》（GB50236— 2011）3、《工业设备及管道防腐工程施工及验收规范》（GB50726-2011）4、《工业设备及管道绝热工程施工规范》(GB50126-2008）2、安装技术准备工作2。1 由项目经理负责整体安装工作,组织并管理技术领导小组、安装领导小组、质量管理小组。⑴技术领导小组的职责审查图纸及技术把关 .做到深刻领会图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明,遇到图纸不清等问题及时与设计单位联系。⑵安装领导小组的职责①检查各项工作、工艺准备情况。②管道及其配件是否齐全。③按图纸组织施工人员安装,确保安装施工质量 . ⑶质量管理小组的职责对所用原材料按国家相关标准、 规范进行检查， 对安装过程中每个环节必须进行监督，并得出检查报告，保送施工技术部。2。2 施工准备①技术资料审查、会审管道全套安...
