蒸汽管道更换修理方案

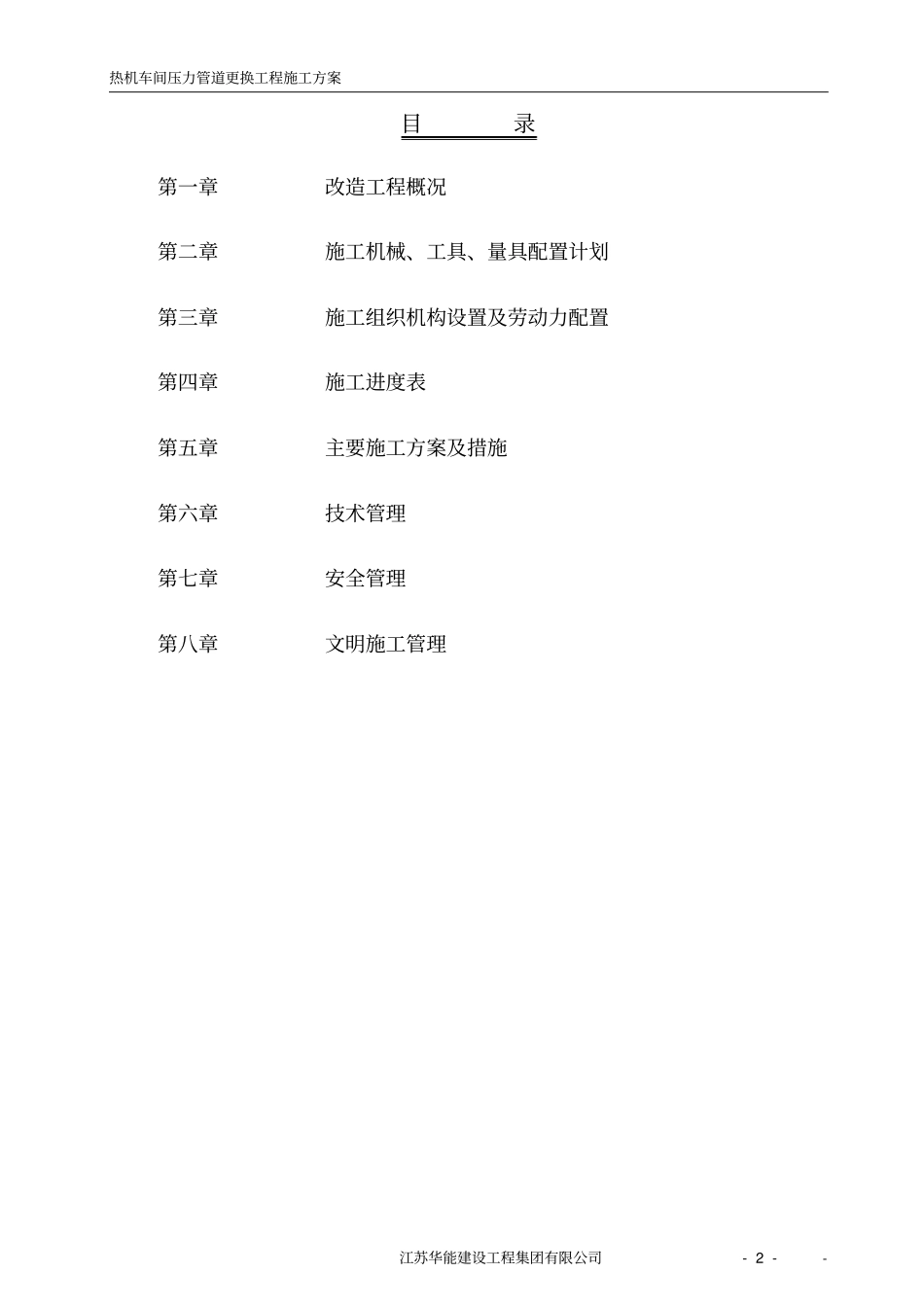

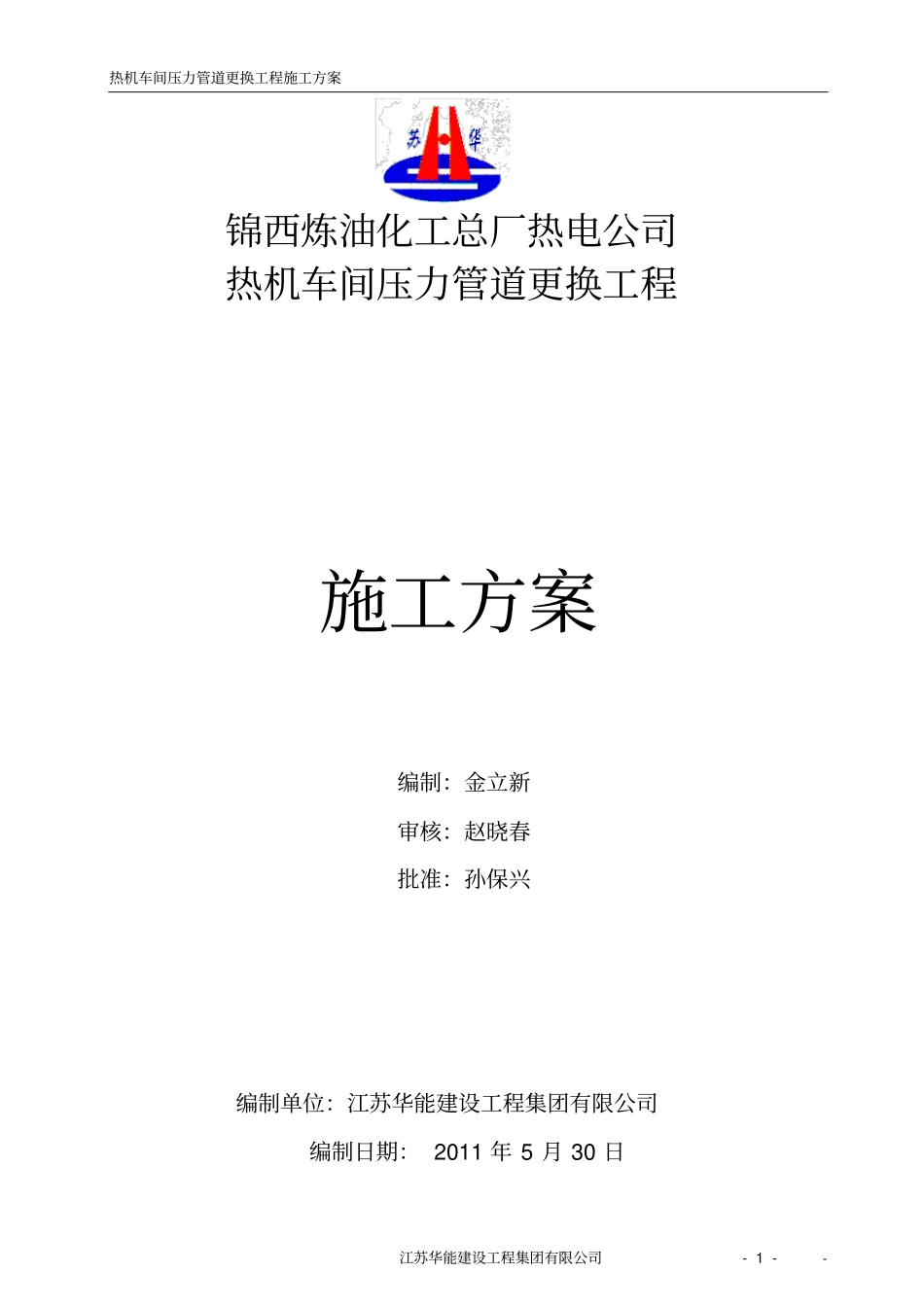

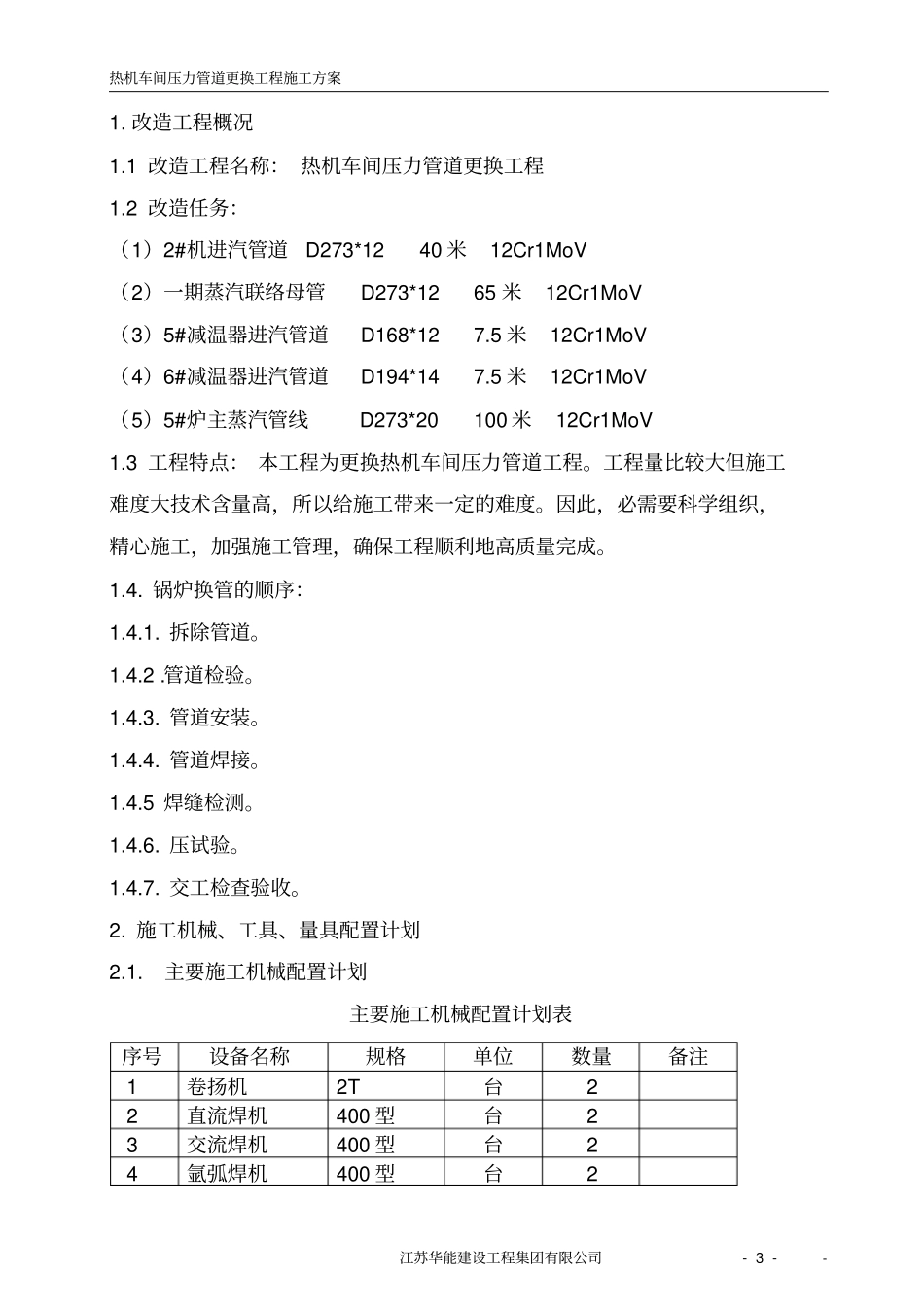

热机车间压力管道更换工程施工方案江苏华能建设工程集团有限公司- 1 --锦西炼油化工总厂热电公司热机车间压力管道更换工程施工方案编制：金立新审核：赵晓春批准：孙保兴编制单位：江苏华能建设工程集团有限公司编制日期： 2011 年 5 月 30 日热机车间压力管道更换工程施工方案江苏华能建设工程集团有限公司- 2 --目录第一章改造工程概况第二章施工机械、工具、量具配置计划第三章施工组织机构设置及劳动力配置第四章施工进度表第五章主要施工方案及措施第六章技术管理第七章安全管理第八章文明施工管理热机车间压力管道更换工程施工方案江苏华能建设工程集团有限公司- 3 --1. 改造工程概况1.1 改造工程名称： 热机车间压力管道更换工程1.2 改造任务：（1）2#机进汽管道D273*12 40 米12Cr1MoV （2）一期蒸汽联络母管D273*12 65 米12Cr1MoV （3）5#减温器进汽管道D168*12 7.5 米12Cr1MoV （4）6#减温器进汽管道D194*14 7.5 米12Cr1MoV （5）5#炉主蒸汽管线D273*20 100 米12Cr1MoV 1.3 工程特点： 本工程为更换热机车间压力管道工程。工程量比较大但施工难度大技术含量高，所以给施工带来一定的难度。因此，必需要科学组织，精心施工，加强施工管理，确保工程顺利地高质量完成。1.4. 锅炉换管的顺序：1.4.1. 拆除管道。1.4.2 .管道检验。1.4.3. 管道安装。1.4.4. 管道焊接。1.4.5 焊缝检测。1.4.6. 压试验。1.4.7. 交工检查验收。2. 施工机械、工具、量具配置计划2.1. 主要施工机械配置计划主要施工机械配置计划表序号设备名称规格单位数量备注1卷扬机2T 台22直流焊机400 型台2 3交流焊机400 型台2 4氩弧焊机400 型台2 热机车间压力管道更换工程施工方案江苏华能建设工程集团有限公司- 4 --5手拉葫芦5T 只2 6手拉葫芦2T 只3 7手拉葫芦1T 只4 8手动破口机8p-12 型台1 9外圆磨光机台3 10内圆磨光机台3 11角向磨光机台3 12砂轮切割机台1 13焊条烘箱0-500 C 台1 14电动水压泵台1 15工具车2T 辆1 16安全灯具12V 只10 2.2. 主要施工工具配置计划活扳手、手锤、手锯、锉刀等。2.3. 主要施工量具配置计划水准仪、水平尺、钢卷尺、角尺、直尺、游标卡尺等。3. 施工组织机构设置及劳动力配置3.1. 施工组织机构设置3.2. 劳动力配备劳动力配备表序号工种名称平均人数高峰人数项目经理施工队长安装组焊接组热机车间压力管道更换工程施工方案江苏华能建设工程集团有限公司- 5 --1...
