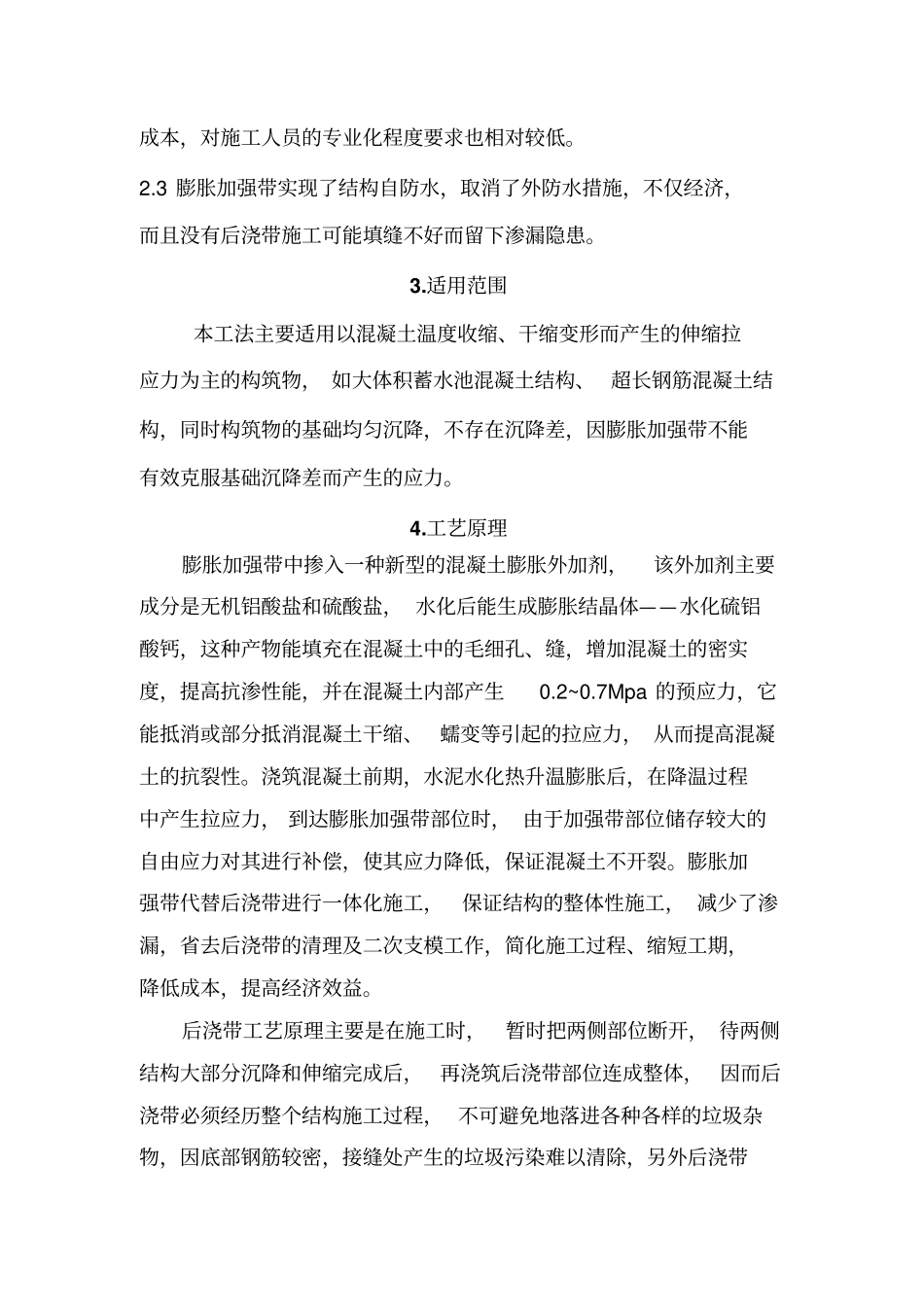

大体积蓄水池膨胀加强带代替后浇带的施工工法1.前言随着经济的快速发展, 工业用水在逐渐增加, 特别是边远地区的供水来源，除地下水外, 很大部分由远距离输送到用地。为了确保正常用水 , 需要将水大量储存 , 目前我国工矿企业因生产需求已建有大量大体积钢筋混凝土蓄水池, 但是因施工方法及措施不当，造成蓄水池渗漏的质量事故的也不在少数, 大型蓄水池渗漏现象一直不能根本得到解决。蓄水池建成初期，试水时经常发生在池壁、池底的不同部位出现渗漏现象 , 主要表现为 : 表面湿润、流淌和孔洞射水，故一定要采取合适的施工方法， 加强施工质量控制， 杜绝蓄水池发生渗漏质量隐患，减少损失。常规留置后浇带分次浇筑， 工序繁多，时间跨度长，施工成本高，极易在新老混凝土的连接处产生裂缝，防渗效果差。 本工法在大体积蓄水池混凝土底板、墙体、 顶板浇筑时，采用膨胀加强带整体浇筑代替后浇带分次浇筑， 实现了混凝土连续浇筑施工， 省去了后浇带的清理及钢筋除锈加固连接工作， 可以在一定程度上降低成本、 缩短工期、保证质量， 取得了良好的社会经济效应。 其施工技术在交城新天源医药化工雨水收集池、消防水池、新鲜水池项目中得到了验证。2.工法特点2.1 膨胀加强带不收缩，随着时间的推移，有一定的自由膨胀量。2.2 膨胀加强带施工工艺简单，可以连续浇筑施工，加快进度，节约成本，对施工人员的专业化程度要求也相对较低。2.3 膨胀加强带实现了结构自防水，取消了外防水措施，不仅经济，而且没有后浇带施工可能填缝不好而留下渗漏隐患。3.适用范围本工法主要适用以混凝土温度收缩、干缩变形而产生的伸缩拉应力为主的构筑物， 如大体积蓄水池混凝土结构、 超长钢筋混凝土结构，同时构筑物的基础均匀沉降，不存在沉降差，因膨胀加强带不能有效克服基础沉降差而产生的应力。4.工艺原理膨胀加强带中掺入一种新型的混凝土膨胀外加剂，该外加剂主要成分是无机铝酸盐和硫酸盐， 水化后能生成膨胀结晶体——水化硫铝酸钙，这种产物能填充在混凝土中的毛细孔、缝，增加混凝土的密实度，提高抗渗性能，并在混凝土内部产生0.2~0.7Mpa 的预应力，它能抵消或部分抵消混凝土干缩、蠕变等引起的拉应力， 从而提高混凝土的抗裂性。浇筑混凝土前期，水泥水化热升温膨胀后，在降温过程中产生拉应力， 到达膨胀加强带部位时， 由于加强带部位储存较大的自由应力对其进行补偿，使其应力降低，保证混凝土不开裂。膨胀加强带代...
