虚拟仪器——LABVIEW课程设计报告

虚拟仪器——LABVIEW课程设计报告_第1页
1/11
虚拟仪器——LABVIEW课程设计报告_第2页
2/11
虚拟仪器——LABVIEW课程设计报告_第3页
3/11

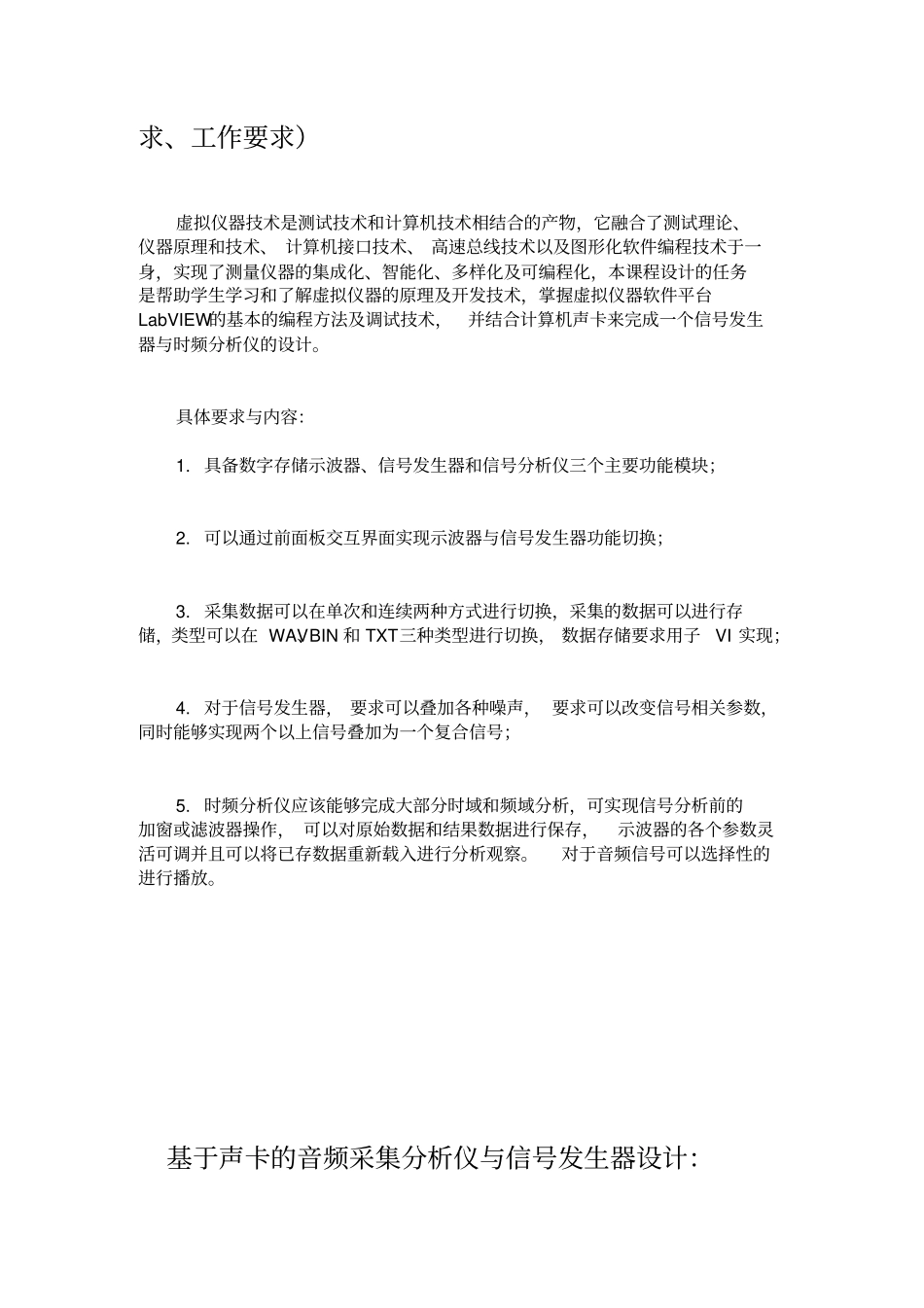

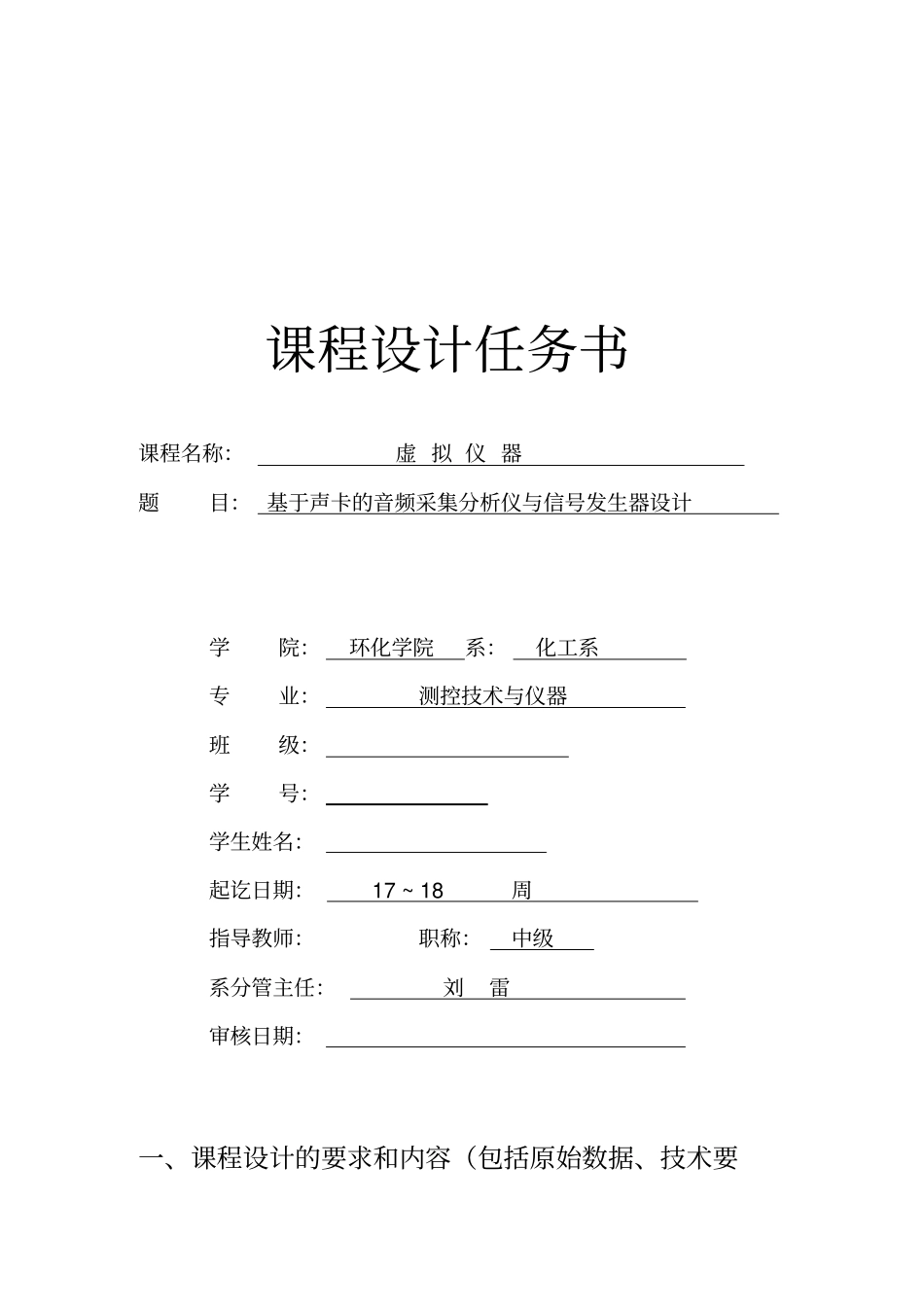

课程设计任务书课程名称:虚 拟 仪 器题目: 基于声卡的音频采集分析仪与信号发生器设计学院:环化学院系:化工系专业:测控技术与仪器班级:学号:学生姓名:起讫日期: 17 ~ 18 周指导教师:职称:中级系分管主任:刘雷审核日期:一、课程设计的要求和内容(包括原始数据、技术要求、工作要求)虚拟仪器技术是测试技术和计算机技术相结合的产物,它融合了测试理论、仪器原理和技术、 计算机接口技术、 高速总线技术以及图形化软件编程技术于一身,实现了测量仪器的集成化、智能化、多样化及可编程化,本课程设计的任务是帮助学生学习和了解虚拟仪器的原理及开发技术,掌握虚拟仪器软件平台LabVIEW的基本的编程方法及调试技术,并结合计算机声卡来完成一个信号发生器与时频分析仪的设计。具体要求与内容:1. 具备数字存储示波器、信号发生器和信号分析仪三个主要功能模块;2. 可以通过前面板交互界面实现示波器与信号发生器功能切换;3. 采集数据可以在单次和连续两种方式进行切换,采集的数据可以进行存储,类型可以在 WAV、BIN 和 TXT三种类型进行切换, 数据存储要求用子VI 实现;4. 对于信号发生器, 要求可以叠加各种噪声, 要求可以改变信号相关参数,同时能够实现两个以上信号叠加为一个复合信号;5. 时频分析仪应该能够完成大部分时域和频域分析,可实现信号分析前的加窗或滤波器操作, 可以对原始数据和结果数据进行保存,示波器的各个参数灵活可调并且可以将已存数据重新载入进行分析观察。对于音频信号可以选择性的进行播放。基于声卡的音频采集分析仪与信号发生器设计:摘要: 要在 LABVIEW环境中进行对声卡采集编程,就是运用常用周期信号及测试领域特殊信号的双通道模拟输出。由于专用数据采集卡成本比较昂贵、而且和计算机兼容性比较差等缺点,这个论文就是应用性能良好、价格低廉的计算机声卡设计一套基于 LabVIEW 的信号采集分析系统。该系统具有双通道、高保真、 22K 甚至 44KHz 的采样率,实现了音频信号的实时采集、实时存储、 回放、信号分析 (时域分析和频域分析)等多种功能。 实验结果表明:该设计方案具有设计简便、成本低、通用性高、扩展性好、界面大方简洁等优点,可广泛应用于工程测量和科学实验室等环境。关键词: 声卡;数据采集;虚拟仪器;LabVIEW ;引言: 数据采集是信号分析与处理的一个重要环节,在许多工业控制与生产状态监控中, 都需要对各种物理量进行数据采集...
