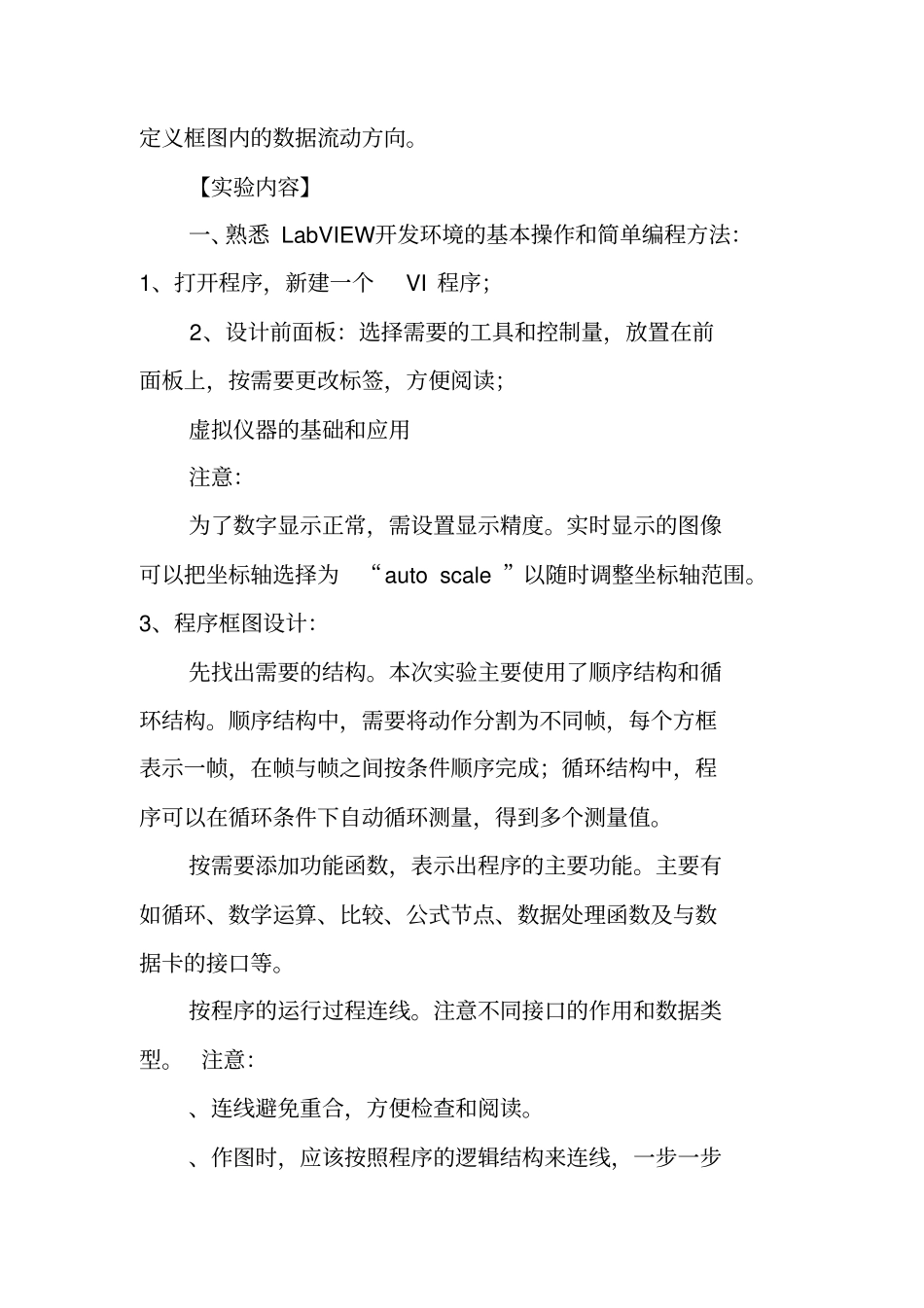

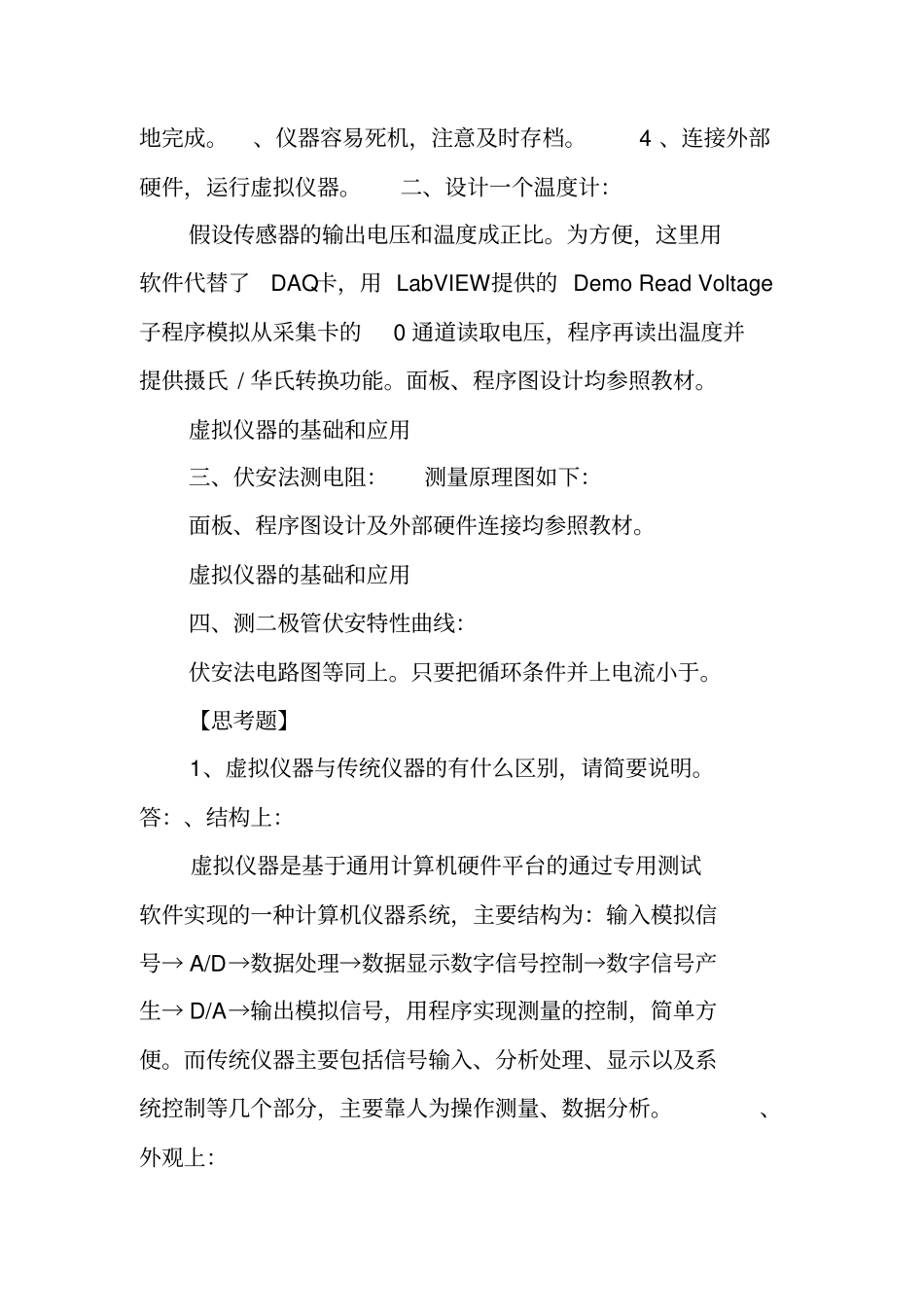

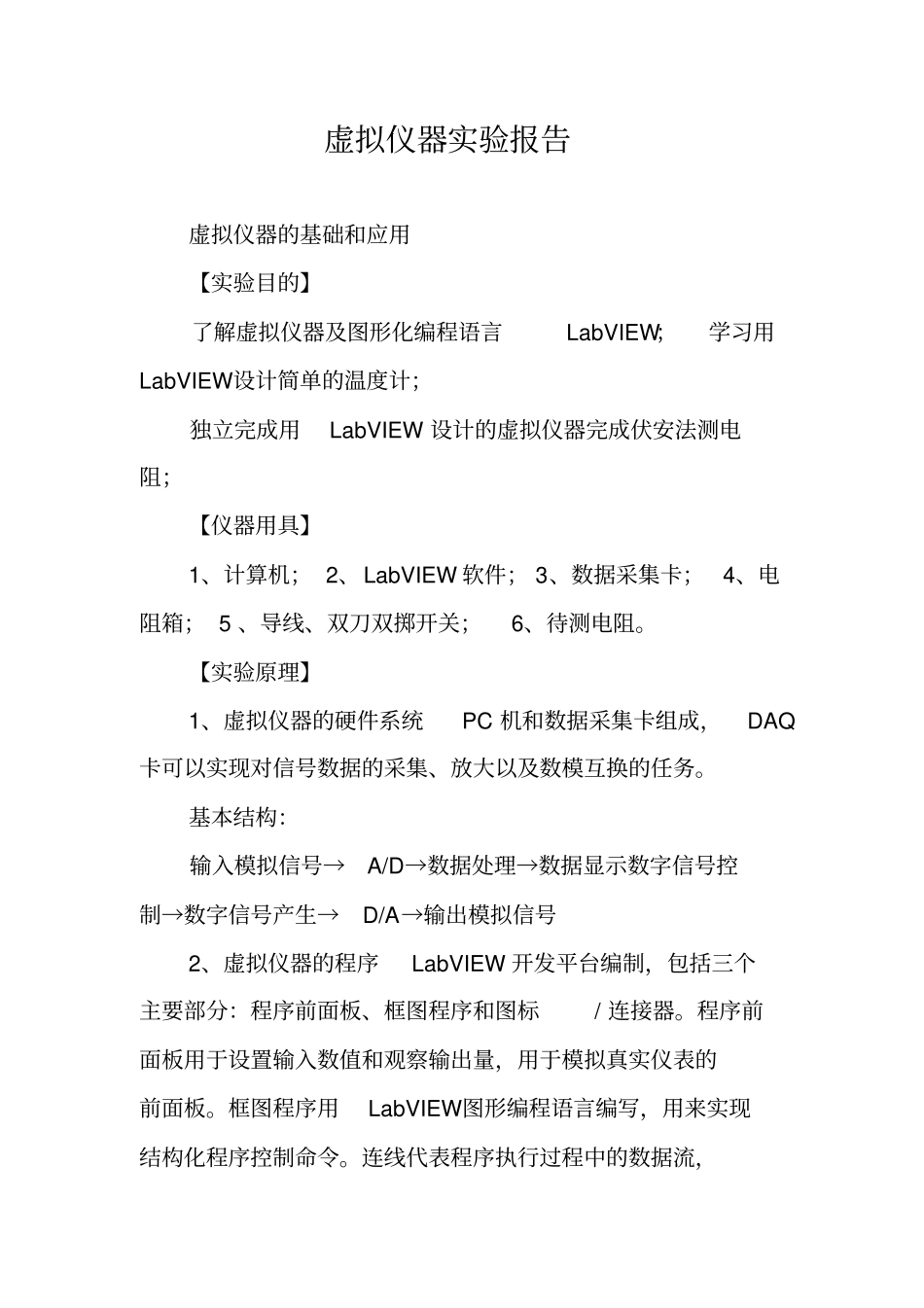

虚拟仪器实验报告虚拟仪器的基础和应用【实验目的】了解虚拟仪器及图形化编程语言LabVIEW；学习用LabVIEW设计简单的温度计；独立完成用LabVIEW 设计的虚拟仪器完成伏安法测电阻；【仪器用具】1、计算机； 2、LabVIEW 软件； 3、数据采集卡；4、电阻箱； 5 、导线、双刀双掷开关；6、待测电阻。【实验原理】1、虚拟仪器的硬件系统PC 机和数据采集卡组成，DAQ卡可以实现对信号数据的采集、放大以及数模互换的任务。基本结构：输入模拟信号→A/D→数据处理→数据显示数字信号控制→数字信号产生→D/A→输出模拟信号2、虚拟仪器的程序LabVIEW 开发平台编制，包括三个主要部分：程序前面板、框图程序和图标/ 连接器。程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。框图程序用LabVIEW图形编程语言编写，用来实现结构化程序控制命令。连线代表程序执行过程中的数据流，定义框图内的数据流动方向。【实验内容】一、熟悉 LabVIEW开发环境的基本操作和简单编程方法：1、打开程序，新建一个VI 程序；2、设计前面板：选择需要的工具和控制量，放置在前面板上，按需要更改标签，方便阅读；虚拟仪器的基础和应用注意：为了数字显示正常，需设置显示精度。实时显示的图像可以把坐标轴选择为“auto scale ”以随时调整坐标轴范围。3、程序框图设计：先找出需要的结构。本次实验主要使用了顺序结构和循环结构。顺序结构中，需要将动作分割为不同帧，每个方框表示一帧，在帧与帧之间按条件顺序完成；循环结构中，程序可以在循环条件下自动循环测量，得到多个测量值。按需要添加功能函数，表示出程序的主要功能。主要有如循环、数学运算、比较、公式节点、数据处理函数及与数据卡的接口等。按程序的运行过程连线。注意不同接口的作用和数据类型。 注意：、连线避免重合，方便检查和阅读。、作图时，应该按照程序的逻辑结构来连线，一步一步地完成。、仪器容易死机，注意及时存档。 4 、连接外部硬件，运行虚拟仪器。二、设计一个温度计：假设传感器的输出电压和温度成正比。为方便，这里用软件代替了DAQ卡，用 LabVIEW提供的 Demo Read Voltage子程序模拟从采集卡的0 通道读取电压，程序再读出温度并提供摄氏 / 华氏转换功能。面板、程序图设计均参照教材。虚拟仪器的基础和应用三、伏安法测电阻：测量原理图如下：面板、程序图设计及外部硬件连接均参照教材。虚拟仪器的基础和应用四、测二极管伏安特性曲线：伏安法电路...
