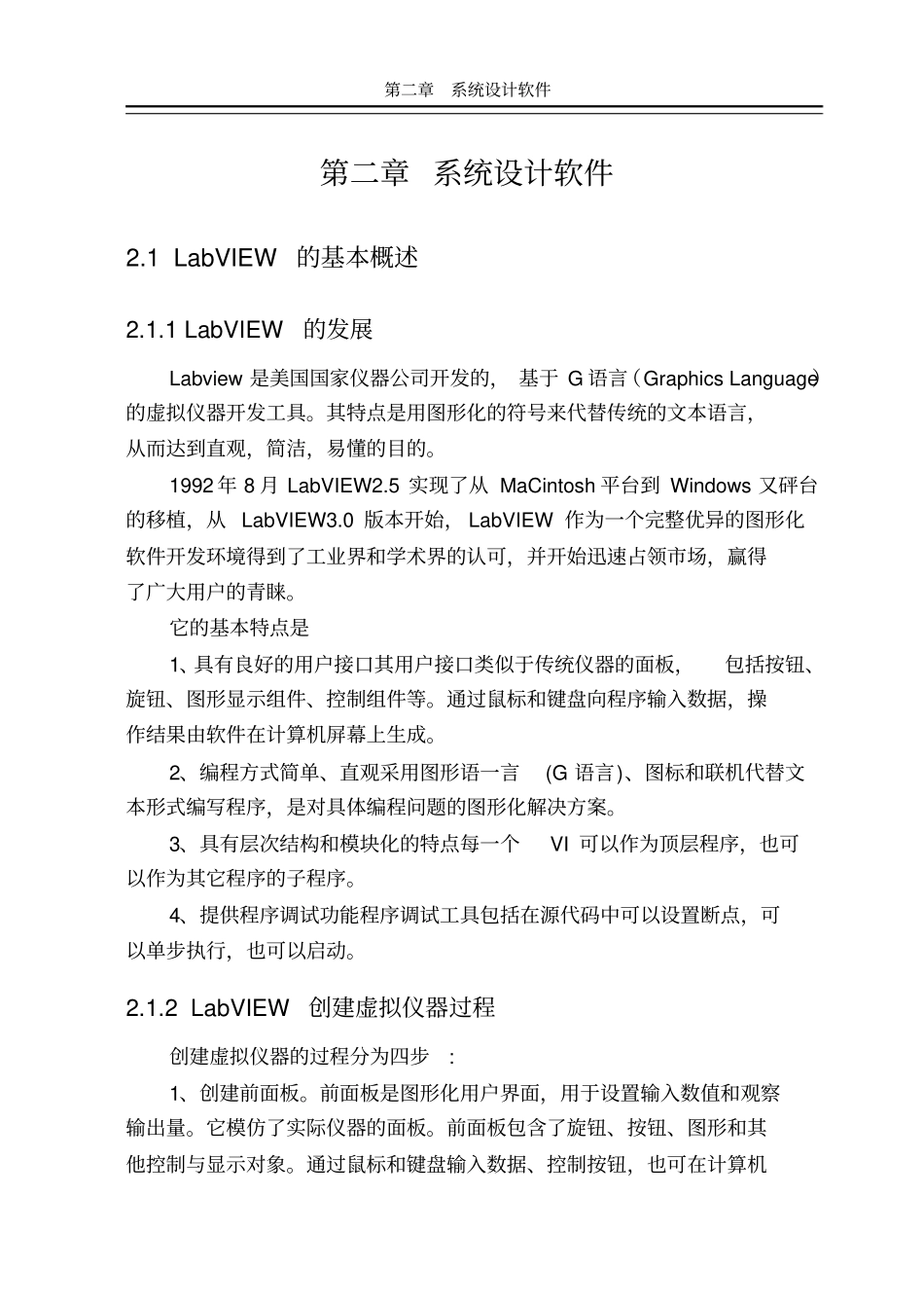

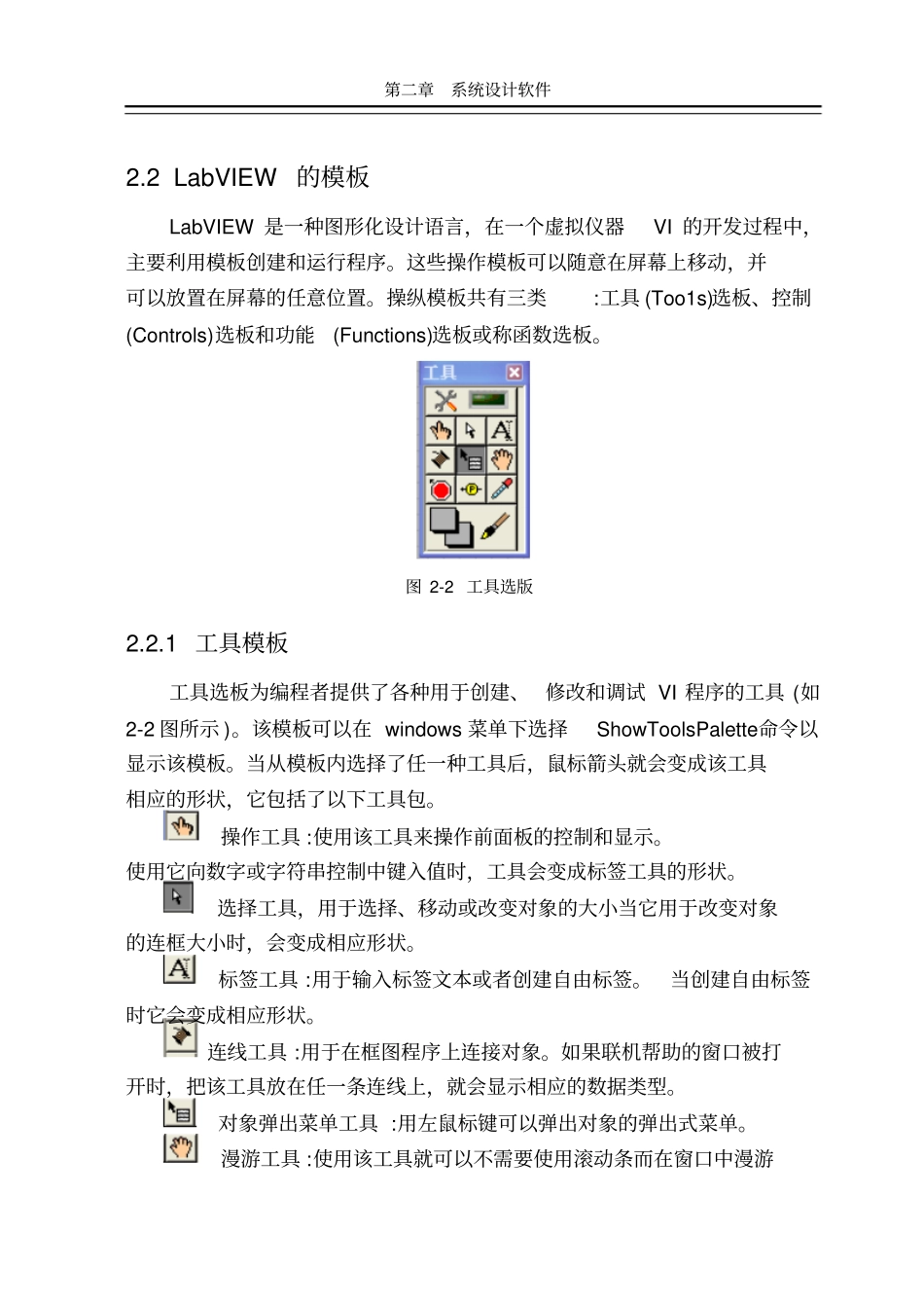

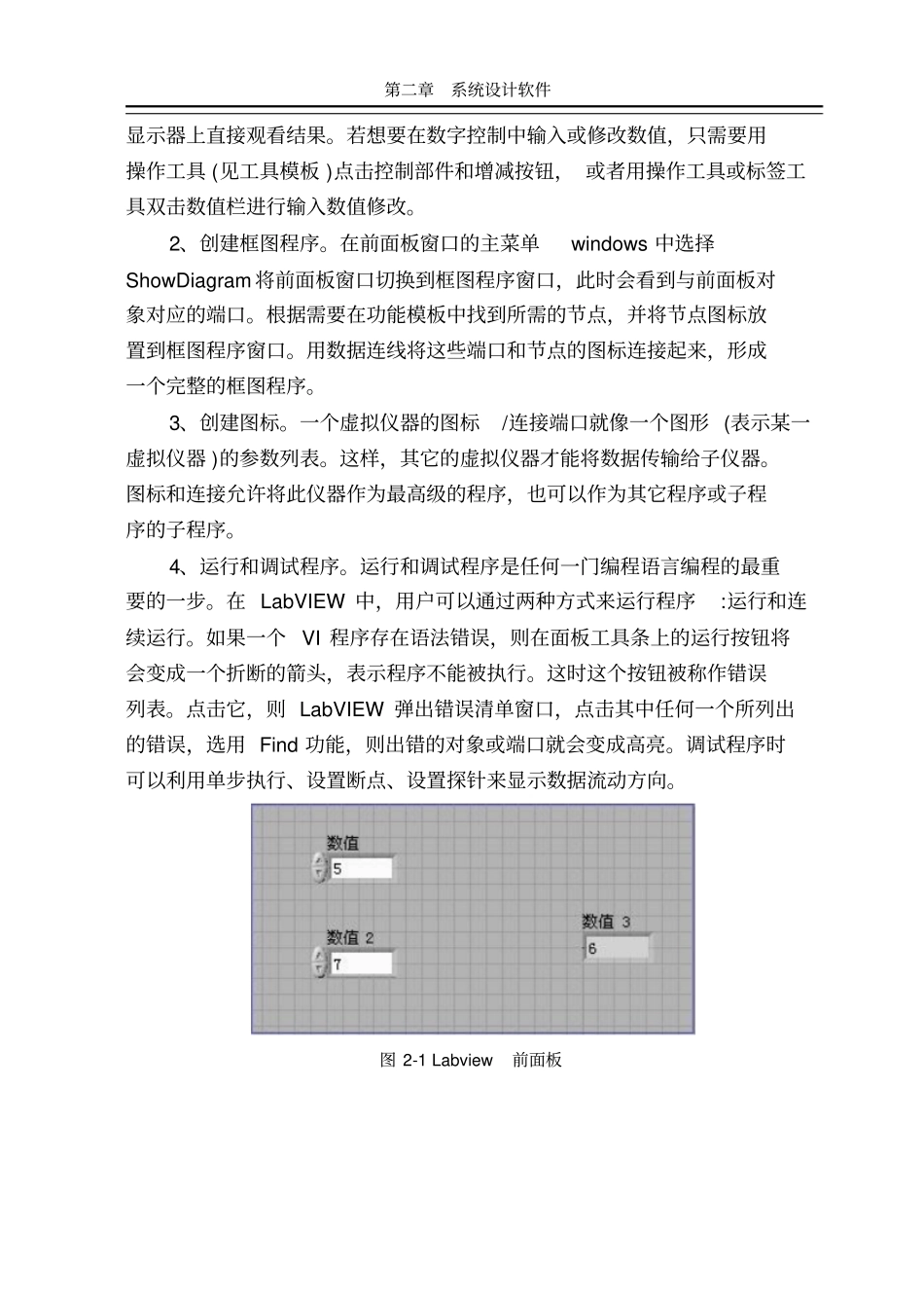

第二章系统设计软件第二章 系统设计软件2.1 LabVIEW 的基本概述2.1.1 LabVIEW 的发展Labview 是美国国家仪器公司开发的， 基于 G 语言（Graphics Language）的虚拟仪器开发工具。其特点是用图形化的符号来代替传统的文本语言，从而达到直观，简洁，易懂的目的。1992 年 8 月 LabVIEW2.5 实现了从 MaCintosh 平台到 Windows 又砰台的移植，从 LabVIEW3.0 版本开始， LabVIEW 作为一个完整优异的图形化软件开发环境得到了工业界和学术界的认可，并开始迅速占领市场，赢得了广大用户的青睐。它的基本特点是1、具有良好的用户接口其用户接口类似于传统仪器的面板，包括按钮、旋钮、图形显示组件、控制组件等。通过鼠标和键盘向程序输入数据，操作结果由软件在计算机屏幕上生成。2、编程方式简单、直观采用图形语一言(G 语言)、图标和联机代替文本形式编写程序，是对具体编程问题的图形化解决方案。3、具有层次结构和模块化的特点每一个VI 可以作为顶层程序，也可以作为其它程序的子程序。4、提供程序调试功能程序调试工具包括在源代码中可以设置断点，可以单步执行，也可以启动。2.1.2 LabVIEW创建虚拟仪器过程创建虚拟仪器的过程分为四步: 1、创建前面板。前面板是图形化用户界面，用于设置输入数值和观察输出量。它模仿了实际仪器的面板。前面板包含了旋钮、按钮、图形和其他控制与显示对象。通过鼠标和键盘输入数据、控制按钮，也可在计算机第二章系统设计软件显示器上直接观看结果。若想要在数字控制中输入或修改数值，只需要用操作工具 (见工具模板 )点击控制部件和增减按钮， 或者用操作工具或标签工具双击数值栏进行输入数值修改。2、创建框图程序。在前面板窗口的主菜单windows 中选择ShowDiagram 将前面板窗口切换到框图程序窗口，此时会看到与前面板对象对应的端口。根据需要在功能模板中找到所需的节点，并将节点图标放置到框图程序窗口。用数据连线将这些端口和节点的图标连接起来，形成一个完整的框图程序。3、创建图标。一个虚拟仪器的图标/连接端口就像一个图形 (表示某一虚拟仪器 )的参数列表。这样，其它的虚拟仪器才能将数据传输给子仪器。图标和连接允许将此仪器作为最高级的程序，也可以作为其它程序或子程序的子程序。4、运行和调试程序。运行和调试程序是任何一门编程语言编程的最重要的一步。在 LabVIEW 中，用户可以通过两种方式来运行程序:运行和连续运行。如果一个 VI 程序存在语法错...
