垂直干线子系统VIP免费

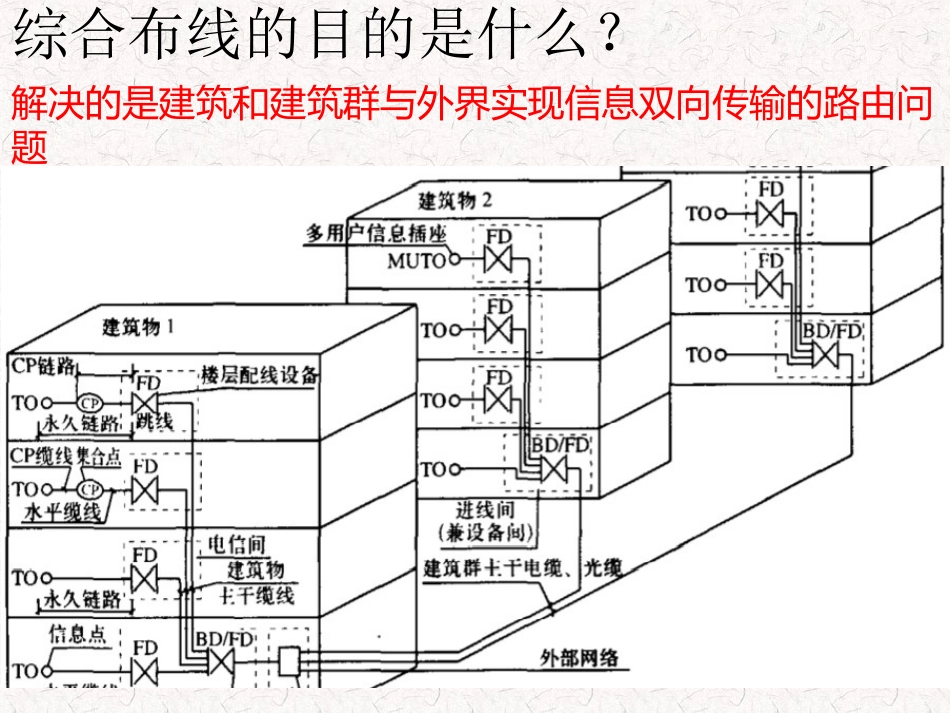

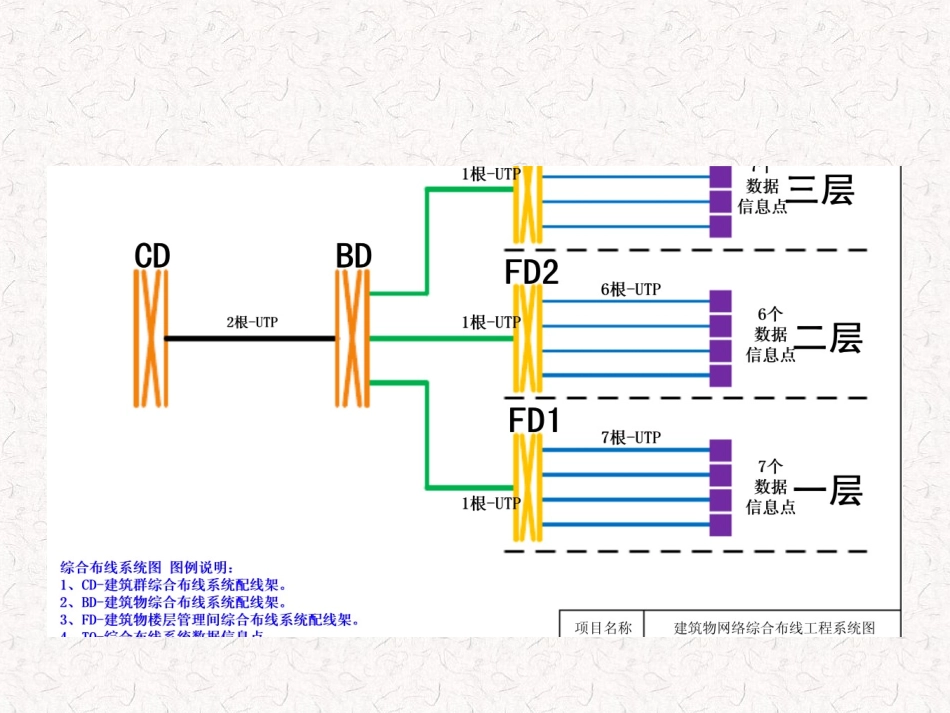

第8章垂直子系统工程技术综合布线的目的是什么？解决的是建筑和建筑群与外界实现信息双向传输的路由问题•8.1垂直子系统的基本概念垂直干线子系统是综合布系统中非常关键的组成部分，它由设备间子系统与管理间子系统的引入口之间的布线组成，采用大对数电缆或光缆。两端分别连接在设备间和楼层配线间的配线架上。它是建筑物内综合布线的主馈缆线，是楼层配线间与设备间之间垂直布放缆线的统称。第8章垂直子系统工程技术它是什么网络拓扑结构？•8.2垂直子系统的设计原则•8.2.1设计步骤垂直子系统设计的步骤一般为，首先进行需求分析，与用户进行充分的技术交流和了解建筑物用途，然后要认真阅读建筑物设计图纸，确定管理间位置和信息点数量，其次进行初步规划和设计，确定每条垂直系统布线路径，最后进行确定布线材料规格和数量，列出材料规格和数量统计表。第8章垂直子系统工程技术•8.2垂直子系统的设计原则•8.2.1设计步骤一般工作流程如下：需求分析→技术交流→阅读建筑物图纸→规划和设计→完成材料规格和数量统计表第8章垂直子系统工程技术•8.2.2需求分析需求分析是综合布线系统设计的首项重要工作，垂直子系统是综合布线系统工程中最重要的一个子系统，直接决定每个信息点的稳定性和传输速度。主要涉及布线路径、布线方式和材料的选择，对后续水平子系统的施工是非常重要的。第8章垂直子系统工程技术•8.2.2需求分析需求分析首先按照楼层高度进行分析，分析设备间到每个楼层的管理间的布线距离、布线路径，逐步明确和确认垂直子系统的布线材料的选择。第8章垂直子系统工程技术•8.2.3技术交流在进行需求分析后，要与用户进行技术交流，这是非常必要的。不仅要与技术负责人交流，也要与项目或者行政负责人进行交流，进一步充分和广泛的了解用户的需求，特别是未来的发展需求。在交流中重点了解每个房间或者工作区的用途、要求运行环境等因数。在交流过程中必须进行详细的书面记录，每次交流结束后要及时整理书面记录，这些书面记录是初步设计的依据。第8章垂直子系统工程技术•8.2.4阅读建筑物图纸索取和认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。在阅读图纸时，进行记录或者标记，这有助于将网络竖井设计在合适的位置，避免强电或者电器设备对网络综合布线系统的影响。第8章垂直子系统工程技术•工作页•8.2.5垂直子系统的规划和设计垂直子系统的线缆直接连接着几十或几百个用户，因此一旦干线电缆发生故障，则影响巨大。为此，我们必须十分重视干线子系统的设计工作。第8章垂直子系统工程技术•8.2.5垂直子系统的规划和设计1．确定干线线缆类型及线对垂直子系统线缆主要有______和______两种类型，具体选择要根据布线环境的限制和用户对综合布线系统设计等级的考虑。第8章垂直子系统工程技术铜缆光缆垂直干线子系统的主干线缆可以选用4对双绞线电缆或_____________或_________.电话语音系统的主干电缆可以选用___________________电缆。25对大对数电缆光缆3类大对数双绞线有线电视系统的主干电缆一般采用_____同轴电缆。主干电缆的线对要根据水平布线线缆对数以及应用系统类型来确定。垂直子系统所需要的电缆总对数和光纤总芯数，应满足工程的实际需求，并留有适当的备份容量。主干缆线宜设置电缆与光缆，并互相作为备份路由。75Ω•2.垂直子系统路径的选择垂直子系统主干缆线应选择最短、最安全和最经济的路由。•路由的选择要根据建筑物的结构以及建筑物内预留的电缆孔、电缆井等通道位置而决定。第8章垂直子系统工程技术•2.垂直子系统路径的选择主干电缆宜采用点对点终接，也可采用分支递减终接。第8章垂直子系统工程技术•3.线缆容量配置•主干电缆和光缆所需的容量要求及配置应符合以下规定：•（1）对语音业务，大对数主干电缆的对数应按每一个电话8位模块通用插座配置1对线，并在总需求线对的基础上至少预留约10％的备用线对。第8章垂直子系统工程技术•3.线缆容量配置•（2）对于数据业务应以集线器(HUB)或交换机(SW)群；第8章垂直子...
