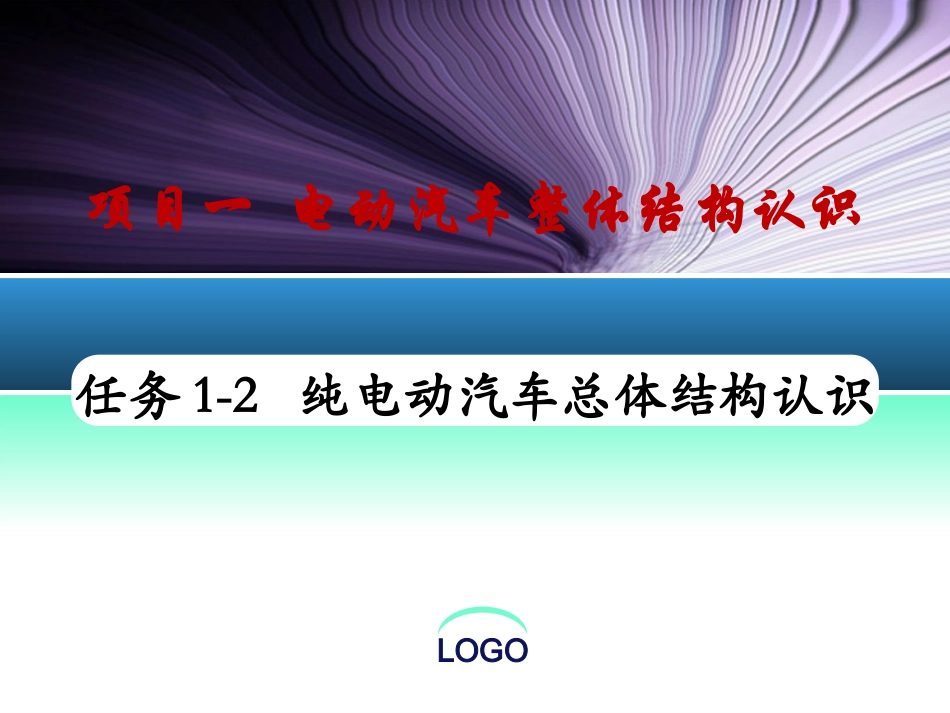

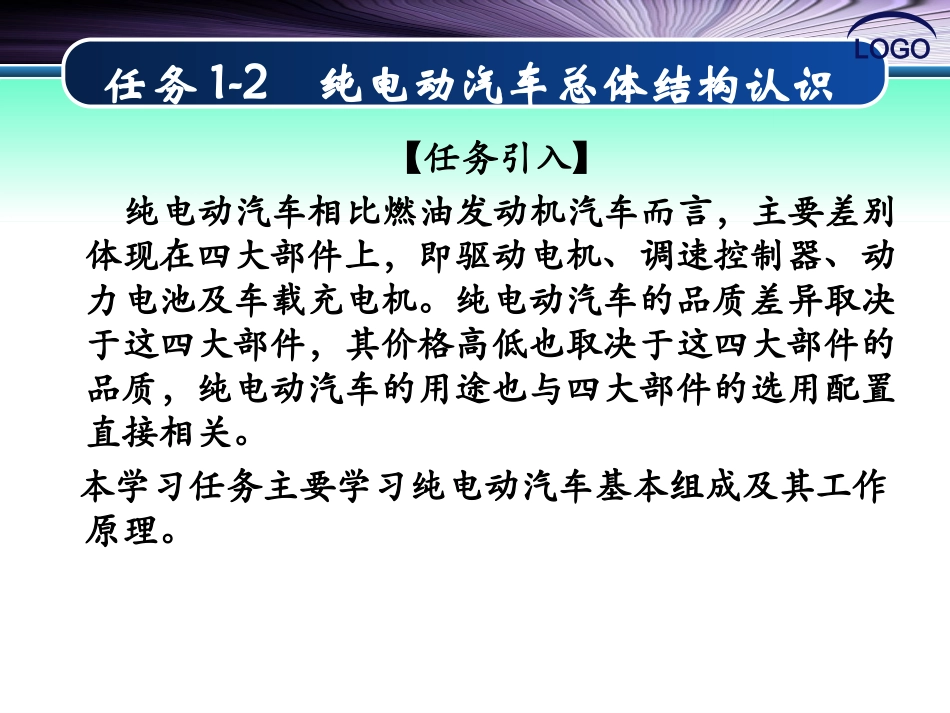

LOGO项目一纯电动汽车总体认识任务分解：任务1-1纯电动汽车类型和品牌认识任务1-2纯电动汽车总体结构认识LOGO任务1-2纯电动汽车总体结构认识项目一电动汽车整体结构认识LOGO任务1-2纯电动汽车总体结构认识【任务引入】纯电动汽车相比燃油发动机汽车而言，主要差别体现在四大部件上，即驱动电机、调速控制器、动力电池及车载充电机。纯电动汽车的品质差异取决于这四大部件，其价格高低也取决于这四大部件的品质，纯电动汽车的用途也与四大部件的选用配置直接相关。本学习任务主要学习纯电动汽车基本组成及其工作原理。LOGO任务1-2纯电动汽车总体结构认识【学习目标】1.能够正确描述纯电动汽车基本组成及各组成部分的功能。2.能够正确描述纯电动汽车基本驱动原理。3.增程式电动汽车的定义及其与插电式混合动力汽车的差异。4.能够正确描述增程式电动汽车各工作模式的工作原理。5.培养良好的劳动保护、安全、卫生、环保及团队协作的职业素养。6.能够检查、记录和评价工作结果。LOGO任务1-2纯电动汽车总体结构认识主要学习内容：一、纯电动汽车的基本组成与工作原理二、增程式纯电动车结构特点与工作模式小结LOGO一、纯电动汽车的基本组成与工作原理1.纯电动汽车的基本组成纯电动汽车由动力系统（包括动力电池及电池管理系统、驱动电机及其控制系统、冷却系统等），底盘（包括传动系统、行驶系统、转向系统和制动系统等），车身和电气设备4部分组成。LOGO一、纯电动汽车的结构与工作原理本人认为纯电动车最合理的组成设置：电池组及其管理系统、电动/发电机及其控制系统、底盘、车身、辅助电器。LOGO一、纯电动汽车的结构与工作原理（1）动力系统在研究分析纯电动汽车结构时，通常将纯电动汽车动力系统分为3个子系统（也将这3个子系统称为3个模块），即电力驱动子系统、能源子系统和辅助控制子系统。将制动踏板和加速踏板信号输入到电控单元，以获得驾驶人的驾驶意图；通过功率转化器，将动力电池电压转变合适电压后，供给驱动电机驱动车辆并且进行制动能量回收。对电力驱动子系统及辅助子系统供能。完成助力转向、车内空调温度调节及夜间照明等功能。LOGO1.纯电动汽车的基本组成（1）动力系统①动力电池。LOGO①动力电池单体电池：也称为电池单元，是构成动力电池的最小单元，一般由正极、负极、电解质及外壳等构成，即常说的一节电池。电池单元组：几个单体电池并联在一起构成的。其电压与单体电池相同，但容量为并联单体电池数的和。电池模块：单体电池串联或单体电池与电池单元组串联以及电池单元组串联构成。动力电池组：几个电池模块串联构成。LOGO①动力电池动力电池组在纯电动汽车上占据很大一部分有效的装载空间，在布置上有相当的难度，通常有集中布置和分散布置两种形式。LOGO（1）动力系统②驱动电机。电动机是电动车的动力装置。它是根据电磁感应原理实现电能转换的一种电磁装置，在电路中用字母M表示。它的主要作用是产生旋转运动，作为用电器或各种机械的动力源。LOGO（1）动力系统③冷却系统。纯电动汽车的动力电池、驱动电机及其控制器工作时要产生大量的热量，需要进行强制冷却。动力电池的冷却通常采用风冷，其主要装置为鼓风机。驱动电机多采用水冷却，主要装置为水泵和散热器。驱动电机也有采用风冷的。LOGO1.纯电动汽车的基本组成（2）底盘①传动系统纯电动汽车的传动系统随电机与机械系统组合方式不同有多处形式，通常可分为机械驱动式、电机—驱动桥组合式、电机—驱动桥整体式和轮毂电机分散式四种。LOGO①传动系统a.机械驱动式。变速器可相应简化，挡位数一般有两个就够了，并且无需设置倒挡。LOGO①传动系统b.电机—驱动桥组合式。传动部分比较紧凑，效率较高，而且便于安装。LOGO①传动系统c.电机—驱动桥整体式。便于采用电子集中控制，使汽车网络化和自动化控制的逐步实现成为可能。有同轴式和双联式两种结构。LOGO①传动系统d.轮毂电机分散式。简洁、紧凑，整车质量更小，还可以对每台驱动电机进行独立控制。LOGO1.纯电动汽车的基本组成（2）底盘②行驶系统。行驶系统与燃料汽车似，主要包括车架、车桥、车轮和悬架等。LOGO1.纯电动汽车的基本组成③转向...
