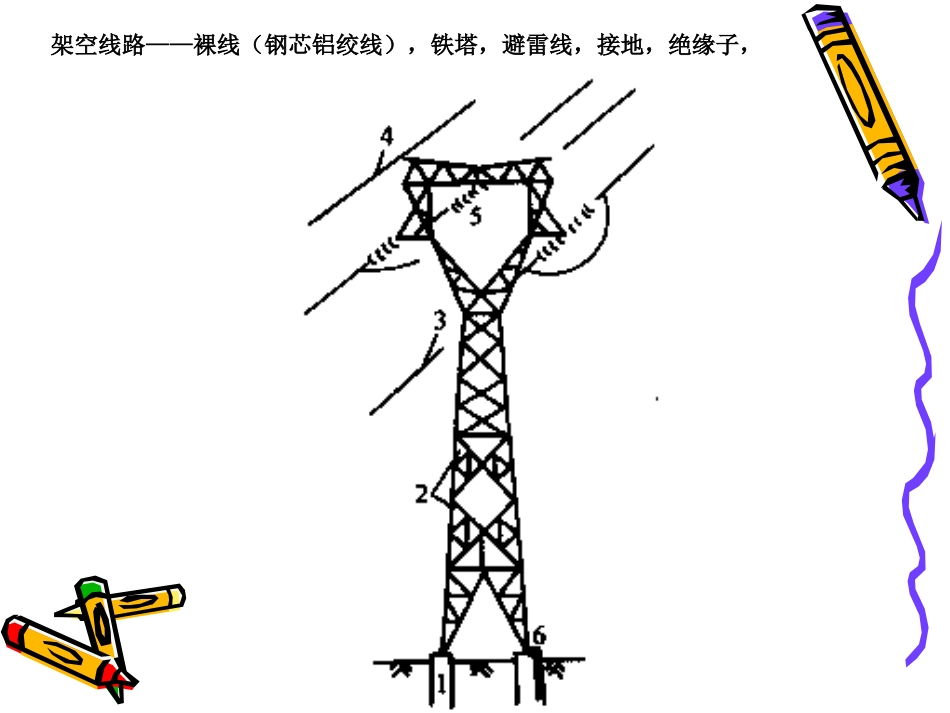

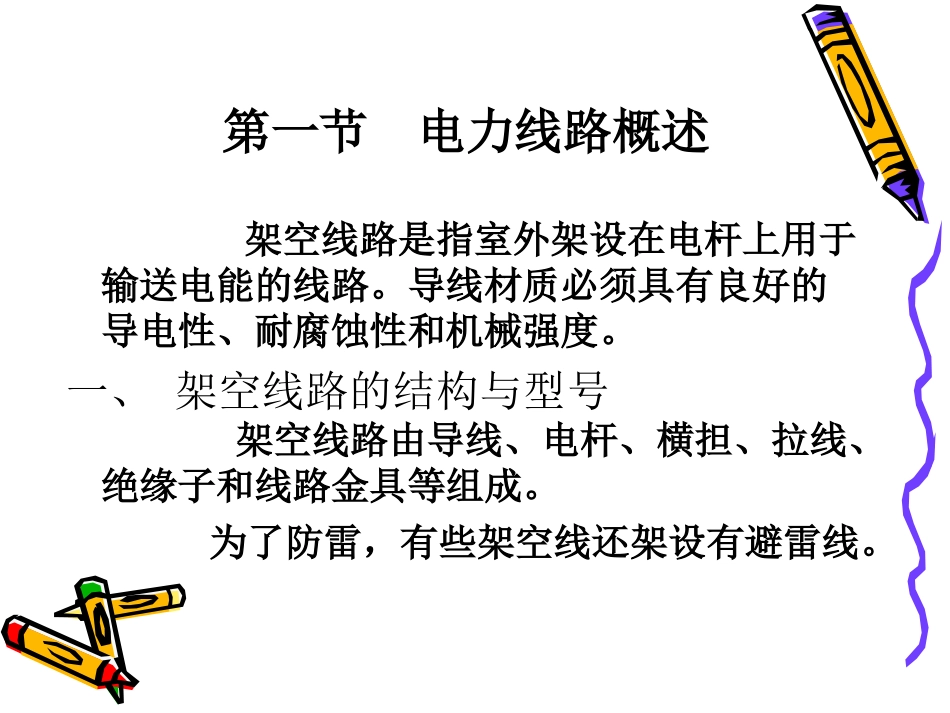

第一节电力线路概述架空线路是指室外架设在电杆上用于输送电能的线路。导线材质必须具有良好的导电性、耐腐蚀性和机械强度。一、架空线路的结构与型号架空线路由导线、电杆、横担、拉线、绝缘子和线路金具等组成。为了防雷，有些架空线还架设有避雷线。架空线路——裸线（钢芯铝绞线），铁塔，避雷线，接地，绝缘子，电缆线路——导体，绝缘层，保护覆盖层；受气候影响小，安全耐用1导线•架空导线架设在空中，要承受自重、风压、冰雪荷载等机械力的作用和空气中有害气体的侵蚀，同时还受温度变化的影响，运行条件比较恶劣。因此，它们的材料应有较高的机械强度和抗腐蚀能力，而且导线要有良好的导电性能。导线按结构分为单股线与多股绞线；按材质分为铝（L）、钢（G）、铜（T）、铝合金（HL）等类型。由于多股绞线优于单股线，故架空导线多采用多股绞线。•铝绞线（LJ）导电率高、质轻价廉，但机械强度较小、耐腐蚀性差，故多用于挡距不大的10kV及以下的架空线路。架空线路结构示意图•钢芯铝绞线（LGJ）将多股铝线绕在钢芯外层，铝导线起载流作用，机械载荷由钢芯与铝线共同承担，使导线的机械强度大为提高，因而在10kV以上的架空线路中得到广泛应用•铝合金绞线（LHJ）机械强度大、防腐性能好、导电性亦好，可用于一般输配电线路。•铜绞线（TJ）导电率高、机械强度大、耐腐蚀性能好，是理想的导电材料。但为了节约用铜，目前只限于有严重腐蚀的地区使用。•钢绞线（GJ）机械强度高，但导电率差、易生锈、集肤效应严重，故只适用于电流较小、年利用小时低的线路及避雷线。2杆塔•杆塔是用来支持绝缘子和导线，使导线相互之间、导线对杆塔和大地之间保持一定的距离（挡距），以保证供电与人身安全。对应于不同的电压等级，有一个技术经济上比较合理的挡距，如0.4kV及以下为30～50m，6～10kV为40～100m，35kV水泥杆为100～150m，110～220kV铁塔为150～400m等。•杆塔根据所用材料的不同可分为木杆、钢筋混凝土杆和铁塔等三种。•杆塔按用途可划分为：直线杆、耐张杆、转角杆、终端杆、特种杆（如分支杆、跨越杆、换位杆等）。3横担•横担的主要作用是固定绝缘子，并使各导线相互之间保持一定的距离，防止风吹或其他作用力产生摆动而造成相间短路。目前使用的主要是铁横担、木横担、瓷担等。•横担的长度取决于线路电压的高低、挡距的大小、安装方式和使用地点。主要是保证在最困难条件下（如最大弧垂时受风吹动）导线之间的绝缘要求。35kV以下电力线路的线间最小距离见有关设计手册。4绝缘子•绝缘子的作用是使导线之间、导线与大地之间彼此绝缘。故绝缘子应具有良好的绝缘性能和机械强度，并能承受各种气象条件的变化而不破裂。线路绝缘子主要有针式绝缘子、悬式绝缘子。5金具•用于连接、固定导线或固定绝缘子、横担等的金属部件。常用的金具有：悬垂线夹、耐张线夹、接续金具、联结金具、保护金具等。二、电力电缆•电力电缆同架空线路一样，也是输送和分配电能的。在城镇居民密集的地方，在高层建筑内及工厂厂区内部，或在其他有腐蚀性气体和易燃、易爆的场所，考虑到安全和市容美观的问题以及受地理位置的限制，不宜架设甚至有些场所规定不准架设架空线路时，就需要使用电力电缆•电力电缆与架空线路相比有以下优点：（1）运行可靠，不受外界影响，不会像架空线路那样，因风害、雷击、鸟害等造成断线、短路与接地等故障，机械碰撞的机会也较小。（2）不占地面和空间，电力电缆一般都敷设在地下，不受路面、建筑物的影响，适合城市与工厂使用。（3）供电安全，地下敷设，不会对人身造成各种危害。（4）运行维护工作量小，节省线路维护费用。（5）不使用电杆，节约木材、钢材、水泥，同时使市容美观整齐，交通方便。（6）电力电缆的充电功率为电容性功率，有助于提高线路功率因数。（一）电力电缆的分类1.按绝缘材料的不同可分为（常用）：•油浸纸绝缘电缆（PILC）2、交联聚乙烯电缆（XLPE）•聚乙烯电缆（PE）4、聚氯乙烯电缆（PVC）•橡胶电缆（EPR）2.按电压等级来分：•可分为低、中压电力电缆（35kV及以下），高压电力电缆（110kV、220kV）和超高压电力电缆（500kV）。（...
