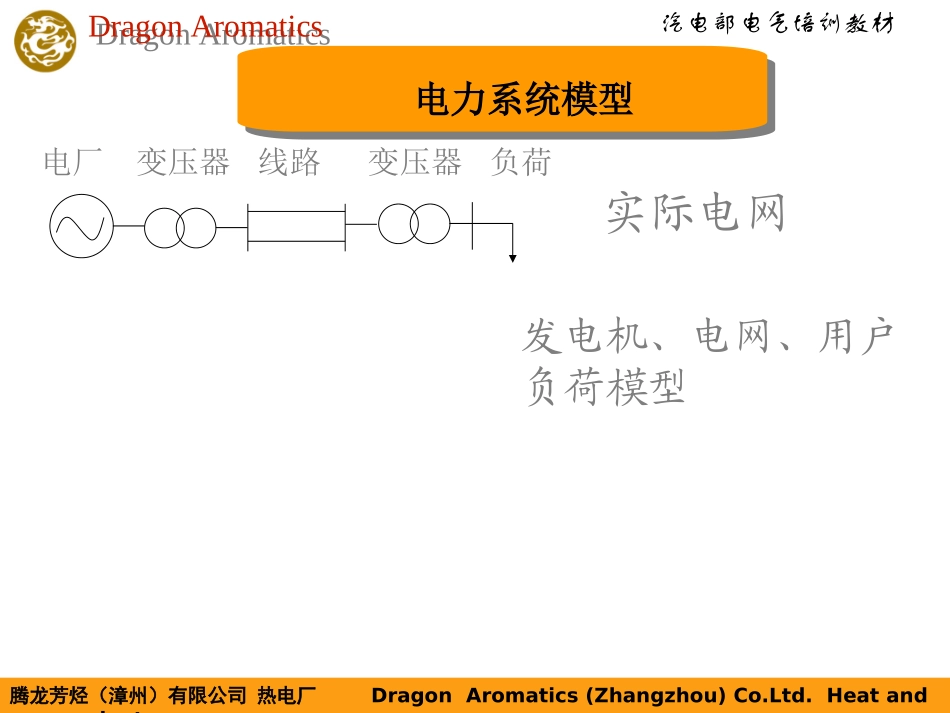

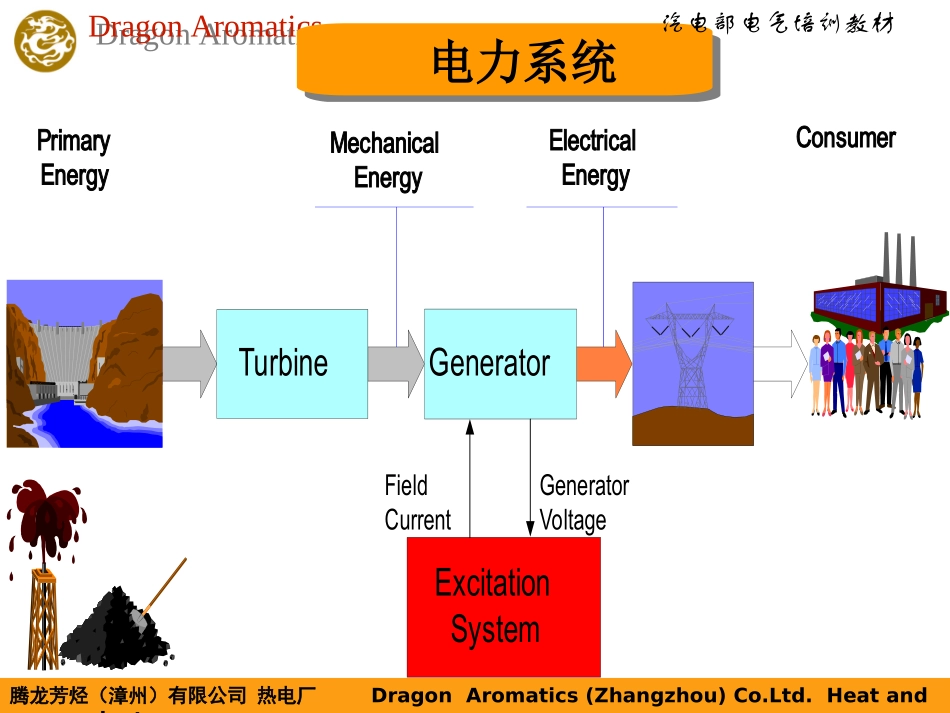

电厂功率振荡处理电厂功率振荡处理DragonAromaticsDragonAromatics腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant汽电部电气培训教材电力系统稳定及振荡电力系统稳定及振荡电厂功率振荡预防电厂功率振荡预防DragonAromaticsDragonAromatics腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant电力系统电力系统TurbineExcitationSystemGeneratorPrimaryEnergyMechanicalEnergyElectricalEnergyConsumerFieldCurrentGeneratorVoltage汽电部电气培训教材DragonAromaticsDragonAromatics腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant电力系统模型电力系统模型电厂线路负荷变压器变压器实际电网发电机、电网、用户负荷模型汽电部电气培训教材DragonAromaticsDragonAromatics腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant汽电部电气培训教材电力系统稳定及分类电力系统稳定及分类电力系统稳定控制原则电力系统稳定控制原则•电力系统运行按《电力系统安全稳定导则》维持电力系统安全稳定运行针对“三级”故障,制定电力系统承受扰动能力的安全稳定“三道防线”,达到“三级标准”的要求DragonAromaticsDragonAromatics汽电部电气培训教材腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant一级标准对应如下故障一级标准对应如下故障1、任何线路单相瞬时接地故障重合成功2、同级电压的双回或多回线和环网,任一回线单相永久故障重合不成功及无故障三相断开不重合3、同级电压的双回或多回线和环网,任一回线三相故障断开不重合4、任一发电机跳闸或失磁;5、受端系统任一台变压器故障退出运行;6、任一大负荷突然变化;7、任一回交流联络线故障或无故障断开不重合;8、直流输电线路单极故障。但对于发电厂的交流送出线路三相故障,发电厂的直流送出线路单极故障,两级电压的电磁环网中单回高一级电压线路故障或无故障断开,必要时可采用切机或快速降低发电机组出力的措施DragonAromaticsDragonAromatics汽电部电气培训教材腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant第一道防线对单一元件故障,通过保护、开关及重合闸正确动作,不采取稳定控制措施,保持电力系统稳定运行和电网的正常供电,其它元件不超过规定的事故过负荷能力,不发生连锁跳闸一级标准:保持稳定运行和电网的正常供电DragonAromaticsDragonAromatics汽电部电气培训教材腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant第二级标准对应如下故障:1、单回线单相永久性故障重合不成功及无故障三相断开不重合;2、任一段母线故障;3、同杆并架双回线的异名两相同时发生单相接地故障重合不成功,双回线三相同时跳开;4、直流输电线路双极故障。DragonAromaticsDragonAromatics汽电部电气培训教材腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant第二道防线对较严重故障,保护、开关及重合闸正确动作后,通过采取切机和切负荷等稳定控制措施,保持电力系统的稳定运行安稳控制系统线路过载切机系统二级标准:保持稳定运行,但允许损失部分负荷DragonAromaticsDragonAromatics汽电部电气培训教材腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant第三道防线及标准•对危害到系统稳定性的故障,必须采取措施,把故障电网与主网解列,以防止整个电网崩溃,避免造成长时间大面积停电和对最重要用户(包括厂用电)的灾害性停电,使负荷损失尽可能减少到最小,电力系统应尽快恢复正常运行•振荡解列装置:如福建与华东联络线•低频、低压减负荷装置•第三级标准:当系统不能保持稳定运行时,必须防止系统崩溃并尽量减少负荷损失。DragonAromaticsDragonAromatics汽电部电气培训教材腾龙芳烃(漳州)有限公司热电厂DragonAromatics(Zhangzhou)Co.Ltd.Heatandpowerplant第三级标准对应如下故障•1、故障时...
