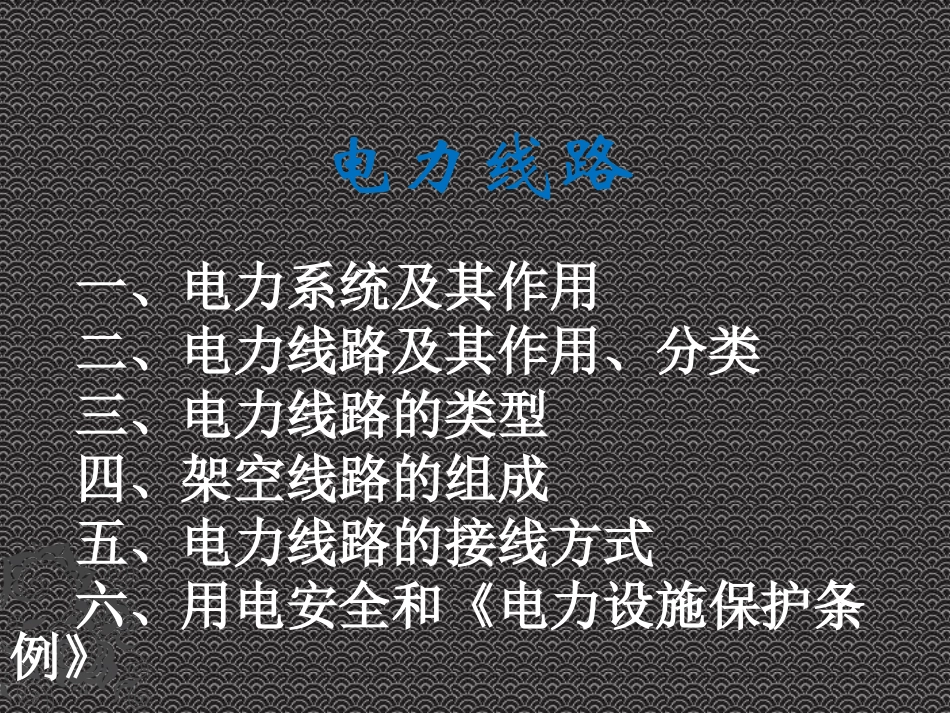

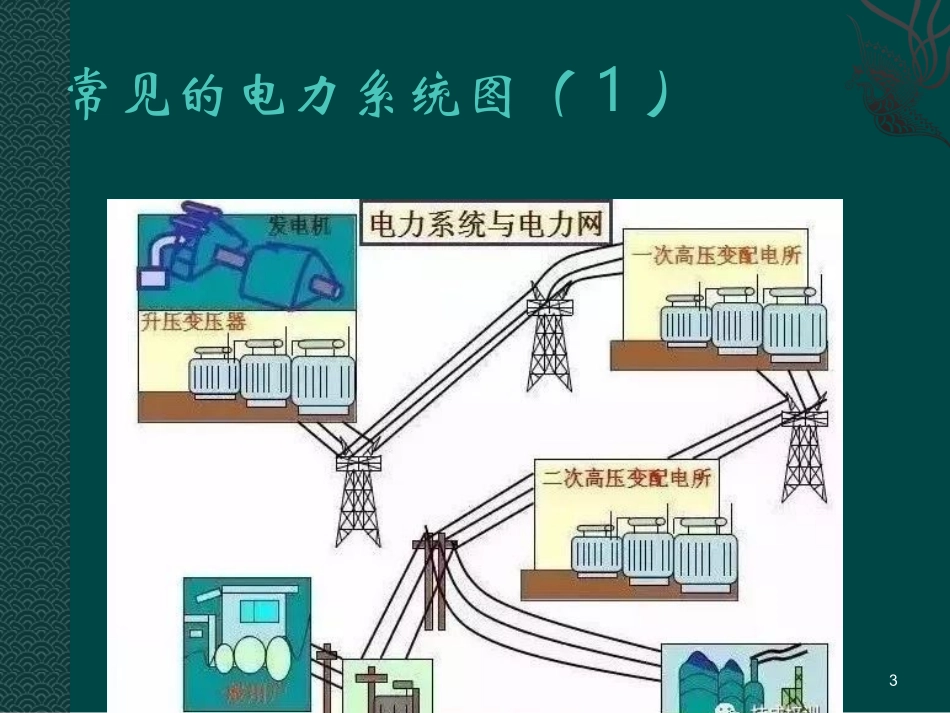

电力线路一、电力系统及其作用二、电力线路及其作用、分类三、电力线路的类型四、架空线路的组成五、电力线路的接线方式六、用电安全和《电力设施保护条例》2一、电力系统及其作用电是从哪里来的呢？电能的生产即发电，生产电力的工厂就是发电厂，我们生活中使用的电，也就是电能，都是发电厂通过转化能源生产出来的。发电厂的种类很多，一般根据所利用的一次能源的不同分为火力、水力、和核能发电厂。此外还有风力发电、太阳能（光伏）发电、生物质能发电、潮汐发电、地热能等新能源发电方式。电能从生产到消费一般要经过发电、输（送）电、配电和用电四个环节。通常将发电厂、变电站（所）、电力线路及用户连接起来构成的整体，称为电力系统，它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。电力系统中由电力线路及变电站（所）组成的网络称为电力网，简称电网。3常见的电力系统图（1）常见的电力系统图（2）常见的电力系统图（3）二、电力线路及其作用、分类电力线路是指在发电厂、变电站和电力用户间用来传送电能的线路。它是供电系统的重要组成部分，担负着输送和分配电能的任务。电力线路通常按电压等级及功能又分为输电线路、送电线路、配电线路。输电线路：主要指远距离输送电能的线路,一般电压等级较高,指35KV以上线路。输电线路按输电电压一般分为高压、超高压和特高压。在国际上，高压(HV)通常指35至220kV的电压。超高压(EHV)通常指330kV至1000kV的电压。特高压(UHV)通常指的是1000kV以上的电压。送电线路：一般指从骨干变电站出来到下一级电站的线路,一般指35KV线路。配电线路：35KV以下电压等级的线路一般较短,通常称这些线路为配电线路（但现在随着社会经济发展，一些直接供电到用户的线路已经为110千伏或220千伏，这些线路也称为配电线路）。通常讲的电力线路就是输电、送电、配电这些线路的总称。三、电力线路的类型电力线路按结构形式分为架空线路、电缆线路和车间线路等。1、架空线路：架在空中的输电线路被称为架空线路。由于架空线路与电缆线路相比具有较多优点，如成本低投资少，安装容易，维护和检修方便，易于发现和排除故障等。但是架空线路直接受大气影响，易受雷击和污秽空气危害且架空线路要占用一定的地面和空间，有碍交通和观瞻，因此受到一定的限制。2、电缆线路：由电力电缆传输和分配电能组成的线路。电缆线路与架空线路相比，具有成本高、投资大、维修不便等缺点，但是它具有运行可靠、不易受外界影响、不需架设电杆、不占地面、不碍观瞻等优点，特别是在有腐蚀性气体和易燃、易爆场所，不宜架设架空线路时，只能敷设电缆线路。电缆线路的结构主要由电缆、电缆头与封端头、电缆支架和电缆架等组成。3、车间线路：车间线路包括室内和室外配电线路。室内配电线路大多采用绝缘导线，室外配电线路指的是沿车间外墙或屋檐敷设的低压配电线路，都采用绝缘电线。四、架空线路的组成架空输电线路由基础、杆塔、导线、避雷线、金具、绝缘子、接地装置等构成。（涉及地质、结构、测量、电气、施工等专业）1、主要的基础型式：大开挖基础、掏挖式基础、灌注桩基础、锚筋基础、机扩桩式基础、嵌固式基础。2、导线：最常用的导线有铝绞线、钢芯铝绞线、铝合金绞线、钢芯铝合金绞线等。常见的放线方法：人力放线、机械牵引放线、张力放线、直升机放线、气球放线等。常见的导、地线数量：有3根、4根、5根、7根、11根等。导线分裂数有：双分裂、三分裂、四分裂、六分裂等。3、杆塔：电力杆塔按照主体结构分为铁塔和杆；按照电流流经输电线路的方式分为交流线路杆塔（交流塔）和直流线路杆塔（直流塔）。我国的高压输电线路多用铁塔。常见的杆：有木电杆、钢筋混凝土杆、钢管杆等。常见的铁塔：有拉线V形塔、干字形塔、上字形塔、猫头形塔、鼓形塔、酒杯形塔等及字形塔和象形塔。图中常见的10种塔型（a）-上字型塔;（b）-酒杯型塔;（c）-猫头型塔;（d）-桥型耐张塔;（e）-干字型塔;（f）-锥型塔;（g）-无拉线门型塔;（h）-鼓型塔;（i）-拉线门字型塔;（j）-拉...
