专业实习报告集合十篇

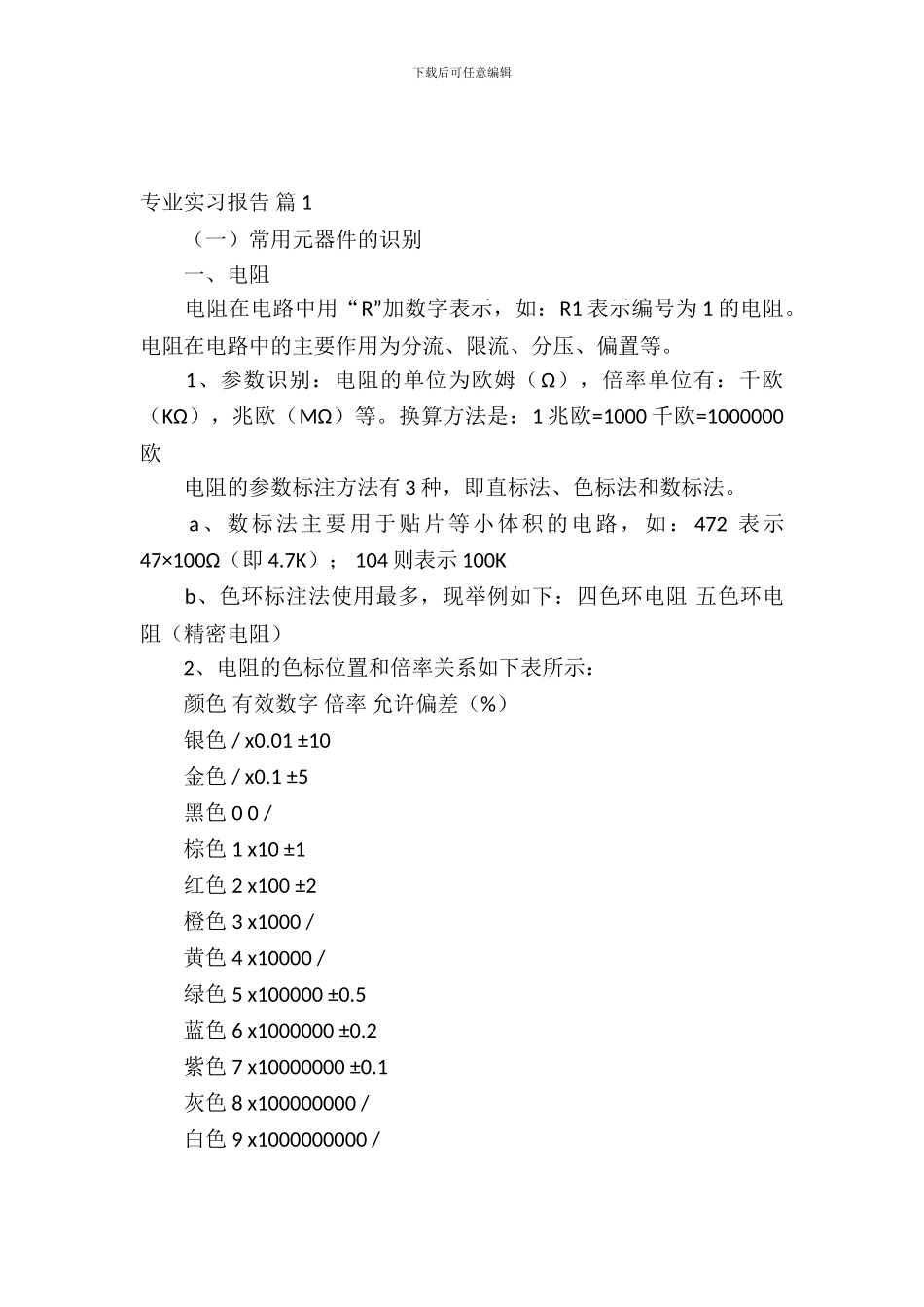

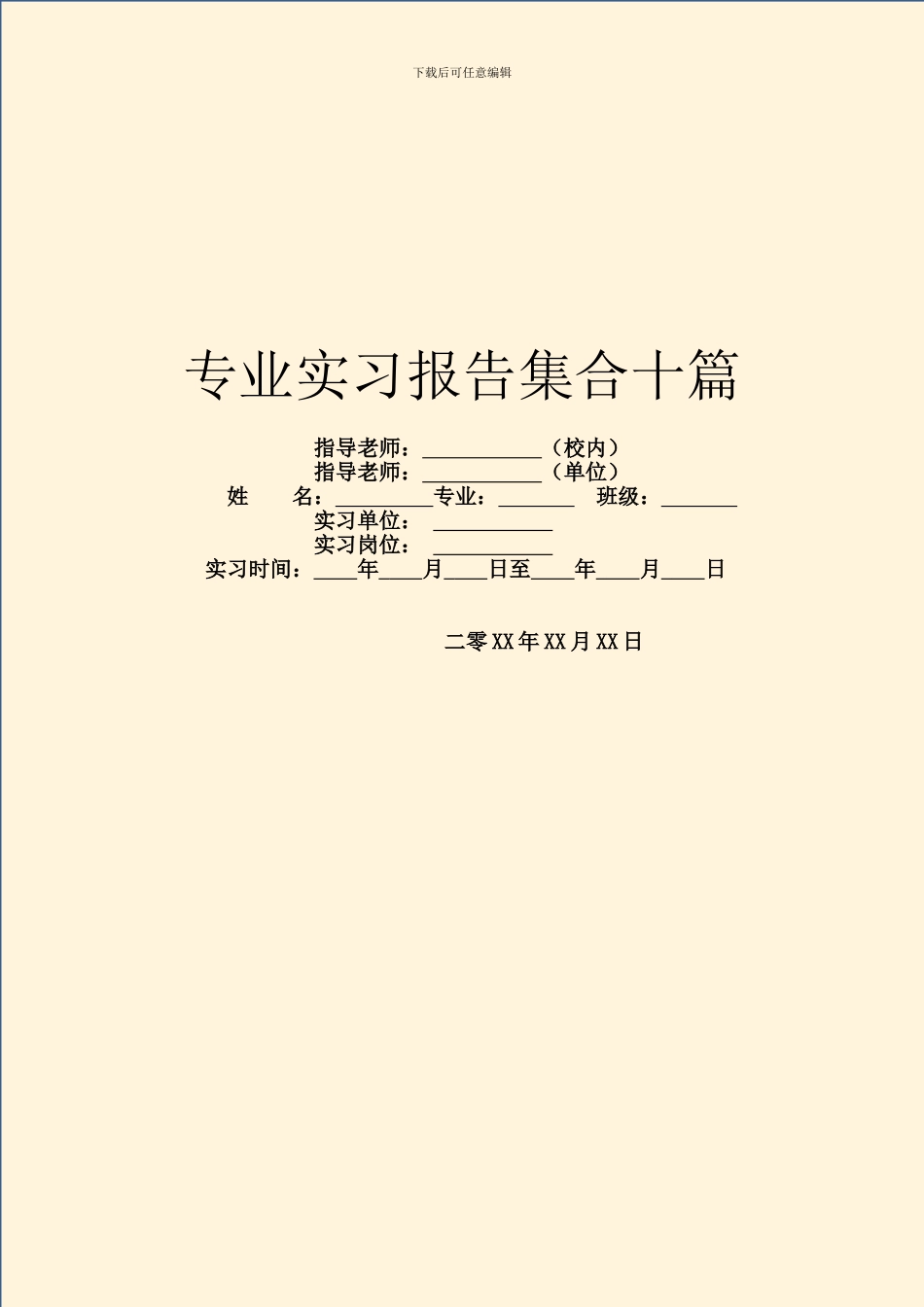

下载后可任意编辑专业实习报告集合十篇 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 专业实习报告 篇 1 （一）常用元器件的识别 一、电阻 电阻在电路中用“R”加数字表示，如：R1 表示编号为 1 的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1 兆欧=1000 千欧=1000000欧 电阻的参数标注方法有 3 种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如： 472 表示 47×100Ω（即 4.7K）； 104 则表示 100K b、色环标注法使用最多，现举例如下：四色环电阻 五色环电阻（精密电阻） 2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差（%） 银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 /下载后可任意编辑 二、电容 1、电容在电路中一般用“C”加数字表示（如 C13 表示编号为 13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料母表示或数字表示 字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如：102 表示 10×102PF=1000PF 224 表示 22×104PF=0.22 uF 3、电容容量误差表 符 号 F G J K L M 允许误差 ±1% ±2% ±5% ±10% ±15% ±20%.如：一瓷片电容为 104J表示容量为 0. 1 uF、误差为±5%。 三、晶体二极管 晶体二极管在电路中常用“D”加数字表示，如： D5 表示编号为5 的二极管。 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正由于二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性爱惜、编码把握、调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004 ） 、 隔 离 二 极 管 （ 如 1N4148 ） 、 ...
