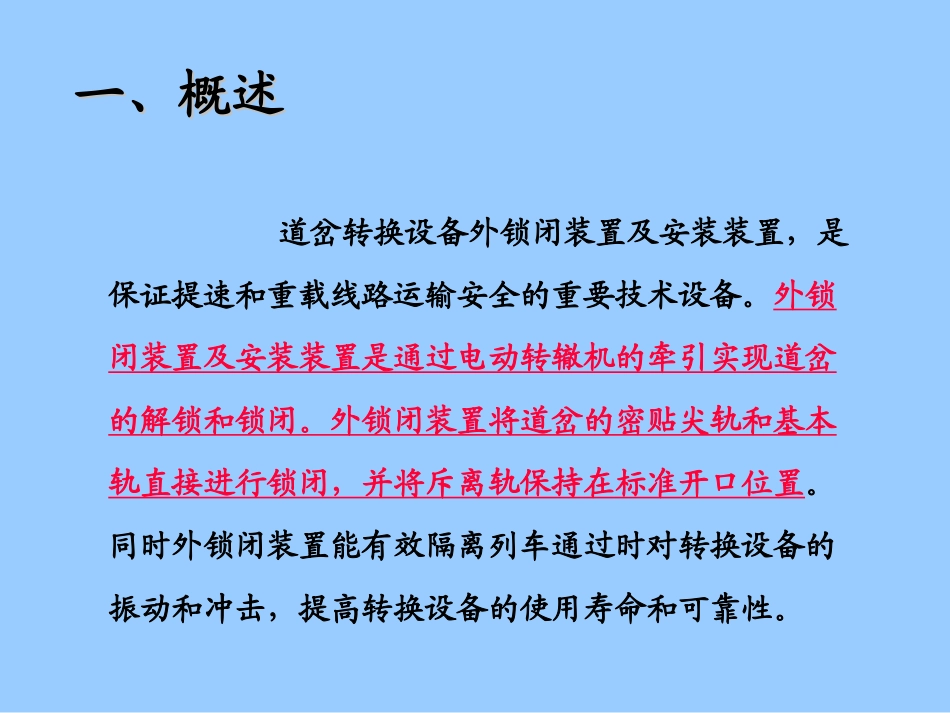

钩型外锁闭装置及安装装置钩型外锁闭装置及安装装置一、概述一、概述道岔转换设备外锁闭装置及安装装置，是保证提速和重载线路运输安全的重要技术设备。外锁闭装置及安装装置是通过电动转辙机的牵引实现道岔的解锁和锁闭。外锁闭装置将道岔的密贴尖轨和基本轨直接进行锁闭，并将斥离轨保持在标准开口位置。同时外锁闭装置能有效隔离列车通过时对转换设备的振动和冲击，提高转换设备的使用寿命和可靠性。国内铁路的发展情况国内铁路的发展情况我国外锁闭技术的发展经历了三个阶段：1.联动燕尾式外锁闭广深准高速铁路2.分动燕尾式外锁闭全路各大铁路干线3.分动钩式外锁闭全路各大铁路干线钩式外锁闭装置的优点钩式外锁闭装置的优点1.锁闭方式的改进。2.结构紧凑，调整简单。3.改善了受力情况。4.材料从铸钢改为45号钢锻造，提高了可靠性。二、钩型外锁闭及安装装置的构成二、钩型外锁闭及安装装置的构成外锁闭装置外锁闭装置1-锁闭杆组件2-锁钩组件3-锁闭框组件4-尖轨连接铁组件1-锁闭杆组件2-锁钩组件3-锁闭框组件锁闭框锁闭框锁闭铁锁闭铁4-尖轨连接铁组件外锁闭装置安装图外锁闭装置安装图可动心轨外锁闭装置可动心轨外锁闭装置：1-锁闭杆2-锁钩3-锁闭铁4-调整片5-锁闭框转辙机及外锁闭及安装装置安装图安装装置的作用安装装置的作用提供转辙机的安装基础，并将转辙机输出的动力传递给外锁闭装置。将道岔尖轨（心轨）的位置信息实时传递给转辙机。安装装置的构成安装装置的构成1-基础托架2-动作连接杆组件3-表示杆组件(长表示杆组件和短表示杆组件）1-1-基础托架基础托架S9912S98242-2-动作连接杆组件动作连接杆组件33--短表示杆组件短表示杆组件4-4-长表示杆组件长表示杆组件三、动作原理及技术指标三、动作原理及技术指标（一）钩型外锁闭装置动作原理（一）钩型外锁闭装置动作原理锁闭杆向斥离轨方向运动，带动锁钩并通过尖轨连接铁使斥离尖轨向密贴方向运动，当密贴尖轨侧锁闭杆凸台运动滑入锁钩缺口时，锁钩落下，密贴尖轨解锁。两侧尖轨均处于解锁状态并同时向原斥离轨方向运动，原斥离尖轨与基本轨密贴，锁钩头部向上抬起，锁闭杆凸台从锁钩缺口中滑出来，原斥离尖轨开始锁闭，原密贴尖轨继续运动至标准开口位置后停止，密贴尖轨变为斥离轨。锁闭杆继续运动，原斥离尖轨侧锁闭杆凸台在锁钩下面移动到标准的锁闭位置。外锁闭完成了一个解锁、转换、锁闭过程。（二）主要技术指标与要求（二）主要技术指标与要求1.尖轨与基本轨应达到静态宏观密贴，尖轨与基本轨间在外锁闭处不应有密贴力，并保证各牵引点2mm锁闭,4mm不锁闭。2.尖轨第一、第二牵引点外锁闭两侧(定位、反位）锁闭量分别≥35mm、≥20mm。3.尖轨开程、转辙机动程参数见下表。道岔开程测量点在外锁闭锁闭杆中心处。4.在尖轨第一、二牵引点间任意一点上，尖轨与基本轨之间插入10mm厚、20mm宽的铁板，不得接通转辙机内的表示接点。序号图号名称适用道岔主要参数(mm)(尖轨(心轨)动程/转辙机动程)1S9904外锁闭装置60Kg/m9号道岔160/220,82/150S9824安装装置2S9911外锁闭装置60Kg/m12号Ⅱ型道岔160/220,75/150S9912安装装置3通号9159外锁闭装置60Kg/m12号Ⅲ型道岔160/220,75/150通号9160安装装置4S0321外锁闭装置60Kg/m12号提速道岔220/160，220/114，150/71，220/101，150/58S0322安装装置5S9907A外锁闭装置60Kg/m18号道岔160/220,122/220,69/150；98/220,56/150通号9151S9908安装装置6S0341外锁闭装置60Kg/m12号道岔220/160，150/75，220/132，150/69S0342安装装置尖轨动程、转辙机动程参数表四安装与调整四安装与调整(一)安装1.安装前要检查道岔部分是否符合工务有关技术要求，然后方可安装电务设备。（安装位置水泥枕的间距、水泥枕相对于基本轨孔的位置、尖轨的宏观密贴及是否有反弹）2.道岔上道前，外锁闭装置必须进行试装。上道施工时，外锁闭装置必须在解锁状态下上道。上道过程中不允许有“放炮”现象，以避免在上道过程中对外锁闭装置及电动转辙机造成损坏或留下隐患。3.安装顺序⑴按转辙器外锁闭装置安装图的要求连接两个锁闭杆（暂不装限位铁），要求两个锁闭杆连...
