开关柜二次配线规则

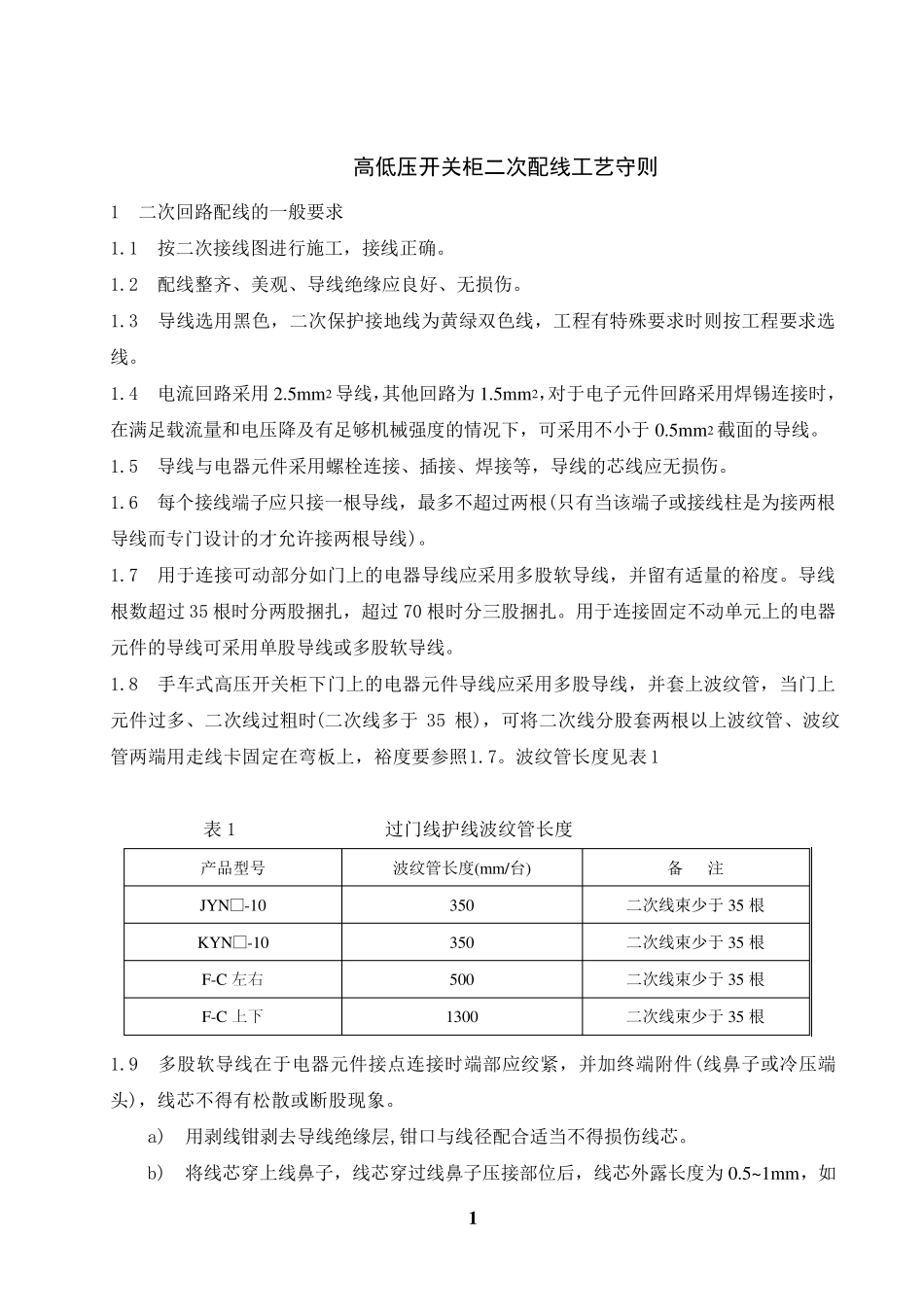

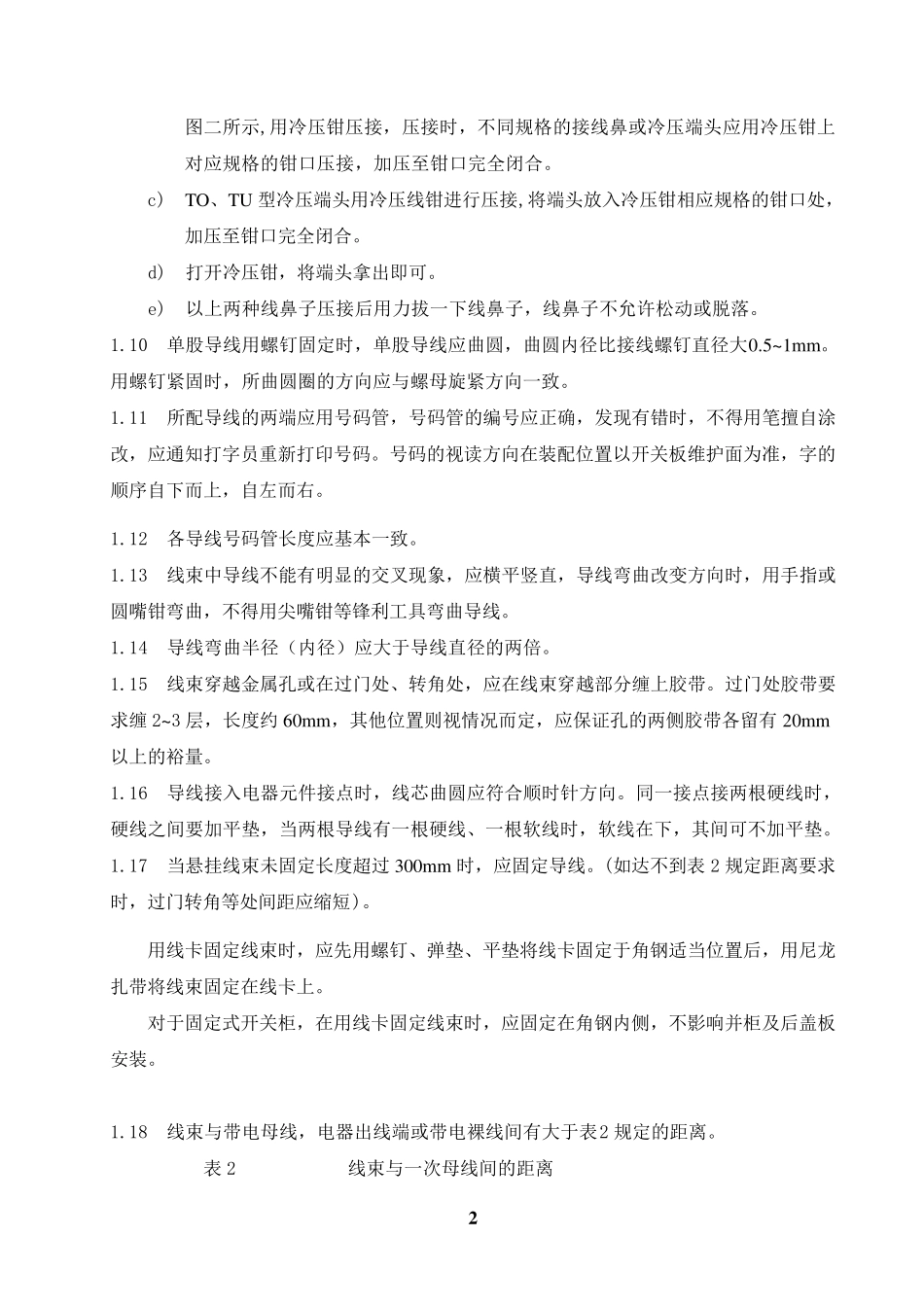

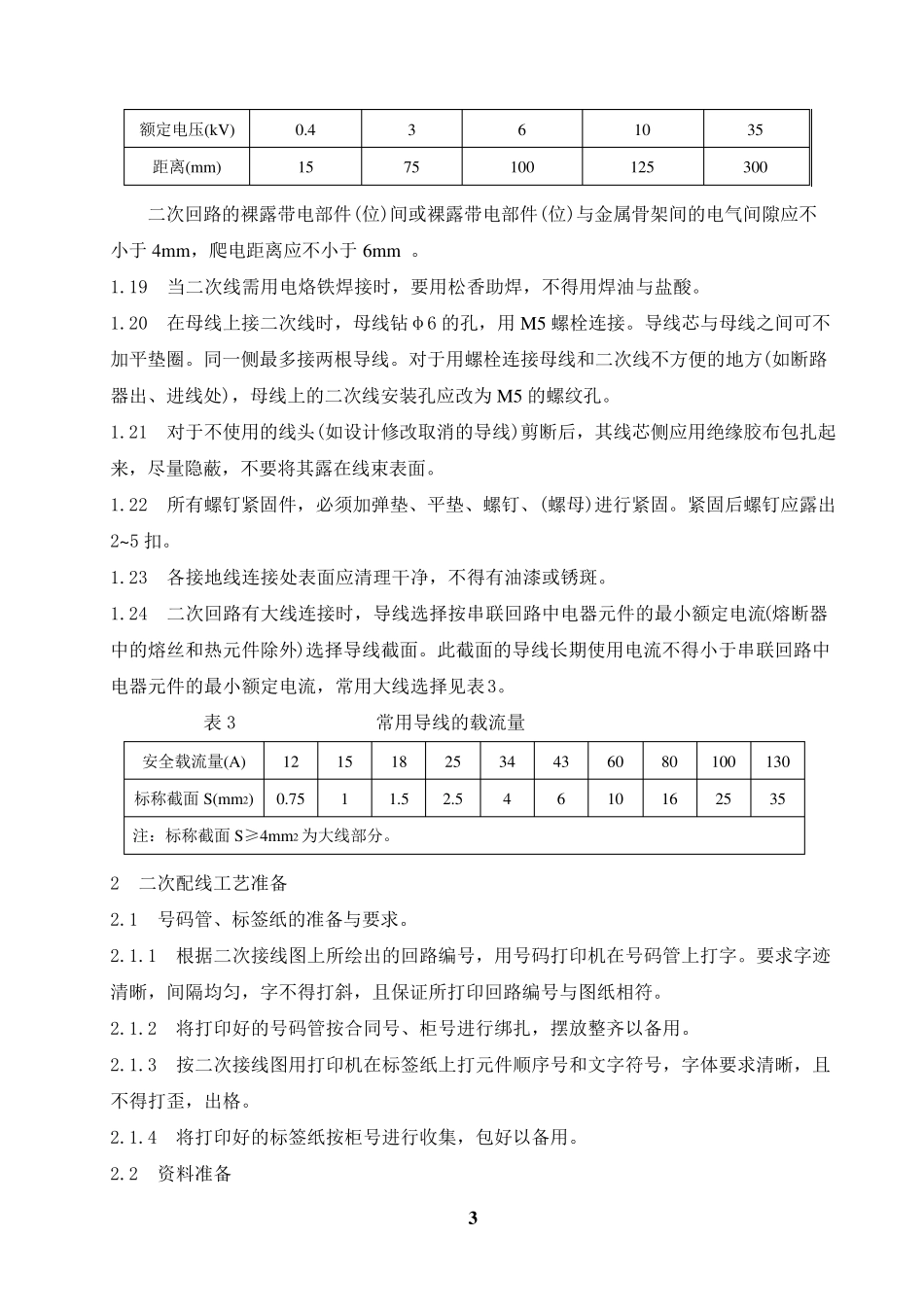

1 高低压开关柜二次配线工艺守则 1 二次回路配线的一般要求 1.1 按二次接线图进行施工，接线正确。 1.2 配线整齐、美观、导线绝缘应良好、无损伤。 1.3 导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。 1.4 电流回路采用 2.5mm2 导线，其他回路为 1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于 0.5mm2 截面的导线。 1.5 导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。 1.6 每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。 1.7 用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。导线根数超过 35 根时分两股捆扎，超过 70 根时分三股捆扎。用于连接固定不动单元上的电器元件的导线可采用单股导线或多股软导线。 1.8 手车式高压开关柜下门上的电器元件导线应采用多股导线，并套上波纹管，当门上元件过多、二次线过粗时(二次线多于 35 根)，可将二次线分股套两根以上波纹管、波纹管两端用走线卡固定在弯板上，裕度要参照1.7。波纹管长度见表1 表1 过门线护线波纹管长度 产品 型 号 波纹管长度(mm/台 ) 备 注 JYN□-10 350 二次线束 少 于 35 根 KYN□-10 350 二次线束 少 于 35 根 F-C 左右 500 二次线束 少 于 35 根 F-C 上下 1300 二次线束 少 于 35 根 1.9 多股软导线在于电器元件接点 连接时端部应绞 紧 ，并加 终 端附 件(线鼻 子或冷 压端头 )，线芯不得 有松 散 或断 股现 象 。 a) 用剥 线钳 剥 去 导线绝缘层 ,钳 口 与线径 配合 适当不得 损伤线芯。 b) 将线芯穿 上线鼻 子，线芯穿 过线鼻 子压接部位 后 ，线芯外 露 长度为 0.5~1mm，如 2 图二所示,用冷压钳压接，压接时，不同规格的接线鼻或冷压端头应用冷压钳上对应规格的钳口压接，加压至钳口完全闭合。 c) TO、TU 型冷压端头用冷压线钳进行压接,将端头放入冷压钳相应规格的钳口处，加压至钳口完全闭合。 d) 打开冷压钳，将端头拿出即可。 e) 以上两种线鼻子压接后用力拔一下线鼻子，线鼻子不允许松动或脱落。 1.10 单股导线用螺钉固定时，单股导线应曲圆，曲圆内径比接线螺钉直径大0.5~1mm。用螺钉紧固时，所曲圆圈的方向应与螺母旋紧方向一致。 1.11 ...
